Стойка вентиляторов

Разделы

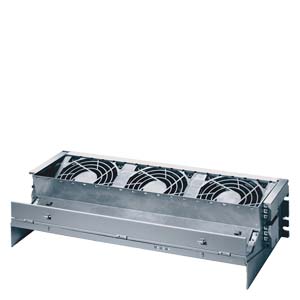

Стойка вентиляторов
  • Стойка вентиляторов для SIMATIC S7-400.
  • Устанавливается при использовании в составе контроллера модулей с повышенным тепловыделением.






Область применения

Стойка вентиляторов

Стойки вентиляторов используются в тех случаях, когда необходимо обеспечить принудительное воздушное охлаждение модулей.

Необходимость применения принудительного охлаждения оговаривается в технических описаниях модулей.




Дизайн

Стойка вентиляторов
  • Стойка вентиляторов включает в свой состав:
    • Кабельный канал.
    • Три вентилятора.
    • Электронный блок управления.
  • Различные варианты питания: Версии для =24В или ~120/230В.
  • Компактное исполнение: простота установки стойки вентиляторов на монтажную стойку контроллера.
  • Удобство обслуживания: замена вентилятора, воздушного фильтра и электронного блока управления без использования инструментов.
  • Кабельные каналы: кабели могут быть удобно уложены в кабельный канал. Канал обеспечивает защиту всех электрических соединений и оснащен съемной защитной крышкой.
  • Резервирование вентиляторов: в случае выхода из строя одного вентилятора два оставшихся в работе обеспечивают необходимый поток воздуха. Отказ вентилятора индицируется светодиодом на лицевой панели стойки и сопровождается формированием релейного выходного сигнала.
  • Различные варианты исполнения воздухозаборника: воздух может всасываться с задней или нижней части монтажной стойки.






Технические данные

Стойка вентиляторов



6ES7408-1TA01-0XA0

6ES7408-1TB00-0XA0

Напряжение питания





Номинальное значение




    • 24 В DC

Есть


    • Допустимое значение, нижний предел (DC)

19.2 В


    • Допустимое значение, верхний предел (DC)

30 В


    • 120 В AC



Есть
    • 230 В AC



Есть
    • Допустимое значение, нижний предел (АC)



 от85 до 170 В AC
    • Допустимое значение, верхний предел (АC)



132 В AC и 264 В AC
    • Допустимый диапазон частот, нижний предел



47 Гц
    • Допустимый диапазон частот, верхний предел



63 Гц

Потребляемый ток




  • Пусковой ток, типовое значение

0.9 A; при 24 В

0.6 A при 230 В AC, 1.15 A при 120 В AC
  • Потребляемая мощность, макс.

11 Вт

20 Вт

Релейные выходы




  • Номинальное значение напряжения питания реле L+ (DC)

24 В

24 В

Коммутационная возможность контактов




    • При активной нагрузке, макс.

200 мA

200 мA

Размеры и масса




  • Масса, примерно

1.6 кг

2 кг
  • Ширина

482.5 мм

482.5 мм
  • Высота

109.5 мм

109.5 мм
  • Глубина

235 мм

235 мм






Дальнейшая информация

Стойка вентиляторов
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7408-1TA01-0XA0240SIMATIC S7-400, БЛОК ВЕНТИЛЯТОРОВ ДЛЯ МОНТАЖНЫХ СТОЕК С 18 РАЗЪЕМАМИ ДЛЯ УСТАНОВКИ МОДУЛЕЙ, ПИТАНИЕ =24В 1599.54
6ES7408-1TB00-0XA0240SIMATIC S7-400, БЛОК ВЕНТИЛЯТОРОВ ДЛЯ МОНТАЖНЫХ СТОЕК С 18 РАЗЪЕМАМИ ДЛЯ УСТАНОВКИ МОДУЛЕЙ, ПИТАНИЕ ~120/230В 1614.38




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7408-0TA00-0AA0240SIMATIC S7-400, КАБЕЛЬНЫЙ КАНАЛ ДЛЯ МОНТАЖНЫХ СТОЕК С 18 РАЗЪЕМАМИ ДЛЯ УСТАНОВКИ МОДУЛЕЙ 231.40
6ES7408-1TA00-6AA0240SIMATIC S7-400, СЪЕМНЫЙ ВЕНТИЛЯТОР ДЛЯ БЛОКОВ ВЕНТИЛЯТОРОВ 6ES7408-1TA00-0XA0 И 6ES7408-1TB00-0XA0 236.80
6ES7408-1TA00-7AA0240SIMATIC S7-400, ВОЗДУШНЫЙ ФИЛЬТР ДЛЯ БЛОКА ВЕНТИЛЯТОРОВ 6ES7408-1TA00-0XA0 И 6ES7408-1TB00-0XA0, УПАКОВКА ИЗ 10 ШТУК 275.60
