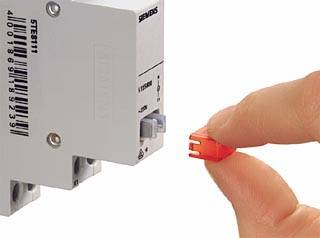

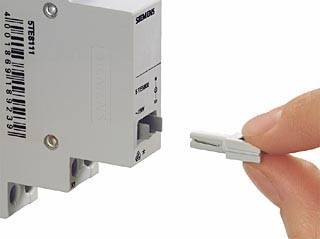

Замена ламп и светофильтров без применения инструмента

Возможна безопасная замена ламп и светофильтров во время работы без применения инструмента. Разноцветные светофильтры позволяют реализовать сигнализацию состояний оборудования в соответствии с МЭК 60073, например, красный: опасность, желтый: осторожно и зеленый: безопасность.

Предпочтительное расположение при ошиновке нулевого
рабочего проводника

Для ошиновки N−клемм они имеют предпочтительное расположение на устройстве. Это относится также и к контрольному
выключателю 5TE8.

Всегда правильная полярность

Лампы тлеющего разряда и светодиоды вставляются в держатель с пазом. Таким образом, для применений на постоянном напряжении всегда обеспечивается правильная полярность.

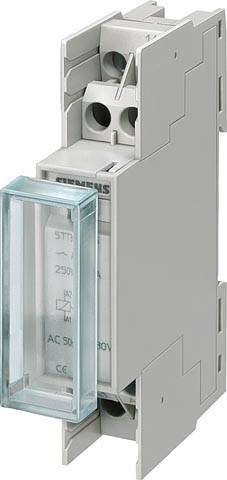

Тройной световой индикатор

Световой индикатор с тремя лампами и зелеными колпачками позволяет осуществлять трехфазную сигнализацию устройством
шириной в один модуль. Для реализации светофорной сигнализации согласно МЭК 60073 „красный: опасность, желтый:
предупреждение/осторожно, зеленый: безопасность“ имеется соответствующий комплект колпачков.

Значение цвета согласно IEC 60073

Особенности

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

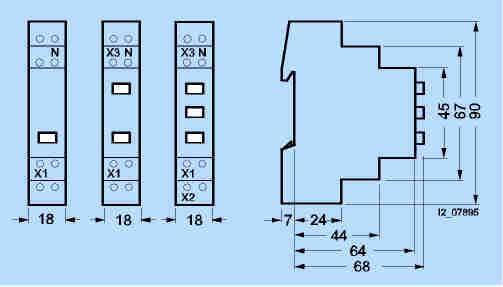

Чертеж

Вид спреди: 5TE5 800, 5TE5 804 (изображение слева)

Вид спереди: 5TE5 801(изборажение в центре)

Вид спереди: 5TE5 802 (изображение справа)

Схема подключения

Схемы соединений

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Заказные данные

Аксессуары
