Световые барьеры SIMATIC FS200 – это бесконтактные устройства защиты от доступа для опасных зон, опасных помещений и пунктов входа. Они являются оптимальным решением во многих случаях, особенно когда необходимо обеспечить безопасность, но это не должно иметь разрушительного действия или уменьшать производительность.

Всякий раз, когда световой луч прерывается, выдается сигнал для надежного прерывания опасного перемещения механизма, агрегата или иного механизированного оборудования.

Вся система состоит, по крайней мере, из одного фотореле, реагирующего на прерывание светового луча объектом, с отдельно расположенными передатчиком и приемником. Эти системы зарегистрированы Германской ассоциацией производителей и дилеров в качестве составного элемента для категории безопасности 2 или 4 (две различных системы) в соответствии с EN 954-1.

• Категория 2 с отдельным анализатором сигнала,
• Категория 4, работа возможна без анализатора сигнала.

Световой барьер 3RG78 23 (категория 2) работает в качестве бесконтактного защитного устройства только вместе с анализатором сигналов 3RG78 25 или 3RG78 47. Световой барьер 3RG78 24 (категория 4) может также эксплуатироваться с анализаторами сигналов 3RG78 47.

Для получения информации об анализаторах сигналов 3RG78 47, см. Отражатели света SIMATIC FS200.

Область применения

Типичными применениями являются защита от доступа для:

• окон, дверей и ворот с механическим приводом
• складского оборудования и устройств
• упаковочных механизмов
• систем загрузки поддонов
• систем пакетирования
• мотальных машин и размоточных станков
• текстильного оборудования
• оборудования пищевой промышленности
• печатных машин и оборудования для обработки бумаги
• технологического оборудования в химической, пластмассовой и резиновой промышленности,
• рециркуляционных буферов
• подъемных платформ
• оборудования боен и многих других приложений.
• и многое другое.

Технические данные

Световые барьеры

Анализирующие устройства

1) Предельный диапазон – это максимально достижимый  диапазон обнаружения без дополнительной световой эмиссии.

2) Пригодная только для использования в электрических рабочих зонах, напр., в шкафах со степенью защиты IP54.

Чертеж

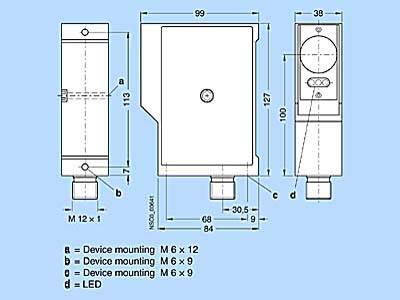

Световой завес 3RG78 23

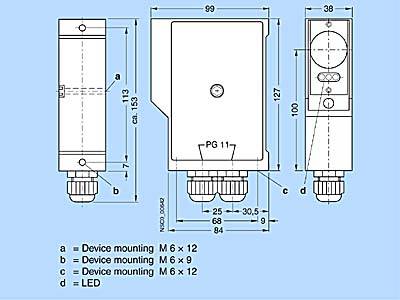

Световой завес 3RG78 24

Блок обработки 3RG78 25
