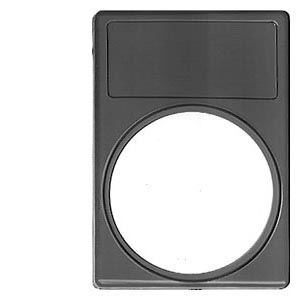

Таблички (ярлыки) с надписями Таблички (ярлыки) состоят из черного формованного пластикового держателя и клейкой площадки для надписи (серебро с черными буквами).
Замечание, встраиваемый размер!
Надпись
Надпись (и специальная надпись) в большинстве случаев с заглавной буквы.
Специальные надписи
Бирки и колпачки с надписями и символы не перечисленные в заказных данных. Двух строчные 11 букв - разрешается с размером шрифта 4 мм (1 линия) или 3 мм (2 линии).
Дополнительный заказной No. со следующим заказным кодом:
- Верхний/нижний регистровый текст: 0Y
- Верхний регистровый текст: K1Y
- Нижний регистровый текст: K2Y
- Специальные надписи соответствуют заказной форме дополнению: K9Y (ценовое дополнение)
Когда заказывается уточнение требуемой надписи в текст в дополнении к заказному номеру и заказному коду. В случае специальной надписи со словами на не Немецком языке дайте точное правописание и уточните язык .
Пример заказа:
3SB29 01–2XZK1YZ = pump
Прямоугольный дизайн
С помощью прямоугольного корпуса изготовленного из черного формовочного пластика для активаторов и рассеивателей, 3SB2 кнопки и индикаторы могут быть преобразованы в прямоугольные.
Замечание, встраиваемый размер!
Опции
Таблички (ярлыки) с надписями Надписи клиента
Таблички (ярлыки) могут иметь надписи с текстом и символами, не приведенными в данных для заказа. Для заказа таких табличек необходимо добавить следующие коды к заказному номеру:
- Строка из прописных/строчных букв, прописные буквы только в начале строки (например "Lift out"): K0Y
- Строка из прописных букв (например "LIFT OUT"): K1Y
- Строка из строчных букв (например "lift out"): K2Y
- Строка из прописных строчных букв, все слова начинаются с прописных букв (например "Lift Out"): K5Y
- Символы с номером согласно DIN Report 4 (ISO 7000, IEC 60417, DIN 30600): K3Y
- Любая надпись или символы в соответствии с прилагаемым бланком заказа: K9Y (за дополнительную цену)
Допускается две строки из 11 знаков каждая с размером шрифта 4 мм (1 строка) или 3 мм (2 строки).
DIN Report 4 может быть получен из Beuth Verlag GmbH, D-10772 Berlin
Для специальных символов (короткий код K9Y) должен быть представлен CAD-рисунок в формате DXF.
При заказе в дополнение к заказному номеру и заказному коду приведите требуемую надпись простым текстом. В случае специальных надписей со словами на языке отличном от немецкого, приведите надпись предельно разборчиво и укажите язык. При необходимости нанесения символов с No., укажите соответствующий стандарт.
Примеры заказа:
3SB29 01–2XZK0YZ = Pump
3SB29 01–2XZK3YZ = 19 DIN 30600
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SB2900-0X. | 41J | COMPLETE BACKING PLATE ДЛЯ 3SB2 INSCRIPTION ДО CHOICE, CAN BE ENGRAVED | 3.54 |
| 3SB2901-2AA | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 БЕЗ НАДПИСИ | 65.44 |
| 3SB2901-2AB | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 EIN | 92.46 |
| 3SB2901-2AC | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 AUS | 92.46 |
| 3SB2901-2AD | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 AUF | 92.46 |
| 3SB2901-2AF | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 VOR | 92.46 |
| 3SB2901-2AG | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 ZURUECK | 92.46 |
| 3SB2901-2AL | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 ZU | 92.46 |
| 3SB2901-2AM | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 SCHNELL | 92.46 |
| 3SB2901-2AN | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 LANGSAM | 92.46 |
| 3SB2901-2AP | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 BETRIEB | 92.46 |
| 3SB2901-2AQ | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 STOERUNG | 92.46 |
| 3SB2901-2AR | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 EINRICHTEN | 92.46 |
| 3SB2901-2BA | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 HAND AUTO | 92.46 |
| 3SB2901-2BE | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 HAND 0 AUTO | 92.46 |
| 3SB2901-2EB | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 ON | 92.46 |
| 3SB2901-2EC | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 OFF | 92.46 |
| 3SB2901-2EL | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 START | 92.46 |
| 3SB2901-2EM | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 RESET | 92.46 |
| 3SB2901-2ET | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 MAN 0 AUTO | 92.46 |
| 3SB2901-2EW | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 FAULT | 92.46 |
| 3SB2901-2MB | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 СИМВОЛ : 0 | 92.46 |
| 3SB2901-2MC | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 СИМВОЛ : I | 92.46 |
| 3SB2901-2MF | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 СИМВОЛ : 0 I | 92.46 |
| 3SB2901-2NA | 41J | ПЛАСТИНА ДЛЯ НАДПИСИ ДЛЯ 3SB2 СИМВОЛ : СТРЕЛКА НАПРАВЛЕНИЯ ДВИЖЕНИЯ | 92.46 |
| 3SB2901-2X. | 41J | ТАБЛИЧКА ДЛЯ НАДПИСИДЛЯ 3SB2 INSCRIPTION ДО CHOICE CAN BE ENGRAVED | 2.71 |
| 3SB2902-0AB | 41J | ДЕРЖАТЕЛЬ ДЛЯ ПЛАСТИНЫ ДЛЯ НАДПИСИ | 66.59 |
