С TDIMachine управление инструментом начинается уже на станке с ЧПУ.

TDI Machine– это функциональный пакет с функциями управления инструментами, которые по большей части используются на отдельных станках. TDI Machine обеспечивает прямую поддержку оператору, обеспечивая инструментами в нужное время и при загрузке/выгрузке инструментов.

Особенности

• Высокое удобство управления благодаря визуализации необходимой потребности в инструменте
• Многочисленные функции фильтрации для создания прикладных списков результатов
• Управляемая оператором загрузка/выгрузка отдельных инструментов параллельная с основным машинным временем  в комбинации со стандартным управлением инструментом SINUMERIK

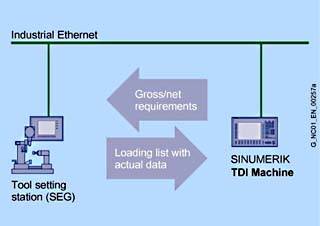

• Простое подключение устройства подготовки инструмента через Ethernet для импорта данных коррекции инструмента

Функции

Следующие функции помогают оператору управлять инструментом на станке:

• Определение фактической потребности в инструменте для следующей фазы производства посредством сравнения с актуальным состоянием инструментов в магазине
• Коммуникацияс другими релевантными для цикла инструмента системами,например, системами управления инструментом, производственным планированием и подготовкой инструментов

Благодаря этому, минимизируется простой станка и сокращается подготовительно−заключительное время.

Предлагаются следующие функции:

• Брутто−потребность в инструменте                                                                                                                                                          Индикация общей потребности в инструменте, включая однотипный инструмент для выбранной последовательности обработки
• Нетто−потребность в инструменте                                                                                                                                                          Индикация общей потребности в инструменте, включая однотипный инструмент, для выбранной последовательности обработки с учетом инструментов в магазинах и их эксплуатационным ресурсом. Таким образом, нетто−потребность получается путем сравнения брутто−потребности в инструменте с актуальной загрузкой магазина.
• Списоквыгрузки                                                                                                                                                                                                      Список выгрузки содержит инструменты в магазине, которые не требуются в нетто−потребности, а также заблокированные инструменты.
• Список загрузки                                                                                                                                                                                                       Список загружаемых инструментов может быть передан из TDIMachine в список инструментовNCK. Сам процесс загрузки осуществляется с помощью функций загрузки управления инструментом.
• Коммуникацияс устройствами подготовки инструмента                                                                                                                                  TDIMachine может обмениваться всеми релевантными данными с устройствами подготовки инструмента через TCP/IP
  • Передачапотребности в инструменте на устройства подготовки инструмента
  • Импорт данных TCот устройств подготовки инструмента и передача данных в список инструментов стандартного управления инструментом.
• Сопряжениес системами управления инструментом                                                                                                                                      Если имеются системы управления инструментом (к примеру, фирмы TDMSystems), то может быть создана специфическая для проекта связь.
  • Импорт актуальных основных данных инструмента и планов инструмента для определения потребности в инструменте
  • Передача полученной потребности в инструменте
  • Импорт данных ТО и передача данных в список инструмента стандартного управления инструментом.

Интеграция

Требования:

• SINUMERIK 840Di sl/840D sl с PCU 50.3
• Стандартное управление инструментами

Заказные данные
