Через удобное диалоговое управление TDIToolhandling можно импортировать, сохранять в буфер или передавать по сети полученные данные инструмента при загрузке и выгрузке. Таким образом, например, возможна простая интеграция устройства подготовки инструмента или хранилища инструмента в систему.

В процессах могут участвовать любые контейнеры в пределах установки.Целью является замкнутый цикл данных инструмента без подверженного ошибкам ручного ввода.

Особенности

• Минимизация ошибок при вводе данных инструмента посредством получения данных из системы
• Отсутствие потерь данных инструмента, если инструмент уже не в станке или еще не в станке
• Простая интеграция устройств подготовки инструмента и импорт данных TC непосредственно в СЧПУ по сети
• Использование не дорогих систем идентификации инструмента (штрих−код, read−only), т.к. данные инструмента поступают по сети
• Быстрая загрузка инструмента на станке благодаря составлению списков движения инструмента
• Ясное представление движений инструмента на дисплее, основанном на функциях, с указанием источника и цели

Функции

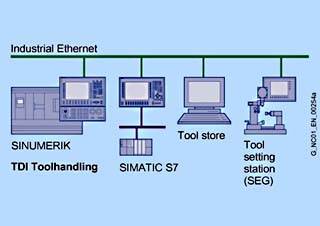

• Модуль TDI Toolhandling работает в сетевой структуре с TDICell/Plant, а также на отдельном рабочем месте (к примеру, для импорта данных инструмента от устройства настройки резцов).
• Симуляциявсех движений инструмента в установке или на отдельном станке
• Инициализация процессов загрузки/выгрузки с прямым распределением места или автоматическим поиском свободного места
• Создание списков движения инструмента с процессами загрузки/выгрузки и их автоматическая обработка
• Представлениена дисплее соответствующей ситуации загрузки в источнике и цели, имеющегося движения инструмента
• Управление внешними хранилищами инструмента с и без управления местами
• Подключение устройств подготовки инструмента через определенный стандартный интерфейс с импортом данных TC непосредственно в блок управления инструментом СЧПУ
• Различные возможности настройки при импорте данных инструмента
  • Импорт данных в список инструмента (нет физического процесса загрузки)
  • Импорт места−источника в качестве места−назначения (с возможностью смещения)
  • Импорт данных без квитирования PLC (импорт целых структур инструментов, к примеру, инструментальных кассет)
  • Прямоезадание мест загрузки/выгрузки

Интеграция

Условия:

• С SINUMERIK 840Di sl/840D sl предполагается, что установлена опция стандартного управления инструментами. SINUMERIK без стандартного или специального управления инструментами может конфигурироваться как станки на базе S7 или должна быть подключена в зависимости от проекта.
• Если инструменты, хранящиеся в инструментальных магазинах, регистрируются и управляются с помощью TDI, то необходимо установить операторский интерфейс TDI Toolhandling для загрузки и выгрузки инструментов (например, ПК с Windows, интегрированный в сеть) для соответствующего места хранения.
• SINUMERIK 840Di sl/840D sl с PCU 50.3
• ПК совместимый Pentium III или новее, с не менее 512 MB RAM Windows 2000/XP
