Сетевое напряжение

3 AC 380 Вдо 480 В ±10% (-15% < 1 мин)

Частота сети

50/60 Гц, -6/+6%

Электронное питание

DC 24 В, -15/+20%

Подавление радиопомех

• стандартная конфигурация

отсутствует

• с сетевым фильтром

Возможен класс A1 по EN 55011

Категория перенапряжения

Класс III по EN 60664-1

Механические данные

Вибрационная нагрузка

• Транспортировка

EN 60721‑3‑2, класс 2M3

• Эксплуатация

EN 60721‑3‑3, класс 3M4

Ударная нагрузка

• Транспортировка

EN 60721‑3‑2, класс 2M3

• Эксплуатация

EN 60721‑3‑3, класс 3M4

Окружающие условия

Степень защиты

IP20 по EN 60529

Класс защиты

Класс I (с системой заземления) и класс III (PELV) по EN 61800-5-1

Способ охлаждения

Внутренняя вентиляция, силовые части с принудительной вентиляцией посредством встроенного вентилятора

Допустимая температура окружающей среды и охлаждающего средства (воздуха) во время работы для сетевых компонентов, модулей и модулей двигателя

0 °C (+32 °F) до +40 °C (+104 °F) без снижения номинальных значений,

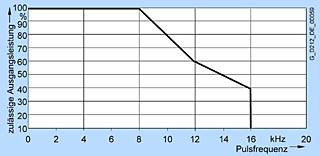

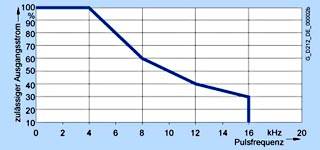

> +40 °C (+104 °F) до +55 °C (+131 °F) смотри характеристики снижения номинальных значений

Допустимая температура окружающей среды и охлаждающего средства (воздуха) во время работы для блоков управления, дополнительных компонентов системы, компонентов сети DCи сенсорных модулей

0 °C (+32 °F) to +55 °C (+131 °F)

Климатические условия

• Хранение

Класс 1K3 по EN 60721-3-1
Температура от –25 °C (-13 °F) до +55 °C (+131 °F)

• Транспортировка

Класс 2K4 по EN 60721-3-2
Температура от –40 °C (-40 °F) до +70 °C (+158 °F)
Макс. влажность 95% при +40 °C (+104 °F)

• Эксплуатация

Класс 3K3 по EN 60721-3-3
относительная влажность от 5 до 65% среднегодового значения,
≤ 80% макс. 2 месяца в году,
образование конденсата, разбрызгивание воды и обледенение недопустимы (EN 60204, часть 1)

Класс окружающей среды/опасные химические вещества

• Хранение

Class 1C2 to EN 60721‑3‑1

• Транспортировка

Class 2C2 to EN 60721‑3‑2

• Эксплуатация

Class 3C2 to EN 60721‑3‑3

Органические/биологические воздействия

• Хранение

Class 1B1 to EN 60721‑3‑1

• Транспортировка

Class 2B1 to EN 60721‑3‑2

• Эксплуатация

Class 3B1 to EN 60721‑3‑3

Уровень загрязнения

2 to EN 60664‑1

Высота монтажа

До 1000 м (3282 футов) над уровнем моря без снижения номинальных значений,
> 1000 м (3282 футов) до 5000 м (16,408 футов) над уровнем моря смотри характеристики снижения номинальных значений

Одобрения

Сертификация

CE (директивы по низкому напряжению и электромагнитной совместимости), cULus (номер файлов: E192450, E164110 и E70122)

SafetyIntegrated – безопасный останов (SH) и безопасное управление торможением (SBC)

SafetyIntegrityLevel (SIL) 2 по IEC 61508, категория контроля 3 по EN 954-1

Модули

Сетевые модули в формате книги

• Номинальная импульсная частота

3 AC 380 Вдо 480 В

Cетевые модули Activeв формате книги

• Номинальная импульсная частота

8 kHz

Модули двигателя в формате книги

• Напряжение DC

DC 510 В до 750 В

• Номинальная импульсная частота

4 kHz
