Технологические циклы
Пример: Поворот на любую поверхность

Технологические циклы (стандартные циклы) для сверления/фрезерования и резания имеются для часто повторяющихся задач обработки.

Стандартные циклы– это обычно используемые технологические подпрограммы, с помощью которых Вы можете применять специфичные процессы обработки, такие какнарезание резьбы или фрезерование кармана. Циклы согласованы с конкретной задачей обработки посредством определенных параметров.

Функции

Технологические циклы

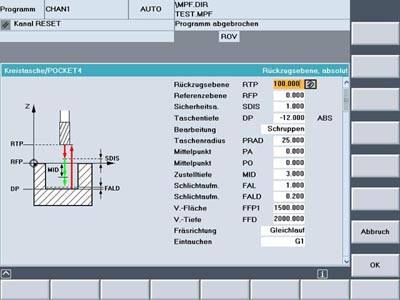

Пример: Круговое фрезерование кармана

Существуют следующие стандартные циклы:

• Сверление:
  Сверление/центрирование, сверление/цекование, высверливание глубоких отверстий, нарезание резьбы с и без компенсирующей оправки, сверление 1 ... 5, ряд отверстий, окружность из отверстий, решетка из отверстий, обработка нанаклонных поверхностях
• Фрезерование:
  Фрезерование резьбы, отверстие удлиненной формы на окружности, канавка на окружности, круговая канавка, прямоугольный/круговой карман,торцевое фрезерование, фрезерование контура, прямоугольный/круговой выступ, обработка на наклонных поверхностях, высокоскоростные уставки для оптимальной высокоскоростной обработки, цикл гравировки
• Резание:
  Канавка, подрезание, резание с отводом резца, подрезание резьбы, нарезание резьбы, цепочка резьб, вторичное нарезание резьбы

Параметры устанавливаются через экран ввода с графической поддержкой открытым текстом.

Интеграция

технологические циклы дляSINUMERIK 840Di sl/840D slвключены в системное программное обеспечениеNCUсHMI-Embeddedи в программное обеспечение пользовательского интерфейсаHMI-Advanced.
