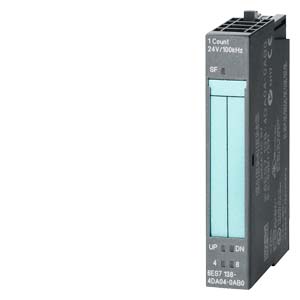

Технологические модули 1 COUNT 24 V/100 kHz счетный модуль
- Одноканальный, интеллектуальный 32-х битный счетный модуль для универсального счета и контролируемых по времени задач измерения (частота, скорость и измерение периода)
- Прямое подключение 24 V DC инкриментальных энкодеров или инициаторов
- Функции сравнения с заданными величинами
- Интегрированный дискретный выход для подачи сигнала о достижении сравниваемой величины
- Возможность подключения на терминальные модули TM-E с автоматическим кодированием
- Возможность горячей замены
- Простая параметризация без дополнительного программного обеспечения
Дизайн
Технологические модули Possible combinations of the TM-E terminal modules and technology modules
| TM-E terminal modules for electronic modules | ||
|---|---|---|
| Screw terminal Order number 6ES7 193… | TM-E15S26-A1 …4CA40-0AA0 | TM-E15S24-01 …4CB20-0AA0 |
| Spring terminal Order number 6ES7 193… | TM-E15C26-A1 …4CA50-0AA0 | TM-E15C24-01 …4CB30-0AA0 |
| Fast Connect Order number 6ES7 193… | TM-E15N26-A1 …4CA80-0AA0 | TM-E15N24-01 …4CB70-0AA0 |
| Technology modules | ||
| 1 COUNT 24 V/100 kHz | • | • |
Функции
Технологические модули 1 COUNT 24 V/100 kHz счетный модуль
- 1 канальный реверсивный счетчик с 31 двоичным разрядом со знаком
- Частота счета до 100 kHz
- 6 различных режимов работы:
- непрерыный счет
- одиночный счет
- периодический счет
- измерение частоты
- измерение скорости
- измерение периода
- Контроль барьеров через уровень дискретного входа (HW) а так же программный контроль (SW)
- 1-, 2- or 4- квадрантное преобразование
- Сигнал по достижению сравниваемой величины или превышению уровня
- Загрузка в счетчик определенного начального значения
- Одиночная или периодическая синхронизация
- Функция триггера: сохранение значение счетчика по дискретному входу
- Параметрируемая реакция в случае ошибки CPU: авария, продолжение, замещающее значение, "замораживание" последнего значения
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-4DA04-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 СЧЕТЧИК 24В/100КГЦ, 15 ММ ШИРИНА, РЕЖИМЫ РАБОТЫ: СЧЕТ, ИЗМЕРЕНИЕ ПЕРИОДА, С СИНХРОНИЗАЦИЕЙ ЧАСОВ | 189.21 |
