• Система быстрого монтажа (Fast Connect –FC) для Industrial Ethernet (IE) кабельных сетей в офисных и промышленных
  условиях.
• Быстрое и безошибочное выполнение монтажных работ.
• Применение стандартных соединителей RJ45.
• Идеальное решение по установке соединителей RJ45 на IE FC TP кабели 2х2 и использованию готовых кабелей в полевых условиях.
• Идеальное решение по подключению IE FC TP кабелей 4х2 к модульной розетке IE FC RJ45.
• Надежное контактное соединение с экраном, защита точек контактных соединений от тяговых усилий.
• Исключение ошибок в монтаже за счет использования цветной маркировки и прозрачных корпусов соединителей.
• Широкая гамма IE FC соединителей и IE FC TP кабелей, отвечающих требованиям UL.

Особенности

• Снижение времени монтажа за счет быстрого удаления изоляции и внешнего экрана кабеля FC.

• Удобное выполнение операций разделки кабеля с помощью специального устройства.

• Надежный контакт с экраном и защита от тяговых усилий с помощью крышки с винтовым креплением.

• Предотвращение ошибок в монтаже за счет использования цветовой маркировки жил.

Область применения

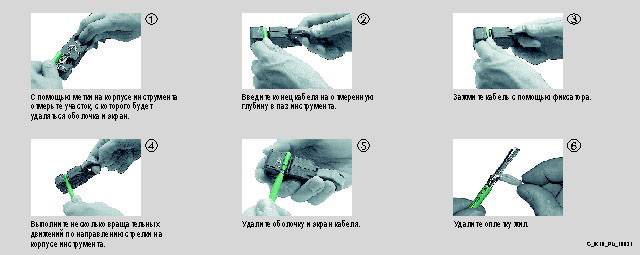

• Замер длины отрезка, с которого будет удаляться изоляция.

• Ввод отмеренного отрезка в паз устройства для удаления изоляции.

• Фиксация кабеля в пазу устройства.

• Выполнение нескольких оборотов устройства на кабеле.

• Удаление отрезанной изоляции.

• Удаление защитной пленки.

• Установка разделанного кабеля в соединитель RJ45.

• Разделанный кабель FC с соединителем RJ45, включенный в TP корд.

Industrial Ethernet FastConnect является техникой для быстрого легкого монтажа 4-х и 8-ми жильных кабелей Industrial Ethernet FC.

После зачистки IE FC кабель может быть непосредственно смонтирован в IE FC RJ45 разъем (4-х жильный), IE FC розетку RJ45 (4-х жильный) или IE RJ45 модульную розетку (8-ми жильный).

Дизайн

Система FastConnect объединяет в своем составе три основных компонента:

• Industrial Ethernet FC кабель:
  • Стандартный
  • Трейлинговый
  • Морской.

• Инструмент для удаления изоляции с кабелей FC.

• Соединитель RJ45 FC для Industrial Ethernet.

• Модули Industrial Ethernet ELS TP40/ELS TP40M

Функции

Технология FastConnect позволяет выполнять быстрое соединение кабелей Industrial Ethernet FC с соединителями RJ45.

IE FC RJ45 разъем (10/100 Mбит/сек)
IE FC розетка RJ45 (10/100 Mбит/сек)
IE FC RJ45 модульная розетка (10/100/1000 Mбит/сек)

Подключение к терминалам или сетевым компонентам производится с помощью TP корда.

Специальная конструкция кабелей Industrial Ethernet FC позволяет использовать для их разделки специальный инструмент, обеспечивающий возможность удаления изоляции и внешнего экрана со строго определенных участков конца кабеля. Разделанный таким образом кабель подключается к соединителю RJ45 методом прокалывания изоляции жил.
