- Для соединения сегментов сети PROFIBUS-PA (IEC 61158-2) и подключения приборов полевого уровня.
- Простой монтаж сети с использованием технологии и инструмента FastConnect и сетевого кабеля FC, отвечающего требованиям IEC 61158-2.
- Подключение терминалов сетевым кабелем FC или через вывод M12 соединителя SplitConnect.
- Встроенный в соединитель SplitConnect терминальный резистор.
- Разветвитель SplitConnect позволяет выполнять требуемое конфигурирование сетей PROFIBUS-PA в соответствии с требованиями международного стандарта IEC 61158-2. Он может использоваться в качестве концентратора сети PROFIBUS-PA, обеспечивающего возможность последовательного соединения нескольких элементов SplitConnect.
- Установка контактного винта с встроенным терминальным резистором превращает разветвитель SplitConnect в оконечное устройство сегмента сети PROFIBUS-PA.
 Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Особенности - Легкое подключение конечных устройств благодаря применению системы FastConnect.
- Большое разнообразие применений благодаря модульной системе SplitConnect.
- Сокращение типов и частей благодаря унифицированной системе подключения для PROFIBUS PA.
|
Область применения - Отвод SpliTConnect позволяет осуществлять конфигурацию сегментов полевых шин по IEC 61 158-2 (например, PROFIBUS-PA) с точками соединения терминалов данных.
- Элемент связи SpliTConnect может использоваться для построения ядра PROFIBUS-PA путем последовательного соединения отводов SpliTConnect.
- Установив на место контактный винт с SpliTConnect , отвод SpliTConnect можно использовать в качестве элемента оконечной нагрузки.
 |
Дизайн - Пластиковый корпус со степенью защиты IP 67.
- Полное экранирование соединений.
- Простое подключение соединительного кабеля FC.

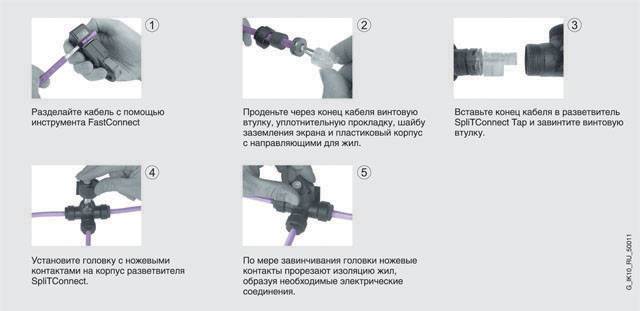

- Электрическое соединение цепей методом прокалывания изоляции FC кабеля при установке головки с контактными ножами.
- Заземление корпуса SplitConnect через встроенный винтовой зажим.
- Установка на стандартную профильную шину или настенный монтаж.
|
Функции - Формирование сети PROFIBUS-PA требуемой конфигурации и подключение сетевых устройств.
- Использование технологии FastConnect при монтаже линий связи.
- Подключение сетевых устройств через сетевой кабель FC или через вывод M12.
|
Технические данные | Технические характеристики | | Скорость передачи данных | 31.25Кбит/с | | Установка соединения | Методом прокалывания изоляции | | Допустимые категории зон повышенной опасности | EEx ia IIC IIB T6 | | Диапазон рабочих температур | -40 … +50°C | | Диапазон температур хранения и транспортировки | -40 … +85°C | | Габариты | 84х54х49мм | | Масса | 170г | | Степень защиты | IP 67 |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1905-0AA00 | SIMATIC NET, PROFIBUS-PA, РАЗВЕТВИТЕЛЬ SPLITCONNECT: ДЛЯ МОНТАЖА СЕГМЕНТОВ PROFIBUS-PA И ПОДКЛЮЧЕНИЯ УСТРОЙСТВ ПОЛЕВОГО УРОВНЯ, СТЕПЕНЬ ЗАЩИТЫ IP67, СОЕДИНЕНИЕ ПРОВОДНИКОВ МЕТОДОМ ПРОКАЛЫВАНИЯ ИЗОЛЯЦИИ, УПАКОВКА ИЗ 10 ШТУК | 2.5 | 3 - 5 недель (A) | 1 | | 6GK1905-0AB10 | SIMATIC NET, PROFIBUS PA, SPLITCONNECT M12 OUTLET: ВСТАВНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ, УСТАНАВЛИВАЕМЫЙ В РАЗВЕТВИТЕЛЬ SPLITCONNECT ДЛЯ ПОДКЛЮЧЕНИЯ УСТРОЙСТВ ПОЛЕВОГО УРОВНЯ, УПАКОВКА ИЗ 5 ШТУК | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1905-0AC00 | SIMATIC NET, PROFIBUS-PA, SPLITCONNECT COUPLER: ДЛЯ КАСКАДНОГО ВКЛЮЧЕНИЯ РАЗВЕТВИТЕЛЕЙ SPLITCONNECT И ПОСТРОЕНИЯ ЗВЕЗДООБРАЗНЫХ ТОПОЛОГИЙ, УПАКОВКА ИЗ 10 ШТУК | 1.05 | 3 - 5 недель (A) | 1 | | 6GK1905-0AD00 | SIMATIC NET, PROFIBUS-PA, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР SPLITCONNECT EX-ИСПОЛНЕНИЯ: ДЛЯ УСТАНОВКИ НА КОНЦАХ СЕГМЕНТОВ PROFIBUS-PA EX-ИСПОЛНЕНИЯ, УПАКОВКА ИЗ 5 ШТУК | 0.6 | 3 - 5 недель (A) | 1 | | 6GK1905-0AE00 | SIMATIC NET, PROFIBUS-PA, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР SPLITCONNECT СТАНДАРТНОГО ИСПОЛНЕНИЯ: ДЛЯ УСТАНОВКИ НА КОНЦАХ СЕГМЕНТОВ PROFIBUS-PA, УПАКОВКА ИЗ 5 ШТУК | 0.6 | 3 - 5 недель (A) | 1 | | 6GK1905-0AF00 | SIMATIC NET, PROFIBUS-PA, SPLITCONNECT M12 JACK: СОЕДИНИТ. ЭЛЕМЕНТ, УСТАНАВЛИВАЕМЫЙ НА КАБЕЛЬ PROFIBUS-PA И ОБЕСПЕЧИВАЮЩИЙ ВОЗМОЖНОСТЬ ПОДКЛ. КАБЕЛЯ К СОЕДИНИТЕЛЬНОМУ ЭЛЕМЕНТУ SPLITCONNECT M12 OUTLET РАЗВЕТВИТЕЛЯ SPLITCONNECT, УПАКОВКА ИЗ 5 ШТУК | 0.45 | 3 - 5 недель (A) | 1 |
|
|
