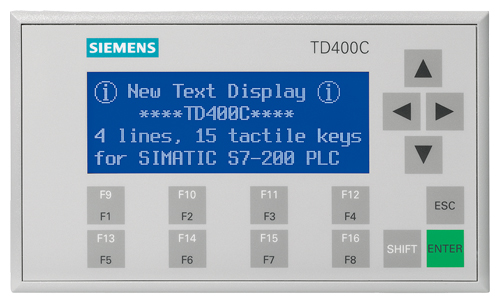

Текстовый дисплей TD 400C - Дисплей на 4 строки с переключаемыми экранами и хорошо читаемым текстом благодаря подсветке
- Настраиваемый интерфейс оператора с 15 сенсорными клавишами
- Звуковой и визуальный ответ при нажатии на клавиши
- Оптимальная поддержка S7-200:
- Прямое подключение к S7-200 с помощью поставляемого кабеля
- Не требуется отдельный блок питания
- Программирование в STEP 7-Micro/WIN V4 SP6
Область применения
Текстовый дисплей TD 400C Текстовый дисплей TD 400C является оптимальным решением для задач человеко-машинного интерфеса вместе с контроллерами SIMATIC S7-200. Настраиваемый под пользователя операторский интерфейс дает оптимальную адаптацию к условиям, в которых дисплей используется.
Это дает возможность:
- Выводить тексты сообщений
- Вмешиваться в работу управляющей программы, например изменять задание
- Изменять состояния выходов, например включая или выключая двигатель
Совместимость с текстовыми дисплеями TD 100C, TD 200 and TD 200C:Текстовый дисплей TD 400C не совместим с этими моделями. (различные установочные размеры, конфигурации дисплеев не совместимы).
Дизайн
Текстовый дисплей TD 400C Текстовый дисплей TD 400C соединяется с контроллером S7-200 используя поставлямый кабель. Отдельный блок питания не требуется. Возможно подключить несколько TD 400C к одному S7-200.
TD 400C имееет следующие характеристики:
- 3.7" STN LCD дисплей с подсветкой:конфигурируется до 4 текстовых строк.
- Прочный пластиковый корпус со степенью защиты IP65 (спереди), IP20 (сзади): повышенная защита от влаги из-за отсутствия слотов для маркировочных лент.
- Установочная глубина 31 мм:TD 400C может быть установлен в шкаф управления или использоваться для ручной работы без других аксессуаров.
- Пользовательский операторский интерфейс: Дизайн (цвет, рисунки, текст и т.п.) операторского интерфейса может быть индивидуально разработан. Конфигурирование дизайна кнопок может быть сделано в редакторе Keypad Designer (компонент STEP 7-Micro/WIN).
- Конфигурирование сенсорных клавиш:Для 15 постоянно расположенных, сенсорных клавиш могут быть привязаны функции управления (например переключение экранов, вывод сообщений, установка битов в контроллере).
- Связь с опциональным блоком питания: Блок питания требуется если растояние между TD 400C и S7-200 больше 2.5 м. В этом случае для связи дисплея и контроллера может применяться кабель PROFIBUS.
Функции
Текстовый дисплей TD 400C - Вывод текстовых сообщений:
Может быть сконфигурировано до 80 текстовых сообщений (alarms) с выводом до 6 значений переменных, опционально сконфигуированные для обработки подтверждения оператором и защищенные паролем. Дополнительно может быть сконфигурировано еще 64 стстических сообщения, также с 6 переменными. Тексты сообщений могут выводиться в две или четыре строки в зависимости от размероа применяемых шрифтов. При выводе в четыре строки помещается 12 Китайских символов или 24 ASCII символа на строку. При выводе в две строки на одной строке поместятся 8 китайских сисмволов или 16 ASCII символов.
- Вывод и модификация параметров процесса: Параметры процесса выводятся на дисплей и могут быть изменены с использованием клавиш ввода, например для задания температуры или изменения скорости.
- Установка входов и выходов: С каждой функциональной клавишей связывается бит в памяти контроллера. Эти биты могут быть устаноывлены во время работы, или при отладке и диагностике. Для примера, таким путем могут управляться моторы без добавления каких либо операторских элементов в систему.
- Дополнительные функции и характеристики: Для примера, вывод значений чисел с плавающей запятой, различные блоки данных для нескольких TD на одном CPU, защита паролем для встроенного меню SETUP, и изменяемые переменные.
- Активация режима редактирования в TD 400C переменных PLC: Переменные встроенные в сообщения могут редактироваться без использования клавиш Enter и курсорных клавиш.
- Установка бита в контроллере:
- Set bit: Когда функциональная клавиша нажимается, бит устанавливается в контроллере. Обратно он должен быть снят в программе контроллера.
- Momentary: Когда клавиша нажата, бит установливается, а когда клавиша отпускается, бит снимается.
- Новый набор символов (Greek, Latin2, Turkish) для поддержки других языков
- Программирование модуля памяти S7-200
- Управление работой контроллера (RUN/STOP)
- Редактрование области памяти V
Программирование
Данные конфигурации дисплея TD 400C сохраняются в S7-200. Текстовые сообщения и конфигурационне параметры создаются в пакете программирования STEP 7-Micro/WIN V4 SP6. Дополнительное програмное обеспечение не требуется. Дизайн клавиш передней панели конфигурируется в Keypad Designer (компонент STEP 7-Micro/WIN V4 SP6).
Специальные области данных резервируются в памяти CPU контроллера S7-200 для обмена данными с TD 400C. Каждый дисплей TD 400C работает со своей областью данных. Настройка параметров производится в TD 400 Wizard в STEP 7-Micro/WIN V4 SP6.
Технические данные
Текстовый дисплей TD 400C |
| 6AV6640-0AA00-0AX1 |
| Элементы управления |
|
| Мембранная клавиатура | Да |
| Вес |
|
| Вес | 0.33 кГ |

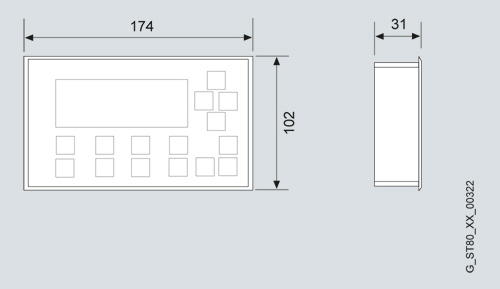

Чертеж
Текстовый дисплей TD 400C TD400C
Дальнейшая информация
Текстовый дисплей TD 400C Дополнительную информацию Вы можете получить в Интернете по адресу:
http://www.siemens.com/simatic-micropanels
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6640-0AA00-0AX1 | 2AP | TD400C 4-ХСТРОЧНЫЙ ТЕКСТОВЫЙ ДИСПЛЕЙ ДЛЯ SIMATIC S7-200 С КАБЕЛЕМ (2,5M) И МОНТАНЫМИ ПРИНАДЛЕЖНОСТЯМИ, С ЛИЦЕВОЙ ПАНЕЛЬЮ ОПРЕДЕЛЯЕМОЙ ПОЛЬЗОВАТЕЛЕМ, КОНФИГУРИРОВАНИЕ В СРЕДЕ STEP7-MICRO/WIN V4 SP6 | 218.36 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6671-0AP00-0AX0 | 270 | SIMATIC TD400C, ЧИСТЫЕ БЛАНКИ ДЛЯ СОЗДАНИЯ ПОЛЬЗОВАТЕЛЬСКОЙ РАСКЛАДКИ КЛАВИАТУРЫ ДЛЯ TD400C, 2 ПЕРФОРИРОВАННЫХ БЛАНКА НА ЛИСТЕ, ДЕСЯТЬ ЛИСТОВ В УПАКОВКЕ | 44.52 |
