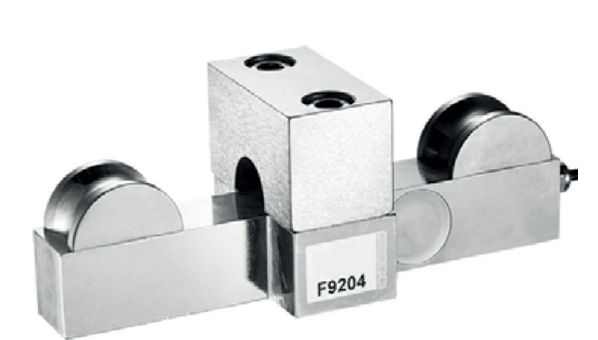

Модель F9204

Номинальная нагрузка Fnom т

1 / 2 / 3,5 / 5 / 10 / 20 / 30-40

Относительная ошибка линеаризации dlin

±3 % Fnom

Относительная ошибка воспроизводимости
в неподвижном монтажном положении brg

±0,5 % Fnom

Относительная ошибка гистерезиса v

±0,5 % Fnom

Относительная ошибка сигнала нуля dS, 0

±2 % Fnom

Относительная ползучесть, 30 мин.

±0,05 % Fnom

Влияние температуры на сигнал нуля TK0

≤ ±0,25 %/10 °C

Влияние температуры на характеристическое значение TKC

≤ ±0,25 %/10 °C

Предельная нагрузка FL

150 % Fnom

Разрушающая перегрузка FB

200 % Fnom

Материал

Легированная сталь

Номинальная температура BT, nom

-10 ... +60 °C

Диапазон температуры эксплуатации BT, G

-20 ... +80 °C

Входное сопротивление Re

780 ± 10 Ом

Выходное сопротивление Ra

700 ± 10 Ом

Сопротивление изоляции Ris

≥ 5000 MОм/50 В пост. тока

Выходной сигнал (номинальный выход) Cnom

4 .. .20 мА (опционально 0...10 В пост. тока)

Электрические соединения

Кабель Ø 4 x 3000 мм

Номинальный диапазон напряжение возбуждения BU, nom

24 В

Напряжение питания

12 ... 36 В пост. тока

Пылевлагозащита
(в соответствии с МЭК/EN 60529)

IP66

Номинальная нагрузка - масса в кг

■ 1т
■ 2т
■ 3,5 т
■ 5т
■ 10 т
■ 20 т
■ 30-40 т

1,5 кг 1,8 кг 2,2 кг 2,4 кг 3,7 кг 5,9 кг 11,2 кг
