Терминальный модуль SIMATIC PCS 7 MTA
Терминальные модули SIMATIC PCS 7 MTA (маршальные терминальные сборки) позволяют простое, быстрое и надежное соединение полевых устройств, датчиков и позиционеров к модулям распределенной периферии ET 200M. Их можно использовать для сокращения стоимости, уменьшения работ по разводке кабеля и пусконаладке, предотвращение ошибок подключения.
Индивидуальные SIMATIC PCS 7 MTAs предназначены для своих модулей семейства ET 200M (см. таблицы соответствия). MTA версии доступны как для стандартных модулей ввода/вывода так и для резервированных и ошибкоустойчивых.
SIMATIC PCS 7 MTAs соединяются с модулями ввода/вывода с использованием 3м или 8м готовых кабелей.
Дизайн

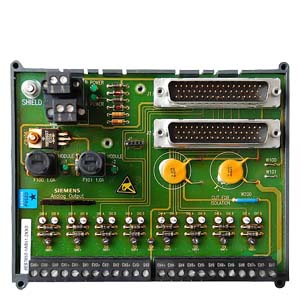

Терминальный модуль SIMATIC PCS 7 MTA - SIMATIC PCS 7 MTA в версиях для стандартных, резервированных и ошибкоустойчивых модулей для ET 200M
- Резервированный источник питания 24 V DC

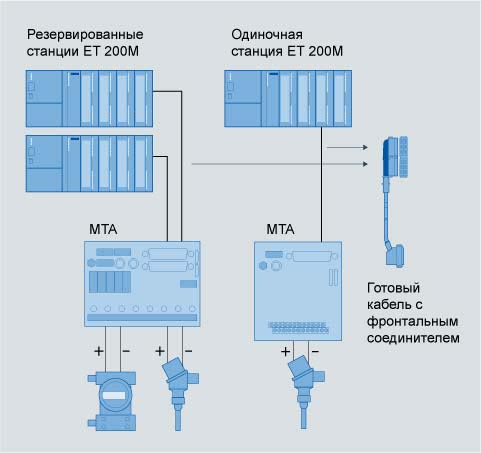

- 3 или 8 м готовые кабели для подключения SIMATIC PCS 7 MTA и ET 200M модулей, в каждом случае с:
- 50/25-полюсный Sub-D коннектор, типа "розетка", для подключения к SIMATIC PCS 7 MTA
- 40/20-полюсный Siemens коннектор, типа "розетка", для подключения к ET 200M
- Клеммы под отвертку для подсоединения 1:1 полевых устройств, датчиков и исполнительных механизмов
- Сборка предохранителей с LED для каждого канала ввода/вывода
- Оттестированные SIMATIC PCS 7 компоненты с соответствующим одобрением (FM, UL, CE, ATEX, TÜV)
Обзор продуктов с информацией соответствия ET 200M модулей и соединительных кабелей
| MTA тип | Область ввода/вывода | Заказной номер MTA | Заказной номер 200M | Заказной номер соединительного кабеля | резервирование I/O |
|---|---|---|---|---|---|
| 8 каналов, AI | 1 - 5 V 0/4 - 20 mA | 6ES7 650-1AA50-2XX0 | 6ES7 331-7NF00-0AB0 (начиная с версии 5) | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
| 8 каналов, AO | 4 to 20 mA | 6ES7 650-1AB50-2XX0 | 6ES7 332-5HF00-0AB0 (начиная с версии 3) | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
| 8 каналов, AI TC | Термопары типов B, C, N, E, R, S, J, L, T, K, U | 6ES7 650-1AF50-2XX0 | 6ES7 331-7PF10-0AB0 (начиная с версии 4) и 6ES7 331-7PF11-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | нет |
| 8 каналов, AI RTD | Термосопротивления Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10 | 6ES7 650-1AG50-2XX0 | 6ES7 331-7PF00-0AB0 (начиная с версии 8) и 6ES7 331-7PF01-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | нет |
| 6 каналов F‑AI (safety-related) | 4 to 20 mA | 6ES7 650-1AH50-5XX0 | 6ES7 336-1HE00-0AB0 (начиная с версии 6) | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
| 16 каналов, DI | 24 V DC | 6ES7 650-1AC10-3XX0 | 6ES7 321-7BH01-0AB0 (начиная с версии 2) | 6ES7 922-3BD00-0AM0 (3 m) 6ES7 922-3BJ00-0AM0 (8 m) | да |
| 24 каналов F-DI(safety-related) | 24 V DC | 6ES7 650-1AK10-7XX0 | 6ES7 326-1BK00-0AB0 and 6ES7 326-1BK01-0AB0(начиная с версии 1) | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
| 10 каналов F‑DO (safety-related) | 24 V DC, 2 A | 6ES7 650-1AL10-6XX0 | 6ES7 326-2BF01-0AB0 (начиная с версии 2) | 6ES7 922-3BD00-0AN0 (3 m) 6ES7 922-3BJ00-0AN0 (8 m) | да |
| 10 каналов DO реле | 110 - 220 V AC, 5 A; 24 V DC, 5 A | 6ES7 650-1AM30-6XX0 | 6ES7 326-2BF01-0AB0 (начиная с версии 2) | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
Дальнейшая информация
Терминальный модуль SIMATIC PCS 7 MTA Подробная информация по терминальному модулю MTA можно найти в руководстве "ET 200M Marshalled Termination Assemblies Remote I/O Modules".
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7650-1AA52-2XX0 | 280 | SIMATIC PCS7, RED. AI8 MTA, РЕЗЕРВ. ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ РЕЗЕРВ. ПОДКЛ.МОДУЛЕЙ AI 6ES7331-7NF00-0AB0 И 6ES7331-7NF10-0AB0 В СОСТАВЕ ET 200M, 8 КАНАЛОВ, ПОКАНАЛЬНЫЙ ПРЕДОХР., РЕЗЕРВ. ВХОД ПИТАНИЯ С ПРЕДОХР. И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ДИАПАЗОН ИЗМЕР.: 0/ | 352.98 |
| 6ES7650-1AB51-2XX0 | 280 | SIMATIC PCS7, RED. AO8 MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ РЕЗЕРВИРОВАННОГО ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ AO 6ES7332-5HF00-0AB0, 8 КАНАЛОВ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОДНОЙ ДИАПАЗОН: 4-20 MA | 259.70 |
| 6ES7650-1AC11-3XX0 | 280 | SIMATIC PCS7, RED. DI16 MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ 6ES7321-7BH01-0AB0, 16 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ИЗМЕРЯЕМЫЙ ДИАПАЗОН: =24В | 367.82 |
| 6ES7650-1AD11-2XX0 | 280 | SIMATIC PCS7, RED. DO 16 MTA, ТЕРМИНАЛЬНАЯ СБОРКА MTA ДЛЯ РЕЗЕРВИРОВАННОГО ПОДКЛЮЧЕНИЯ МОДУЛЯ ДИСКРЕТНОГО ВЫВОДА 6ES7322-8BH10-0AB0 ДЛЯ ET200M, 16 КАНАЛОВ, РЕЗЕРВИРОВАННЫЙ ВВОД ПИТАНИЯ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОДНОЙ ДИАПАЗОН: =24 В | 345.56 |
| 6ES7650-1AF51-2XX0 | 280 | SIMATIC PCS7, TC MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ ТЕРМОПАР 6ES331-7PF11-0AB0, 8 КАНАЛОВ, ВСТРОЕННАЯ КОМПЕНСАЦИЯ ХОЛОДНОГО СПАЯ, ПИТАНИЕ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ; ИЗМЕРЕНИЕ: ТЕРМОПАРЫ | 280.90 |
| 6ES7650-1AG51-2XX0 | 280 | SIMATIC PCS7, RTD MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ ТЕРМОСОПРОТИВЛЕНИЙ 6ES331-7PF01-0AB0, 8 КАНАЛОВ, 2,3 ИЛИ 4-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, ПИТАНИЕ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ; ИЗМЕРЕНИЕ: ТЕРМОСОПРОТИВЛЕНИЯ | 205.64 |
| 6ES7650-1AH62-5XX0 | 280 | SIMATIC PCS7, RED. F-AI6 MTA, РЕЗЕРВИРОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ МОДУЛЕЙ ET200M F-AI6 HART-M. 6ES7336-1GE00-0AB, 6 КАНАЛОВ, ЭЛЕКТРИЧЕСКОЕ ОГРАНИЧЕНИЕ ТОКА, ЗАЩИЩЁННОЕ РЕЗЕРВ. ПИТАНИЕ, СВЕТОДИОДНАЯ ИНДИКАЦИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ: 0/4-20 МА | 496.08 |
| 6ES7650-1AK11-7XX0 | 280 | SIMATIC PCS7, RED. F-DI MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M F-МОДУЛЯ 6ES7326-1BK01-0AB0, 12/24 КАНАЛА, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВХОД =24В | 491.84 |
| 6ES7650-1AL11-6XX0 | 280 | SIMATIC PCS7, RED. F-DO10 MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ F-DO 6ES7326-2BF01-0AB0, 10 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОД =24В | 303.16 |
| 6ES7650-1AM30-3XX0 | 280 | SIMATIC PCS7, РЕЗЕВИРОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА РЕЛЕЙНЫХ ВЫХОДОВ DO 16 RELAY MTA, ДЛЯ 16-КАНАЛЬНОГО МОДУЛЯ 6ES7322-8BH01-0AB0 В СОСТАВЕ ET 200M, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ, ВЫВХОД: 24-150 VDC/120-230 VAC | 548.02 |
| 6ES7650-1AM31-6XX0 | 280 | SIMATIC PCS7, RED. F-DO10 RELAY MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ET200M МОДУЛЯ F-DO 6ES7326-2BF01-0AB0, 10 КАНАЛОВ РЕЛЕ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, РЕЛЕЙНЫЙ ВЫХОД: =24-150В/~110-220В, МАКС. 5A | 518.34 |
| 6ES7650-1BE10-3XX0 | 280 | SIMATIC PCS7, БЛОК ПИТАНИЯ MTA, 16 ПАРАЛЛЕЛЬНЫХ ПЕРЕКЛЮЧАЕМЫХ ВЫХОДОВ 16 =24В/0,5A, С ЗАЩИТОЙ ОТ КЗ, ДЛЯ ПИТАНИЯ ПОЛЕВЫХ УСТРОЙСТВ (СПЕЦИАЛЬНО ДЛЯ 4Х-ПРОВОДНЫХ) | 389.02 |
