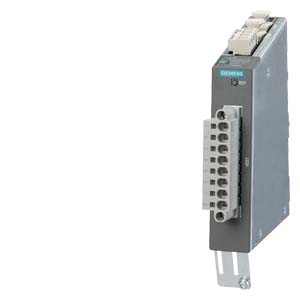

Терминальный модуль TM120 Через терминальный модуль TM120 возможна обработка 4 датчиков температуры (KTY84-130 или PTC). Входы датчиков температуры безопасных электрически разделены с электроникой формирования сигнала в терминальном модуле TM120 и подходят для обработки температуры специальных двигателей, к примеру, линейных двигателей 1FN и встраиваемых моментных двигателей 1FW6. Терминальный модуль TM120 может работать на управляющем модуле CU320-2 от версии микропрограммного обеспечения 4.3.
Дизайн
Терминальный модуль TM120 Следующие устройства расположены на терминальном модуле TM120:
- 4 входа датчика температуры (KTY84‑130 or PTC)
- 2 гнезда DRIVE-CLiQ
Состояние клеммного модуля ТМ120 отображается при помощи многоцветных светодиодных индикаторов
TM120 клеммынй модуль предназначен для защелки на TH35 рейку в соответствии с EN 60715.
Интеграция
Терминальный модуль TM120 Терминальный модуль TM120 автоматически согласуется с модулем датчика SMCxx при подключении модуля датчика поDRIVE-CLiQ через терминальный модуль TM120 на модуле двигателя. Ручное согласование также возможно.

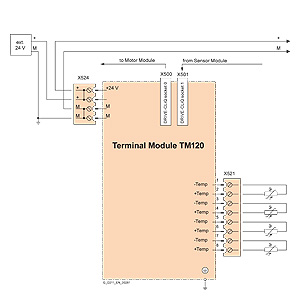

Пример подключения терминального модуля TM120
Технические данные
Терминальный модуль TM120 | TM120 Клеммный модуль 6SL3055-0AA00-3KA0 |
|
|---|---|
| Максимальное требование к значению тока при 24 В DC | 0.5 A |
| 2.5 мм2 |
| 20 A |
| Входы температурного датчика входы могут быть индивидуально параметризованы для оценки датчиков типаKTY84‑130 или PTC,или температурного переключателя |
|
| 0.2 ... 6 мм2 |
| 2 mA |
| 480 В AC |
| PE-соединение | M4 винт |
| Габариты |
|
| 30 мм (1.18 дюймов) |
| 150 мм (5.91 дюймов) |
| 111 мм (4.37 дюймов) |
| Вес, примерно | 0.41 кг (1 фунтов) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
