TIM 3V-IE DNP3 Коммуникационный модуль TIM 3V-IE DNP3 (Telecontrol Interface Module) обеспечивает поддержку обмена данными между центральным процессором станции S7 и ведущей системой SIMATIC PCS7 TeleControl V7.1 SP2 с использованием открытого коммуникационного протокола DNP3 (Distributed Network Protocol).
- Компактный пластиковый корпус формата модулей S7-300. Установка на одну профильную шину с другими модулями S7-300.
- Встроенный интерфейс RS232 для подключения внешнего модема обмена данными через WAN
- Гнездо RJ45 для обмена данными через IP сети.
Особенности
TIM 3V-IE DNP3
- Гибкие варианты подключения к традиционным или IP WAN.
- Подключение к ведущим системам DNP3 других производителей с использованием открытого коммуникационного протокола DNP3.
- Снижение затрат на обслуживание и командировки за счет использования дистанционного программирования, диагностики и управления через Интернет.
- Снижение времени и затрат за счет быстрого и удобного конфигурирования соединений и передаваемых данных с использованием инструментальных средств конфигурирования SINAUT и библиотеки готовых программных блоков.
- Надежное резервное копирование наиболее важных данных: Сохранение точек данных DNP3 (до 50,000 в случае ведущей системы) с отметками времени в памяти модуля TIM в случае потери связи с партнером.
Область применения
TIM 3V-IE DNP3 - Рентабельная автоматизация систем водоснабжения/ водоотведения с простой или комплексной структурой.
- Управление и мониторинг систем распределения энергии, станций снабжения нефтью, газом и теплом.
- Превентивное обслуживание (условный мониторинг) глобально распределенных систем.
- Подключение предприятий с базовыми или высокими требованиями к безопасности и надежности.
- Использование в гибридных сетях с обменом данными через телефонные сети, беспроводные каналы связи, Ethernet или Интернет.
Дизайн

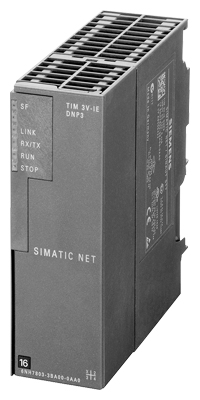

TIM 3V-IE DNP3 Модуль TIM 3V-IE DNP3 имеет следующие конструктивные особенности:
- Компактный пластиковый корпус формата модулей S7-300.
- 9-полючный соединитель D типа последовательного интерфейса RS232 для подключения к традиционной WAN через модем соответствующего типа.
- Гнездо RJ45 для подключения к Industrial Ethernet или IP сети: промышленное исполнение, пружинная защелка для надежной фиксации штекера IE FC RJ45 Plug 180.
- 2-полюсный съемный терминальный блок для подключения внешней цепи питания =24 В.
- Диагностические светодиоды на фронтальной панели для индикации состояний модуля и процессов обмена данными.
- Простота установки TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
- Установка в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
- Работа с естественным охлаждением без использования вентиляторов.
- Отсутствие буферной батареи и модуля памяти.
Функции
TIM 3V-IE DNP3 - Обмен данными по открытому протоколу DNP3.
- Исчерпывающий набор диагностических функций с опциями регистрации передаваемых и принимаемых сообщений.
- Синхронизация даты и времени с ведущей системы DNP3.
- Дистанционное программирование через IP сети.
Модуль TIM 3V-IE DNP3 оснащен встроенным микропроцессором и оперативной памятью для буферизации сообщений до 50,000 точек данных. Это позволяет исключить потерю данных в случае повреждения системы связи.
Диагностика
Инструментальные средства проектирования SINAUT ST7 V5.1 обеспечивают поддержку широкого спектра диагностических и сервисных функций, которые позволяют:
- Определять оперативные состояния модуля TIM.
- Получать общую диагностическую информацию.
- Просматривать содержимое буфера диагностических сообщений модуля TIM.
- Определять состояния коммуникационных соединений с удаленными партнерами по связи (например, с SIMATIC PCS7 TeleControl V7.1 SP2).
- Определять состояния и уровень загрузки буферной памяти приемопередатчика.
- Выполнять мониторинг телеграмм модуля TIM для регистрации трафика данных.
Конфигурирование
Конфигурирование модуля TIM 3V-IE DNP3 выполняется с помощью инструментальных средств проектирования SINAUT ST7 V5.1. Настройка параметров выполняется с помощью программного обеспечения конфигурирования SINAUT в среде HW Config пакета STEP 7 и STEP 7 Netpro.
Интеграция
TIM 3V-IE DNP3 Через интерфейс RS232 модуль TIM 3V-IE DNP3 может быть подключен к WAN через различные типы коммуникационных приборов:
- Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
- Конверторы RS 485 для подключения к оптическим линиям связи.
- Приборы беспроводной связи различных производителей.
Через интерфейс RJ45 модуль TM 3V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).
Примеры конфигураций

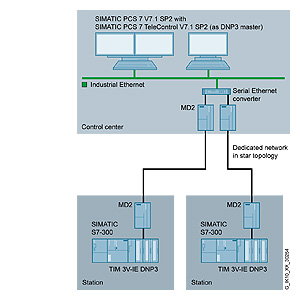

Использование в станции с обменом данными через выделенную линию
Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

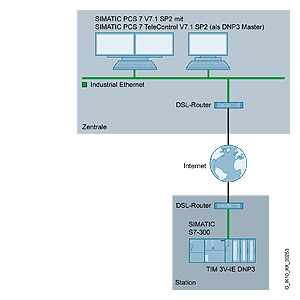

Использование в станции с обменом данными через Интернет
Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.

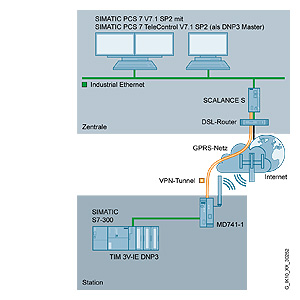

Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS
Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки VPN соединений между центром управления и GPRS станциями.
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH7803-3BA00-0AA0 | 5T1 | TIM 3V-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300 WITH ONE RS232- INTERFACE FOR DNP3- COMMUNICATION VIA ONE CLASSIC WAN AND ONE RJ45-INTERFACE FOR DNP3-COMMUNICATION VIA A IP-BASED NETWORK (WAN OR LAN) | 945.52 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6NH7701-0AR | 5T1 | SINAUT ST7, CC 701-0A. ДИАГНОСТИЧЕСКИЙ КАБЕЛЬ ДЛИНОЙ 6М: TIM 3V, TIM 4.. (RS232) TIM 3V, TIM 4.. (RS232) | 113.42 |
| 6NH7701-4AL | 5T1 | SINAUT ST7, CC 701-4A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1.5М: TIM 3V,TIM 4.MD1,MD2, MD3,MD4 ЧЕРЕЗ ИНТЕРФЕЙС RS 232 | 113.42 |
| 6NH7701-4BN | 5T1 | SINAUT ST7, CC 701-4B. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 2.5М: TIM 3V, TIM 4.. СВОБОДНЫЙ КОНЕЦ ДЛЯ ПОДКЛЮЧЕНИЯ МОДЕМОВ ИЛИ РАДИОПЕРЕДАЮЩИХ УСТРОЙСТВ ЧЕРЕЗ ИНТЕРФЕЙСЫ RS232 ИЛИ RS485 | 113.42 |
| 6NH7701-5AN | 5T1 | SINAUT ST7, CC 701-5A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 2.5М: TIM 3V, TIM 4.. GSM КОМПЛЕКТ M1 ЧЕРЕЗ ИНТЕРФЕЙС RS232 | 113.42 |
| 6NH7997-0CA53-0AA0 | 5T1 | SINAUT ENGINEERING- SOFTWARE V5.3, ON CD-ROM, FOR ST7- AND DNP3-TIM MODULES, CONSISTING OF SINAUT ST7-/DNP3- CONFIGURATION AND DIAGNOSTIC SOFTWARE FOR STEP7 V5.5 INCL. SP1/SP2, SINAUT TD7 FUNCTION BLOCK LIBRARY AS WELL AS ELECTRONIC MANUAL IN GERMAN AND ENGLISH | 1696.00 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
