TIM 4R-IE DNP3 Коммуникационный модуль TIM 4V-IE DNP3 (Telecontrol Interface Module) обеспечивает поддержку обмена данными между центральным процессором станции S7 и ведущей системой SIMATIC PCS7 TeleControl V7.1 SP2 с использованием открытого коммуникационного протокола DNP3 (Distributed Network Protocol).
- Компактный пластиковый корпус формата модулей S7-300. Установка на одну профильную шину с другими модулями S7-300.
- Как автономный прибор может подключаться к системам автоматизации SIMATIC S7-400 и SIMATIC S7-400H.
- Два встроенных интерфейса RS232/ RS485 для подключения внешних модемов обмена данными через WAN
- Гнездо RJ45 для обмена данными через IP сети.
- Физическое разделение линий связи, поддержка резервированных каналов, исключение возможности потери данных при повреждении каналов.
Особенности
TIM 4R-IE DNP3
- Высокая надежность обмена данными через резервированные каналы связи.
- Подключение к ведущим системам DNP3 других производителей с использованием открытого коммуникационного протокола DNP3.
- Снижение затрат на обслуживание и командировки за счет использования дистанционного программирования, диагностики и управления через Интернет.
- Снижение времени и затрат за счет быстрого и удобного конфигурирования соединений и передаваемых данных с использованием инструментальных средств конфигурирования SINAUT и библиотеки готовых программных блоков.
- Надежное резервное копирование наиболее важных данных: Сохранение точек данных DNP3 (до 200,000 в случае ведущей системы) с отметками времени в памяти модуля TIM в случае потери связи с партнером.
Область применения
TIM 4R-IE DNP3 - Рентабельная автоматизация систем водоснабжения/ водоотведения с простой или комплексной структурой.
- Управление и мониторинг систем распределения энергии, станций снабжения нефтью, газом и теплом.
- Превентивное обслуживание (условный мониторинг) глобально распределенных систем.
- Подключение предприятий с базовыми или высокими требованиями к безопасности и надежности.
- Использование в гибридных сетях с обменом данными через телефонные сети, беспроводные каналы связи, Ethernet или Интернет.
Дизайн
TIM 4R-IE DNP3 Модуль TIM 4V-IE DNP3 имеет следующие конструктивные особенности:
- Компактный пластиковый корпус формата модулей S7-300.
- Два 9-полючных соединителя D типа последовательного интерфейса RS232/ RS485 для подключения к традиционным WAN через модемы соответствующих типов.
- Гнездо RJ45 для подключения к Industrial Ethernet или IP сети: промышленное исполнение, пружинная защелка для надежной фиксации штекера IE FC RJ45 Plug 180.
- 2-полюсный съемный терминальный блок для подключения внешней цепи питания =24 В.
- Диагностические светодиоды на фронтальной панели для индикации состояний модуля и процессов обмена данными.
- Простота установки TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
- Простота установки TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место. Подключение одной или нескольких станций S7-400 выполняется через интерфейс Ethernet. В этом случае модуль используется как автономный прибор.
- Установка в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
- Работа с естественным охлаждением без использования вентиляторов.
- Опциональное использование буферной батареи и съемного модуля памяти C-PLUG.
Функции
TIM 4R-IE DNP3 - Обмен данными по открытому протоколу DNP3.
- Поддержка резервированного обмена данными через физически разделенные каналы связи. Исключение возможности потери данных в случае повреждения каналов связи.
- Исчерпывающий набор диагностических функций с опциями регистрации передаваемых и принимаемых сообщений.
- Синхронизация даты и времени с ведущей системы DNP3.
- Дистанционное программирование через IP сети.
- Опциональное подключение систем автоматизации S7-400/ S7-400H.
Коммуникационный модуль TIM 4R-IE DNP3 оснащен встроенным микропроцессором и оперативной памятью для буферного сохранения до 200,000 сообщений точек данных. Это позволяет исключить возможность потери данных при повреждении каналов связи или отказе партнера по связи.
Диагностика
Инструментальные средства проектирования SINAUT ST7 V5.1 обеспечивают поддержку широкого спектра диагностических и сервисных функций, которые позволяют:
- Определять оперативные состояния модуля TIM.
- Получать общую диагностическую информацию.
- Просматривать содержимое буфера диагностических сообщений модуля TIM.
- Определять состояния коммуникационных соединений с удаленными партнерами по связи (например, с SIMATIC PCS7 TeleControl V7.1 SP2).
- Определять состояния и уровень загрузки буферной памяти приемопередатчика.
- Выполнять мониторинг телеграмм модуля TIM для регистрации трафика данных.
Конфигурирование
Конфигурирование модуля TIM 3V-IE DNP3 выполняется с помощью инструментальных средств проектирования SINAUT ST7 V5.1. Настройка параметров выполняется с помощью программного обеспечения конфигурирования SINAUT в среде HW Config пакета STEP 7 и STEP 7 Netpro.
Интеграция
TIM 4R-IE DNP3 Через два изолированных интерфейса RS232/ RS485 модуль TIM 4V-IE DNP3 может быть подключен к двум WAN через различные типы коммуникационных приборов:
- Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
- Конверторы RS 485 для подключения к оптическим линиям связи.
- Приборы беспроводной связи различных производителей.
Через интерфейс RJ45 модуль TM 4V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).
Примеры конфигураций

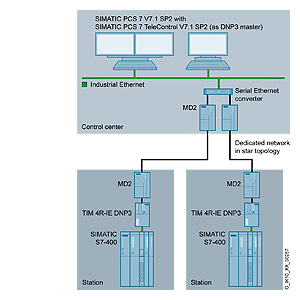

Использование в станции с обменом данными через выделенную линию
Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

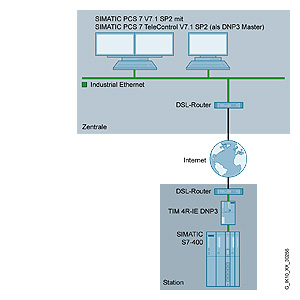

Использование в станции с обменом данными через Интернет
Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.

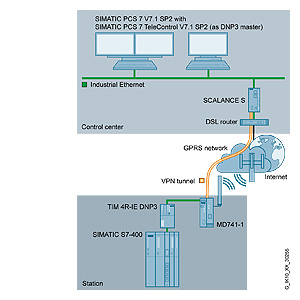

Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS
Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки VPN соединений между центром управления и GPRS станциями.
Использование в станции с резервированными каналами связи
Модуль TIM 4R-IE DNP3 обеспечивает возможность использования резервированных каналов связи. При повреждении основного канала связи (например, Интернет соединения) производится переключение на резервный канал (например, на WAN).
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH7803-4BA00-0AA0 | 5T1 | TIM 4R-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300, S7-400, PC; WITH TWO RS232/RS485- INTERFACE FOR DNP3- COMMUNICATION VIA CLASSIC WAN NETWORKS AND TWO RJ45-INTERFACES FOR DNP3-COMMUNICATION VIA IP-BASED NETWORK (WAN OR LAN) | 2353.20 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EP1331-5BA00 | 584 | SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A | 37.10 |
| 6ES7971-0BA00 | 240 | SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И PS 407 4A/10A/20A. ДЛЯ 4 А БЛОКА ПИТАНИЯ НЕОБХОДИМА ОДНА, ДЛЯ 10- И 20 А БЛОКОВ ПИТАНИЯ - ДВЕ БУФЕРНЫЕ БАТАРЕИ | 10.28 |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6NH7701-0AR | 5T1 | SINAUT ST7, CC 701-0A. ДИАГНОСТИЧЕСКИЙ КАБЕЛЬ ДЛИНОЙ 6М: TIM 3V, TIM 4.. (RS232) TIM 3V, TIM 4.. (RS232) | 113.42 |
| 6NH7701-4AL | 5T1 | SINAUT ST7, CC 701-4A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1.5М: TIM 3V,TIM 4.MD1,MD2, MD3,MD4 ЧЕРЕЗ ИНТЕРФЕЙС RS 232 | 113.42 |
| 6NH7701-4BN | 5T1 | SINAUT ST7, CC 701-4B. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 2.5М: TIM 3V, TIM 4.. СВОБОДНЫЙ КОНЕЦ ДЛЯ ПОДКЛЮЧЕНИЯ МОДЕМОВ ИЛИ РАДИОПЕРЕДАЮЩИХ УСТРОЙСТВ ЧЕРЕЗ ИНТЕРФЕЙСЫ RS232 ИЛИ RS485 | 113.42 |
| 6NH7701-4DL | 5T1 | SINAUT ST7, CC 701-4D. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1.5М: TIM 3V,TIM 4.MD1, MD2 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ (RSM) ЧЕРЕЗ ИНТЕРФЕЙС RS485 | 113.42 |
| 6NH7701-5AN | 5T1 | SINAUT ST7, CC 701-5A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 2.5М: TIM 3V, TIM 4.. GSM КОМПЛЕКТ M1 ЧЕРЕЗ ИНТЕРФЕЙС RS232 | 113.42 |
| 6NH7997-0CA53-0AA0 | 5T1 | SINAUT ENGINEERING- SOFTWARE V5.3, ON CD-ROM, FOR ST7- AND DNP3-TIM MODULES, CONSISTING OF SINAUT ST7-/DNP3- CONFIGURATION AND DIAGNOSTIC SOFTWARE FOR STEP7 V5.5 INCL. SP1/SP2, SINAUT TD7 FUNCTION BLOCK LIBRARY AS WELL AS ELECTRONIC MANUAL IN GERMAN AND ENGLISH | 1696.00 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
