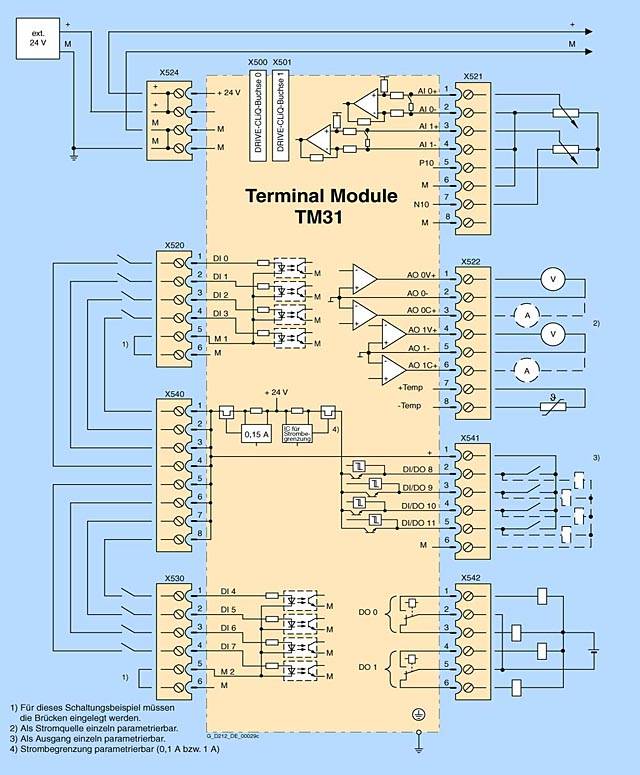

Макс. потребление тока (при 24 В  DC) через блок управления CU320 без учета цифровых выходов

0,5 A

Макс. сечение

2.5 мм²

Макс. защита плавкой вставкой

20 A

Цифровые входы

• Напряжение

-3 V до +30 V

• Низкий уровень (открытый цифровой вход интерпретируется как "низкий")

-3 V до +5 V

• Высокий уровень

15 V до 30 V

• Потребление тока (при 24 В DC)

обычно 10 mA

• Задержка на распространение сигнала для цифровых входов

L → H: прибл. 50 μs
H → L: прибл. 100 μs

• Макс. сечение

1.5 мм²

Цифровые выходы (непрерывная проверка на короткое замыкание)

• Напряжение

24 В DC

• Макс. ток нагрузки на каждый цифровой выход

100 mA

• Макс. полный ток цифровых выходов

400 mA

• Макс. сечение

1.5 мм²

Аналоговые входы (переключатель используется для переключения между входом напряжения и тока)

• Как вход напряжения

• Диапазон напряжения

-10 V до +10 V

• Внутреннее сопротивление R_i

100 kΩ

• Как вход тока

• Диапазон тока

4 mA до 20 mA/-20 mA до +20 mA/0 mA до 20 mA

• Внутреннее сопротивлениеR_i

250 Ω

• Разрешение

11 бит + знак

• Макс. сечение

1.5 мм²

Аналоговые выходы (непрерывная проверка на короткое замыкание)

• Диапазон напряжения

-10 V до +10 V

• Макс. ток нагрузки

-3 mA до +3 mA

• Диапазон тока

4 mA до 20 mA, -20 mA до +20 mA, 0 mA до 20 mA

• Макс. сопротивление нагрузки

500 Ω для выходов в диапазоне -20 mA до +20 mA

• Разрешение

11 бит + знак

• Макс. сечение

1.5 мм²

Релейные выходы (переключающие контакты)

• Макс. ток нагрузки

8 A

• Макс. переключающее напряжение

250 V AC, 30 V DC

• Макс. переключающая мощность (при 250 В AC )

2000 VA (cos phi = 1)
750 VA (cos phi = 0.4)

• Макс. переключающая мощность (при 30 В DC )

240 W (ohmic load)

• Необходимый минимальный ток

100 mA

• Макс. сечение

2.5 мм²

Потери мощности

< 10 Вт

Соединение PE

На корпусе винтом M4

Ширина

50 мм (1.97 дюйм)

Высота

150 мм (5.91 дюйм)

Глубина

111 мм (4.37 дюйм)

Вес, прибл.

0.87 кг (2 фунт)
