Точки доступа SCALANCE X204RNA

Разделы

Точки доступа SCALANCE X204RNA



Управляемая Industrial Ethernet точка доступа SCALANCE X-200RNA (Redundant Network Access - резервированный доступ к сети) используется для подключения до двух терминалов или сегментов сети, не поддерживающих протокол PRP (Parallel Redundancy Protocol - протокол параллельного резервирования по IEC 62439-3), к двум параллельным сетям.

  • Электрическое или оптическое подключение к станциям или сети в соответствии типами портов на приборах.
  • Поддержка функций резервирования за счет передачи пакетов данных по двум параллельным независимым сетям.
  • Время реконфигурирования подсетей не отражается на времени распространения, поскольку пакеты данных передаются по двум отдельным сетям (байпасное резервирование).
  • В зависимости от версии: два ввода для подключения резервированных цепей питания =24В или блок питания с широким диапазоном входных напряжений.
  • SNMP доступ, встроенный Web сервер и автоматическая рассылка сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.




Особенности

Точки доступа SCALANCE X204RNA
  • Идеальное решение для построения высоконадежных сетей Industrial Ethernet (байпасное резервирование каналов связи за счет параллельной передачи пакетов данных по двум параллельным сетям).
  • Процессы реконфигурирования подсетей не сказываются на времени передачи пакетов данных.
  • Простая и быстрая диагностика с помощью светодиодов на приборе или с помощью встроенного  Web сервера. Наличие встроенных сигнальных контактов.
  • Интеграция точки доступа SCALANCE X-200RNA в существующие системы управления сетью через SNMP доступ.
  • Простой ввод в эксплуатацию без выполнения обязательных настроек.
  • Сохранение параметров конфигурации в съемном модуле памяти C-PLUG. Замена модуля без использования программатора.




Область применения

Точки доступа SCALANCE X204RNA

Точка доступа Industrial Ethernet SCALANCE X-200RNA позволяет получать рентабельные решения по подключению терминалов без поддержки протокола PRP к резервированным каналам связи в виде двух параллельных независимых сетей. Приборы со степенью защиты IP20 предназначены для установки в шкафы управления.

Версии

  • Точка доступа в пластиковом корпусе с электрическими портами
    • SCALANCE X204RNA; для подключения до двух терминалов без поддержки протокола PRP к резервированным сетям. Оснащена четырьмя электрическими портами.
  • Точка доступа в металлическом корпусе с электрическими и оптическими портами, а также блоком питания с широким диапазоном входных напряжений для тяжелых промышленных условий эксплуатации
    • SCALANCE X204RNA EEC;для подключения до двух терминалов без поддержки протокола PRP к резервированным сетям. Оснащена двумя электрическими портами для подключения терминалов и двумя комбинированными (электрическими или оптическими) портами для подключения сетей

Характеристики:

  • Локальная диагностика с помощью встроенных светодиодов (питание, состояние системы связи, обмен данными).
  • Дистанционная диагностика с помощью сигнального контакта (сигнальная маска настраивается с помощью встроенной в прибор кнопки), SNMP и Web браузера.
  • Точка доступа SCALANCE X204RNA EEC обладает высокой стойкостью к электромагнитным воздействиям и может использоваться на электростанциях и распределительных устройствах.




Дизайн

Точки доступа SCALANCE X204RNA

Точки доступа SCALANCE X204RNA и X204RNA EEC в прочном пластиковом или металлическом корпусе предназначены для установки на стандартную профильную шину, а также допускают настенный монтаж в различных монтажных положениях.

Точки доступа со степенью защиты IP20 характеризуются следующими показателями:

  • 4-полюсный терминальный блок для подключения резервированных цепей питания (2x =24 В) или 3-полюсный терминальный блок в исполнении со встроенным блоком питания с широким диапазоном изменений входного напряжения.
  • Линейка светодиодов для отображения статусной информации (питание, состояние системы связи, обмен данными, сигнальный контакт).
  • 2- или 3-полюсный терминальный блок для подключения внешней цепи сигнального контакта с соответствующим диапазоном напряжения питания.
  • Кнопка SET для настройки сигнальной маски срабатывания сигнального контакта.

Типы коммуникационных портов:

  • 100BaseTX, подключение через RJ45; порт RJ45 со скоростью обмена данными 100 Мбит/с, автоматической настройкой на скорость обмена данными в сети, а также автоматической кроссировкой подключаемого кабеля. Длина кабеля до 100 м. Подключение IE FC кабеля с помощью штекера IE FC RJ45 Plug 180 с осевым отводом кабеля.
  • 100BaseTX, комбинированный порт (RJ45, SFP слот); комбинированный порт 100 Мбит/с для непосредственного подключения электрического или стеклянного оптического кабеля (мульти- или мономодового)  Industrial Ethernet; если комбинированный порт используется для получения интерфейса RJ45, то слот SFP деактивируется и наоборот.




Функции

Точки доступа SCALANCE X204RNA
  • Подключение терминалов без поддержки протокола PRP к параллельным независимым сетям.
  • Параллельная передача данных через две параллельные независимые сети.
  • Автоматическая кроссировка подключаемых электрических кабелей.
  • Простая диагностика с использованием сигнального контакта, протокола SNMP и Web браузера.
  • Интеграция в систему диагностики контроллера PROFINET IO с поддержкой расширенного набора диагностических функций, включая диагностику сетевой инфраструктуры.
  • Быстрая замена вышедшего из строя модуля с использованием опционального съемного модуля памяти C-PLUG (должен заказываться отдельно)

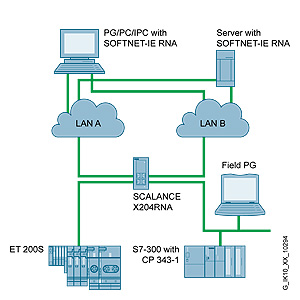

Сетевая топология и конфигурирование сети

Точки доступа SCALANCE X-200RNA со степенью защиты IP30 обычно устанавливаются в одном шкафу управления с подключаемыми станциями. Они могут иметь смешанный состав электрических и оптических портов и способны работать в звездообразных или линейных топологиях сети.

При конфигурировании сетей необходимо соблюдать следующие граничные условия:

  • Длина TP кабеля от SCALANCE X-200RNAдо соседней станции не должна превышать:
    • 100 м при использовании IE FC кабеля с штекером IE FC RJ45 Plug 180,
    • 10 м при использовании TP корда.
  • Длина оптического кабеля от SCALANCE X-200RNA до соседней станции не должна превышать:
    • 5000 м при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet,
    • 26000 м при использовании стеклянного оптического мономодового кабеля Industrial Ethernet.
  • IP адреса: Для присвоения IP адресов используется механизм DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует соответствующий сервер, то IP адреса могут быть установлены с помощью включенного в комплект поставки программного обеспечения PST (Primary Setup Tool).

Ввод в эксплуатацию и диагностика

Точки доступа Industrial Ethernet SCALANCE X-200RNA могут интегрироваться в систему управления сетью с помощью стандартного протокола SNMP (Simple Network Management Protocol). В случае отказа прибора аварийное сообщение (SNMP traps) может быть отправлено в сетевую систему или передано по каналам электронной почты сетевому администратору.

Встроенный Web сервер позволяет выполнять настройку параметров конфигурации и диагностики с помощью стандартного web браузера (например, выполнять настройку портов). Через этот же сервер можно считывать статистическую информацию (например, о работе портов).

С помощью встроенных светодиодов можно получать информацию:

  • О наличии питания
  • О состоянии коммуникационных портов.
  • О трафике данных.
  • О состоянии сигнального контакта.
  • Об активности протокола PRP.

Мониторинг точки доступа SCALANCE X-200RNA может выполняться с помощью сигнального контакта.




Интеграция

Точки доступа SCALANCE X204RNA




Технические данные

Точки доступа SCALANCE X204RNA

Заказной номер

6GK5 204-0BA00-2KB2

6GK5 204-0BS00-3LA3

Тип

SCALANCE X204RNA

SCALANCE X204RNA EEC

Скорость обмена данными





Скорость обмена данными 1

-

-

Скорость обмена данными 2

100 Мбит/с

100 Мбит/с

Интерфейсы





Количество соединителей:




  • электрических для подключения сетевых компонентов или терминальных устройств, не более

4

4
  • комбинированных портов для подключения сетевых компонентов или терминальных устройств, не более

-

2

Количество электрических соединителей:




  • для подключения сетевых компонентов и терминальных устройств

4

2
  • для подключения внешней цепи сигнального контакта

1

1
  • для подключения цеп питания

1

1
  • для подключения резервной цепи питания

2

1

Конструкция электрических/ оптических соединителей для подключения сетевых компонентов и терминальных устройств

-

SFP

Конструкция электрических соединителей:




  • для подключения сетевых компонентов и терминальных устройств

Гнезда RJ45

Гнезда RJ45
  • для подключения внешней цепи сигнального контакта




  • для подключения цепи питания

4-полюсный терминальный блок

3-полюсный терминальный блок

Количество оптических интерфейсов со скоростью обмена данными 100 Мбит/с

-

2

Конструкция оптических интерфейсов со скоростью обмена данными 100 Мбит/с

-



Подключаемая оптическая мощность по отношению к 1 мВт:




  • для выхода передатчика

-

-
  • для входа приемника

-

-

Оптическая чувствительность по отношению к 1 мВт на входе приемника, не менее

-

-

Минимально необходимое затухание в оптическом кабеле

-

-

Разновидности оптических интерфейсов для различных типов оптических датчиков

-

-

-

-

Использование съемного носителя данных C-PLUG

Есть

Есть

Входы/ выходы





Оперативный ток через сигнальный контакт в цепи переменного тока, не более

-

0.1 A

Номинальное напряжение цепи сигнального контакта

=24 В

=24 В

Оперативный ток через сигнальный контакт в цепи постоянного тока, не более

0.1 A

0.1 A

Цепь питания





Род тока цепи питания

Постоянный ток

-

Внешнее напряжение питания

=24 В

-

Допустимый диапазон отклонений внешнего напряжения питания:




  • нижняя граница

19.2 В

-
  • верхняя граница

28.8 В

-

Предохранитель в цепи питания

Есть

Есть

Тип предохранителя

2 A

1,25 A

Потребляемый ток, не более

0.15 A

0.25 A

Потери активной мощности при напряжении =24 В

3.5 Вт

6 Вт

Условия эксплуатации, транспортировки и хранения





Диапазон температур:




  • во время работы

-40  … +60 °C

-40  … +70 °C
  • во время хранения

-40  … +70 °C

-40  … +70 °C
  • во время транспортировки

-40  … +70 °C

-40  … +70 °C
  • комментарий

-

В течение 16 часов максимальная температура может достигать +85 °C

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

95 %, без появления конденсата

Условия эксплуатации

-

-

Степень защиты корпуса

IP20

IP20

Конструктивные особенности





Конструкция

Компактная

Компактная

Ширина

45 мм

70 мм

Высота

100 мм

147 мм

Глубина

87 мм

123 мм

Масса без упаковки

0.23 кг

0.78 кг

Варианты установки:




  • на 35 мм профильную шину DIN

Есть

Есть
  • настенный монтаж

Есть

Нет
  • монтаж на профильную шину S7-300

Нет

Нет

Тип монтажа

-

-

Каскадирование





Каскадирование в кольцевых сетях с временем реконфигурирования менее 0.3 с

-

-

Каскадирование в звездообразных сетях

-

-

Функции управления и конфигурирования





Функции:




  • интерфейс командной строки CLI

Есть

Есть
  • web управление

Есть

Есть
  • поддержка объектов MIB

Есть

Есть
  • TRAP через email

Есть

Есть
  • конфигурирование в среде STEP 7

Нет

Нет
  • SMTP сервер

-

-
  • зеркальный порт

Нет

Нет
  • коммутатор IRT для PROFINET IO

Нет

Нет
  • диагностика PROFINET IO

Нет

Нет
  • управляемый коммутатор

Нет

Нет

Поддерживаемые протоколы:




  • Telnet

Нет

Нет
  • HTTP

Есть

Есть
  • HTTPS

Есть

Есть
  • TFTP

Нет

Нет
  • FTP

Нет

Нет
  • BOOTP

Нет

Нет
  • SNMP v1

Есть

Есть
  • SNMP v2

Есть

Есть
  • SNMP v3

Есть

Есть
  • DCP

Нет

Нет
  • LLDP

Нет

Нет

Идентификация и обслуживание:




  • I&M0 - информация о приборе

Есть

Есть
  • I&M1 - заводской идентификатор/ местоположение

Есть

Есть

Диагностика





Функции:




  • диагностика портов

Есть

Есть
  • статистика по размерам пакетов

Есть

Есть
  • статистика по типам пакетов

Есть

Есть
  • статистика ошибок

Есть

Есть

DHCP





DHCP клиент

-

-

Резервирование





Функции:




  • кольцевое резервирование

Нет

Нет
  • менеджер резервирования

Нет

Нет
  • резервирование по принципу ведущий/ ведомый

Нет

Нет
  • поддержка протокола HSR

Нет

Нет
  • поддержка протокола MRP

Нет

Нет
  • поддержка процедур PRP

Есть

Есть
  • пассивное прослушивание

Нет

Нет

Поддержка протокола PRP

Есть

Есть

Защита данных





Поддержка протокола SSH

Есть

Есть

Синхронизация времени





Функции:




  • поддержка функций SICLOCK

Нет

Нет

Поддерживаемые протоколы:




  • NTP

Нет

Нет
  • SNTP

Есть

Есть

Стандарты, одобрения, сертификаты





Стандарты:




  • электромагнитной совместимости по FM

FM3611: класс 1, раздел 2, группы A, B, C, D / T4, класс 1, зона 2, GP. IIC, T4

FM3611: класс 1, раздел 2, группы A, B, C, D / T4, класс 1, зона 2, GP. IIC, T4
  • использования в опасных зонах

EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X

EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X
  • безопасности по CSA и UL

UL 60950-1, CSA C22.2 № 60950-1

UL 508, CSA C22.2 № 142-M1987
  • использования в опасных зонах по CSA и UL




  • уровень генерируемых помех

EN 61000-6-4:2001 (класс A)

EN 61000-6-4:2001 (класс A)
  • стойкость к воздействию помех

EN 61000-6-4:2001

EN 61000-6-4:2001

Сертификаты соответствия:

EN 61000-6-4:2001

EN 61000-6-4:2001
  • марка CE

Есть

Есть
  • C-Tick

Есть

Есть
  • одобрение KC

Есть

Есть
  • использования в установках железнодорожного транспорта по EN 50155

Нет

Нет
  • использования в установках железнодорожного транспорта по EN 50124-1

Нет

Нет

Морские сертификаты:




  • American Bureau of Shipping Europe Ltd. (ABS)

Нет

Нет
  • Bureau Veritas (BV)

Нет

Нет
  • Det Norske Veritas (DNV)

Нет

Нет
  • Germanische Lloyd (GL)

Нет

Нет
  • Lloyds Register of Shipping (LRS)

Нет

Нет
  • Nippon Kaiji Kyokai (NK)

Нет

Нет
  • Polski Rejestr Statkow (PRS)

Нет

Нет




Дальнейшая информация

Точки доступа SCALANCE X204RNA

Для выбора коммутаторов Industrial Ethernet, а также конфигурирования модульных коммутаторов, можно использовать программное обеспечение SIMATIC NET Selection Tool:

Интерактивная версия: http://www.siemens.de/snst

Автономная версия: http://www.siemens.de/snst-download




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1711-1EW08-1AA05S1SIMATIC NET IE SOFTNET RNA REDUNDANT NETWORK ACCESS, NETWORK ACCESS FOR PRP NET- WORK CONFIGURATION;INTEGR. SNMP SINGLE LIC. F. 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WIN7 PROFESSIONAL/ ULTIMATE FOR 64BIT: WIN7 PROFESSIONAL/ ULTIMATE, WIN SERVER 2008 R2 367.82
6GK5204-0BA00-2KB25N2SCALANCE X204RNA; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 4 X 100MBIT/S RJ45 PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT MIT SET BUTTON; REDUNDANT POWER SUPPLY; NETWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD; C-PLUG OPTIONAL 661.44
6GK5204-0BS00-3LA35N2SCALANCE X204RNA EEC; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 2 X 100MBIT/S RJ45 PORTS; 2 X 100MBIT/S COMBO-PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT WITH SET BUTTON; REDUNDANT POWER SUPPLY, NETZWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD, C-PLUG OPTIONAL 793.94
6GK5204-0BS00-3PA35N2SCALANCE X204RNA EEC; REDUNDANT NETWORK ACCESS; FOR PRP AND HSR NETWORKS; 2 X 100MBIT/S RJ45 PORTS; 2 X 100MBIT/S COMBO-PORTS; LED-DIAGNOSIS; FAULT SIGNAL- CONTACT AND SET BUTTON; REDUNDANT POWER SUPPLY; NETWORK-MANAGEMENT; INCL. ELECTRONIC MAN ON CD C-PLUG OPTIONAL 858.60




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6GK1900-0AB005N3SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED 95.40
6GK1901-0RB10-2AB05K1MM FO LC DUPLEX PLUG; 10 PCS. FOR MM FO ROBUST CABLE GP (2G50/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED; ADHESIVE BONDING- UND POLISHING TECHNOLOGY 199.28
6GK1901-0SB10-2AB05K1SM FO LC DUPLEX PLUG; 10 PCS. FOR SM FO ROBUST CABLE GP (4E9/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED ADHESIVE BONDING- UND POLISHING TECHNOLOGY 231.08
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK5991-1AD00-8AA05N3SCALANCE X ACCESSORY, SFP991-1 1 X 100MBIT/S LC-PORT OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM 195.04
6GK5991-1AE00-8AA05N3SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM 1971.60
6GK5991-1AF00-8AA05N3SCALANCE X ACCESSORY, SFP991-1LD 1 X 100MBIT/S LC-PORT OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM 411.28
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
6XV1843-2R5K2SM FO ROBUST CABLE GP (4E9/125) OUTDOOR CABLE; WITH PROTECTION AGAIST RODENTS; SPLITTABLE; W/O CONNECTOR; SOLD BY THE METER; MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M 8.86
6XV1873-2R5K2MM FO ROBUST CABLE GP (2G50/125); CABLE FOR INDOOR AND OUTDOOR WITH PROTECTION AGAIST RODENTS, SPLITTABLE, W/O CONNECTOR, SOLD BY THE M MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M 6.05
