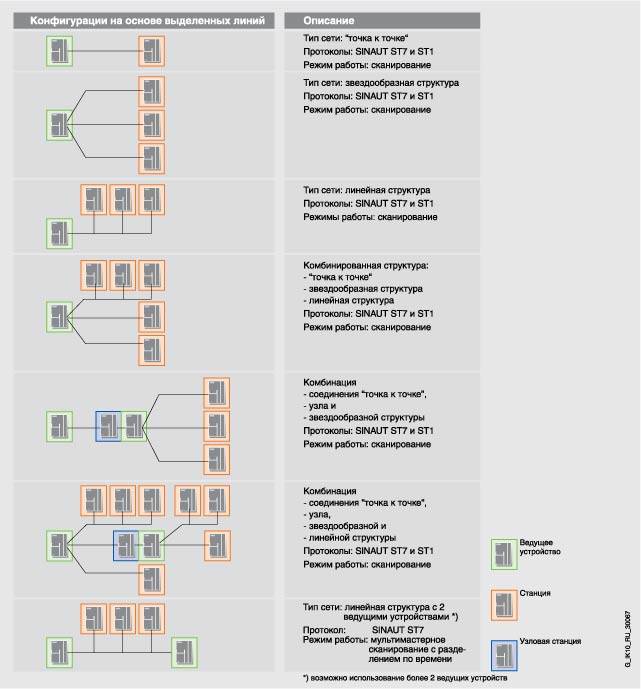

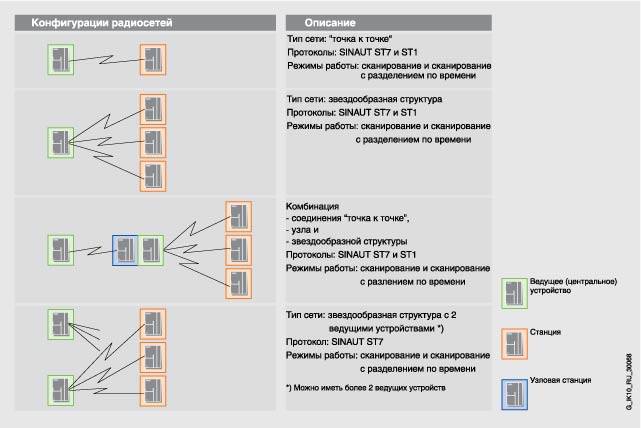

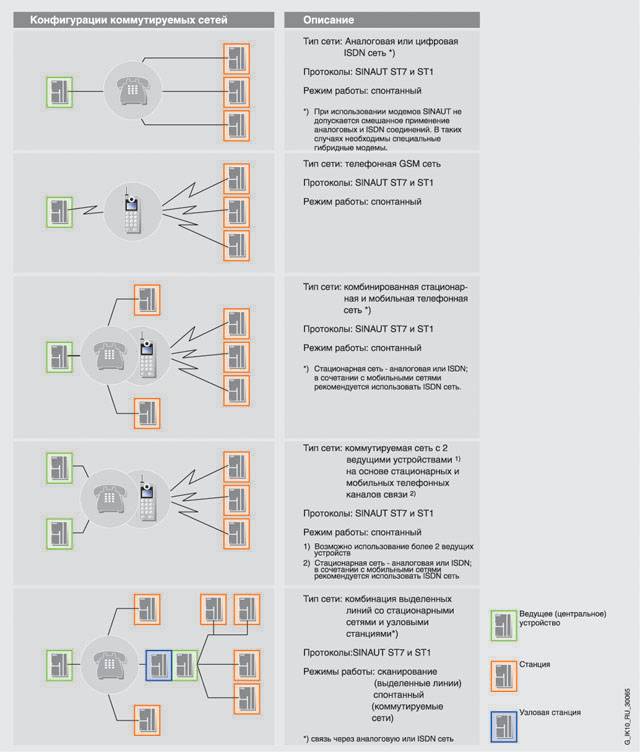

Обзор показывает сетевые конфигурации, возможные с SINAUT в WAN. Для каждой сетевой конфигурации показаны используемые SINAUT протоколы и режимы работы для коммуникаций по каждой сети.

Симовлы описыват функциональность портов WAN на модуле TIM. Модуль TIM 3 имеет один WAN порт, TIM 4 - два WAN порта. Два порта на TIM 4 могут выполнять одинаковые (например, 2 x мастер) или разные (например, узел + мастер) функции.

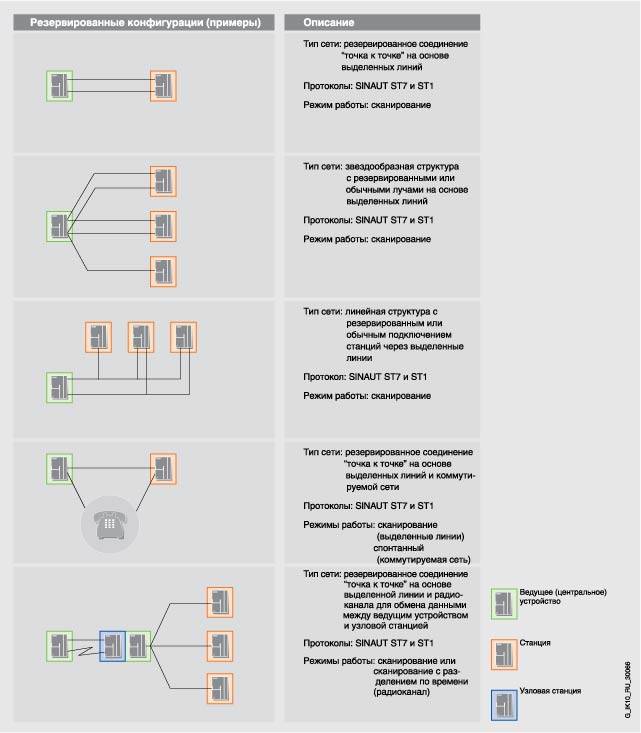

При резервированных WAN соединениях всегда необходимо использовать TIM 4 с двумя портами, т.к. резервированное соединение всегда начинается/заканчивается на модуле TIM.

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/sinaut
