Избыточная мощность цепи постоянного тока рассеивается в тормозном резисторе.
Тормозной резистор подключается к блоку торможения. Тормозной резистор должен находиться за пределами силового шкафа и шкафа управления. Это позволяет теплу рассеиваться более эффективно, что уменьшает требования к воздушному охлаждению.
Доступны два различных тормозных резистора встариваемого формата с различными номинальными и пиковыми значениями мощности.
|
Технические данные | Напряжение сети 380 В до 480 В 3 AC | | Тормозные резисторы для тормозных блоков во встраиваемом формате | | | | 6SL3000-1BE31-3AA0 | 6SL3000-1BE32-5AA0 | | Номин. мощность PDB | кВт | 25 | 50 | | Пиковая мощность
Pmax | кВт | 125 | 250 | | Длительность работы на пиковой мощности | с | 15 | 15 | | Период цикла торможения t | с | 90 | 90 | | Макс. ток | A | 189 | 378 | | Кабельный ввод | | Через ввод M50 | Через ввод M50 | | Силовое подключение | | Via stud terminal M10 | Via stud terminal M10 | | Макс. сечение проводника | mm2 | 50 | 70 | | Степень защиты | | IP20 | IP20 | | Ширина | mm (inch) | 740
(29.13) | 810
(31.89) | | Высота | mm (inch) | 605
(23.82) | 1325
(52.17) | | Глубина | mm (inch) | 485
(19.09) | 485
(19.09) | | Вес, примерно | кг (lb) | 50
(110) | 120
(265) |
| Напряжение сети
660 В до 690 В 3 AC | | Тормозные резисторы для тормозных блоков во встраиваемом исполнении | | | | 6SL3000-1BH31-3AA0 | 6SL3000-1BH32-5AA0 | | Ном. мощность PDB | кВт | 25 | 50 | | Пиковая мощность
Pmax | кВт | 125 | 250 | | Длительность работы на пиковой мощности | с | 15 | 15 | | Период цикла торможения t | с | 90 | 90 | | Макс. ток | A | 125 | 255 | | Кабельный ввод | | Через ввод M50 | Через ввод M50 | | Силовое подключение | | Via stud terminal M10 | Via stud terminal M10 | | Макс. сечение проводника | mm2 | 50 | 70 | | Степень защиты | | IP20 | IP20 | | Ширина | mm (inch) | 740
(29.13) | 810
(31.89) | | Высота | mm (inch) | 605
(23.82) | 1325
(52.17) | | Глубина | mm (inch) | 485
(19.09) | 485
(19.09) | | Вес, примерно | кг (lb) | 50
(110) | 120
(265) |
|

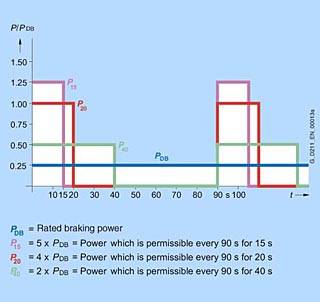

Характеристика  Нагрузочная диаграмма для тормозного блока и тормозного резистора во встраиваемом исполнении |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3000-1BE31-3AA0 | SINAMICS ТОРМОЗНОЕ СОПРОТИВЛЕНИЕ ВХОД: DC 600В ВЫХОД: 125 КВТ/15S 4,4 ОМ | 50 | по запросу (D) | 1 | | 6SL3000-1BE32-5AA0 | SINAMICS ТОРМОЗНОЕ СОПРОТИВЛЕНИЕ ВХОД: DC 600В ВЫХОД: 250 КВТ/15S 2,2 ОМ | 120 | по запросу (D) | 1 | | 6SL3000-1BH31-3AA0 | SINAMICS ТОРМОЗНОЕ СОПРОТИВЛЕНИЕ ВХОД: DC 1035В ВЫХОД: 125 КВТ/15S 9,8 ОМ | 50 | по запросу (D) | 1 | | 6SL3000-1BH32-5AA0 | SINAMICS ТОРМОЗНОЕ СОПРОТИВЛЕНИЕ ВХОД: DC 1035В ВЫХОД: 250 КВТ/15S 4,9 ОМ | 120 | по запросу (D) | 1 |
|
|
