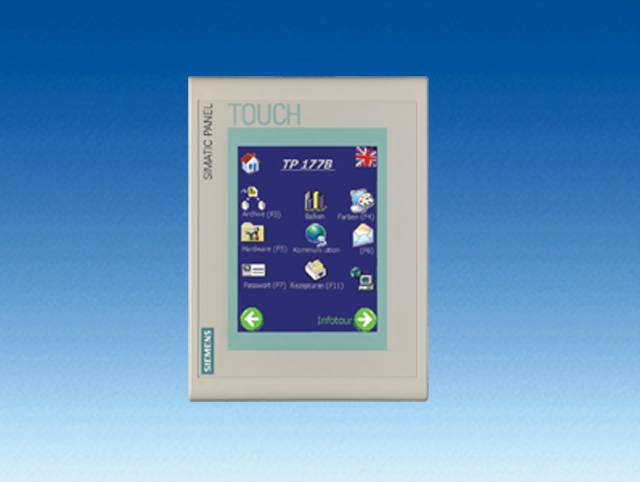

TP 177 B цветная PN/DP портретный формат

Применение панелей в портретном формате требуется, когда ограничено место для монтажа. TP 177 B цветная PN/DP в портретном формате расширяет диапазон применения стандартных панелей в пользовательских проектах.

Особенности

• Вертикальная установка в случае ограниченного места на машине
• Содержимое экрана в портретном формате
• Адаптированная система разработки: "Что Вы видите - то и получаете".
• Проверенная функциональность стандартных продуктов SIMATIC HMI

Область применения

Цветная TP 177 B PN/DP разработана для вертикальной установки с отображением содержимого на дисплее в портретном формате. Устройства предназначены для установки на машины, где доступное для монтажа пространство ограничено, например, упаковочные машины,  автоматические выпекающие машины и т.п.

Дизайн

• Дизайн устройства соответствует стандартному продукту, на базе которого он разработан
• Габаритные размеры и монтажный проем такие же, как у стандартного продукта
• Для коммуникаций требуется поворотный адаптер:
• RS422/RS485 поворотный адаптер

Технические данные

• Температура окружающей среды во время работы: макс. 50 градусов Цельсия (в вертикальном положении)
• Монтажное место дополнительно к монтажному проему
  + 50 мм сверху и снизу
  + 15 мм слева и справа
  + 10 мм с тыльной стороны устройства

Остальные технические характеристики соответствуют стандартному продукту TP 177 B цветной PN/DP.

Возможные модификации

• Пользовательский дизайн
• Фронт из нержавеющей стали с хорошей чистотой обработки поверхности для облегчения чистки
• Пользовательские приложения для Windows CE-панелей (Open Platform Program)

Дальнейшая информация

Оценка стоимости

Спецификация продукта согласно требованиям заказчика.

Оценка стоимости специалистами SIMATIC HMI:

• Разовые затраты
• Затраты на опытный образец
• Цена стандартного устройства
• Общие условия (соглашение по продукту)

Минимальное ежегодное количество/закупочное количество (минимальное количество на тип: 20), которое согласовано с заказчиком для данного проекта.

Пользовательские продукты могут быть заказаны только вместе с подписанием соглашения по продукту.

Пользовательские заказные номера назначаются в процессе формирования соглашения по продукту..

Контакты в Вашем регионе

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/automation/partner
