TP Cord - Сетевые компоненты для Industrial Ethernet

TP Cord - Сетевые компоненты для Industrial Ethernet



  • Поставляется с установленными соединителями. Максимальная длина соединительного кабеля 10м.
  • Малый диаметр соединительного кабеля, позволяющий производить подключение к соединителю RJ45.
  • Превосходит категорию 5 международных кабельных стандартов ISO/IEC 11801 и EN 50173.



Особенности



  • Простое подключение терминалов с встроенным интерфейсом RJ45 к помехоустойчивым кабельным системам Industrial Ethernet FC.
  • Быстрый и безошибочный монтаж с использованием заготовленных и протестированных в заводских условиях изделий.
  • Простота прокладки благодаря малому диаметру кабеля.
  • Цветовая маркировка соединителей RJ45 для идентификации перекрещивающихся и не перекрещивающихся кабелей:
    • красный цвет для перекрещивающихся
    • зеленый для не перекрещивающихся кабелей.



Область применения

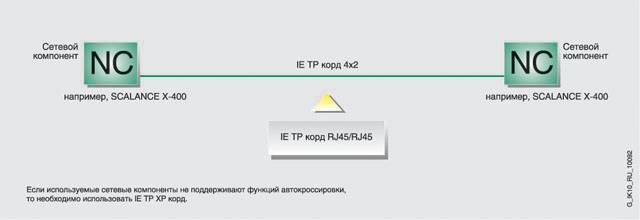

Использование ТР кордов для прямого соединения сетевых компонентов



IE TP корд RJ45/RJ45 может быть использован для прямого соединения сетевых компонентов (10/100/1000 Mбит/сек)



Дизайн



  • Две пары жил.
  • Каждая витая пара образована переплетением двух жил и двух кордовых нитей.
  • Каждая витая пара помещена в пластиковую оболочку и экранирована двумя слоями алюминиевой фольги.
  • Наружный экран в виде оплетки из луженой медной проволоки.
  • Пластиковая (PVC) оболочка.

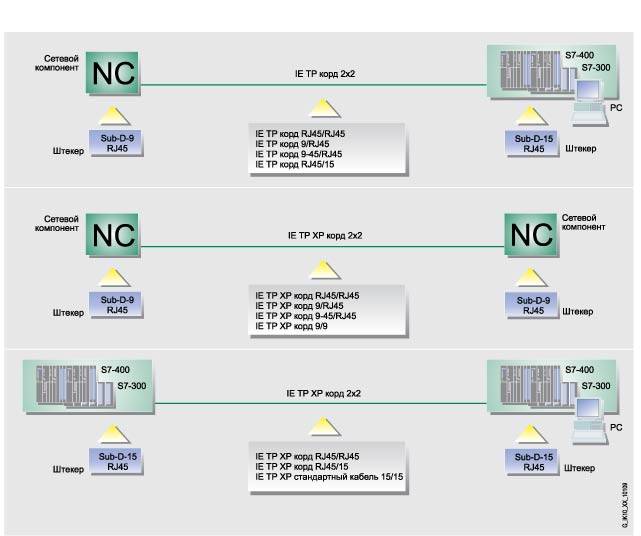

TP корд поставляется с заранее установленными соединителями в следующих версиях:

  • TP корд RJ45/RJ45 с двумя соединителями RJ45.
  • TP XP корд RJ45/RJ45 с двумя соединителями RJ45. Для соединения отвода с линией передачи.
  • TP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45.
  • TP XP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45. Для соединения отвода с линией передачи.
  • TP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45.
  • TP XP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45. Для соединения отвода с линией передачи.
  • TP XP корд 9/9 с двумя 9-полюсными соединителями D-типа. Для соединения отвода с линией передачи.
  • TP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Используется для непосредственного подключения терминалов с встроенным ITP интерфейсом к сетевым компонентам с встроенным интерфейсом RJ45.
  • TP XP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Для соединения отвода с линией передачи.
  • TP конвертирующий корд 15/RJ45 с одним 15-полюсным гнездом соединителем D-типа и одним соединителем RJ45. 15-полюсный соединитель оснащен приспособлением для фиксации подключаемого кабеля. Корд предназначен для подключения терминалов с встроенным интерфейсом RJ45 к системам на основе промышленных витых пар. Например, через стандартный ITP кабель 9/15.



Функции

Повышение гибкости кабельных соединений и обеспечение высоких показателей электромагнитной совместимости. Максимальное расстояние между двумя соединяемыми приборами может достигать 10м.

Адаптация кабельных соединений для работы с приборами, оснащенными различными типами интерфейсов.

Технические данные

Электрические характеристики при +20°C

Затухание, не более:



при 10МГц

9.0Дб/100м

при 100МГц

28.5Дб/100м

при 300МГц

49.5Дб/100м

при 600МГц

75.0Дб/100м

Сопротивление:



в диапазоне частот от 1 до 100МГц

100 Ом ± 15%

в диапазоне частот от 10 до 600МГц

100 Ом ± 6%

Переходное затухание в местах соединений:



при 10МГц

80.0Дб

при 100МГц

72.5Дб

при 300МГц

65.0Дб

при 600МГц

61.0Дб

Сопротивление передаче при 10МГц, не более

10мОм/м

Волновое сопротивление

300 Ом/км

Механические характеристики

Стандартная кодировка типа кабеля

Ll 02YSCY 2x2x0.15/0.98 PIMF ICCS GN

Диаметр внутренних проводников

0.5мм

Внешний диаметр кабеля

3.7 х 5.8 ± 0.2 мм

Диаметр жилы

0.98мм

Допустимый диапазон температур:



рабочий

-40 … +70°C

транспортировки и хранения

-40 … +70°C

монтажа

0 … +50°C

Допустимый радиус изгиба, не менее:



многократный

90мм

первый и последний

40мм

Масса кабеля

33кг/км

Наличие галогена

Есть

Огнестойкость

В соответствии с требованиями стандартов DIN VDE 0472, часть 804, тест типа B

Масло стойкость

Условно устойчивый к воздействию минеральных масел и смазок

Дальнейшая информация

Замечание:

Дополнительные компоненты SIMATIC NET Вы можете заказать у вашего регионального представителя.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6XV1850-2EE50SIMATIC NET, TP КОРД 15/RJ45 ДЛЯ IND. ETHERNET, 1X 15-ПОЛЮСНОЕ ITP-ГНЕЗДО И 1X RJ45-ШТЕКЕР, ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМИНАЛЬНЫХ УСТРОЙСТВ С RJ45 К ITP СЕТЕВЫМ КОМПОНЕНТАМ, ДЛИНА 0,5 M0.13 - 5 недель (A)1
6XV1850-2EH20SIMATIC NET, TP КОРД 15/RJ45 ДЛЯ IND. ETHERNET, 1X 15-ПОЛЮСНОЕ ITP-ГНЕЗДО И 1X RJ45-ШТЕКЕР, ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМИНАЛЬНЫХ УСТРОЙСТВ С RJ45 К ITP СЕТЕВЫМ КОМПОНЕНТАМ, ДЛИНА 2 M0.1523 - 5 недель (A)1
6XV1850-2JE50SIMATIC NET, TP КОРД 9/RJ45 ДЛЯ IND. ETHERNET, TP CORD С ОДНИМ СОЕДИНИТЕЛЕМ RJ45 И ОДНИМ 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ, ДЛИНА 0.5 M0.0783 - 5 недель (A)1
6XV1850-2JH10SIMATIC NET, TP КОРД 9/RJ45 ДЛЯ IND. ETHERNET, TP CORD С ОДНИМ СОЕДИНИТЕЛЕМ RJ45 И ОДНИМ 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ, ДЛИНА 1 M0.0943 - 5 недель (A)1
6XV1850-2JH20SIMATIC NET, TP КОРД 9/RJ45 ДЛЯ IND. ETHERNET, TP CORD С ОДНИМ СОЕДИНИТЕЛЕМ RJ45 И ОДНИМ 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ, ДЛИНА 2 M0.1293 - 5 недель (A)1
6XV1850-2JH60SIMATIC NET, TP КОРД 9/RJ45 ДЛЯ IND. ETHERNET, TP CORD С ОДНИМ СОЕДИНИТЕЛЕМ RJ45 И ОДНИМ 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ, ДЛИНА 6 M0.263 - 5 недель (A)1
6XV1850-2JN10SIMATIC NET, TP КОРД 9/RJ45 ДЛЯ IND. ETHERNET, TP CORD С ОДНИМ СОЕДИНИТЕЛЕМ RJ45 И ОДНИМ 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ, ДЛИНА 10 M0.43 - 5 недель (A)1
6XV1850-2LE50SIMATIC NET, TP CORD 15/RJ45 ДЛЯ IND. ETHERNET, С 1 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ДЛИНА 0.5 M0.0983 - 5 недель (A)1
6XV1850-2LH10SIMATIC NET, TP CORD 15/RJ45 ДЛЯ IND. ETHERNET, С 1 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ДЛИНА 1 M0.1153 - 5 недель (A)1
6XV1850-2LH20SIMATIC NET, TP CORD 15/RJ45 ДЛЯ IND. ETHERNET, С 1 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ДЛИНА 2 M0.1473 - 5 недель (A)1
6XV1850-2LH60SIMATIC NET, TP CORD 15/RJ45 ДЛЯ IND. ETHERNET, С 1 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ДЛИНА 6 M0.2823 - 5 недель (A)1
6XV1850-2LN10SIMATIC NET, TP CORD 15/RJ45 ДЛЯ IND. ETHERNET, С 1 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ДЛИНА 10 M0.4083 - 5 недель (A)1
6XV1850-2ME50SIMATIC NET, TP XP КОРД 9/RJ45, С 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 0.5 M0.163 - 5 недель (A)1
6XV1850-2MH10SIMATIC NET, TP XP КОРД 9/RJ45, С 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 1 M0.23 - 5 недель (A)1
6XV1850-2MH20SIMATIC NET, TP XP КОРД 9/RJ45, С 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 2 M0.243 - 5 недель (A)1
6XV1850-2MH60SIMATIC NET, TP XP КОРД 9/RJ45, С 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 6 M0.43 - 5 недель (A)1
6XV1850-2MN10SIMATIC NET, TP XP КОРД 9/RJ45, С 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 10 M0.563 - 5 недель (A)1
6XV1850-2NH10SIMATIC NET, TP КОРД 9-45/RJ45 ДЛЯ IND. ETHERNET, С ОДИН СОЕДИНИТЕЛЕМ 1 RJ45 И 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ С ОТВОДОМ КАБЕЛЯ ПОД УГЛОМ 45 ГРАД., ДЛИНА 1 M0.223 - 5 недель (A)1
6XV1850-2PH10SIMATIC NET, TP XP КОРД 9-45/RJ45 ДЛЯ IND. ETHERNET, С ОДИН СОЕДИНИТЕЛЕМ 1 RJ45 И 1 9-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ С ОТВОДОМ КАБЕЛЯ ПОД УГЛОМ 45 ГРАД., ПЕРЕКРЕСТНОЕ СОЕДИНЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 1 M0.223 - 5 недель (A)1
6XV1850-2RH10SIMATIC NET, TP XP КОРД 9/9 ДЛЯ IND. ETHERNET, С ДВУМЯ 9-ПОЛЮСНЫМИ ITP СОЕДИНИТЕЛЯМИ, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 1 M0.143 - 5 недель (A)1
6XV1850-2SE50SIMATIC NET, TP XP КОРД 15/RJ45 ДЛЯ IND. ETHRNET, С ОДНИМ 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 0.5 M0.163 - 5 недель (A)1
6XV1850-2SH10SIMATIC NET, TP XP КОРД 15/RJ45 ДЛЯ IND. ETHRNET, С ОДНИМ 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 1 M0.23 - 5 недель (A)1
6XV1850-2SH20SIMATIC NET, TP XP КОРД 15/RJ45 ДЛЯ IND. ETHRNET, С ОДНИМ 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 2 M0.243 - 5 недель (A)1
6XV1850-2SH60SIMATIC NET, TP XP КОРД 15/RJ45 ДЛЯ IND. ETHRNET, С ОДНИМ 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 6 M0.43 - 5 недель (A)1
6XV1850-2SN10SIMATIC NET, TP XP КОРД 15/RJ45 ДЛЯ IND. ETHRNET, С ОДНИМ 15-ПОЛЮСНЫМ ITP СОЕДИНИТЕЛЕМ И 1 СОЕДИНИТЕЛЕМ RJ45, ПЕРЕКРЕСТНОЕ ВКЛЮЧЕНИЕ ЦЕПЕЙ ПРИЕМА/ ПЕРЕДАЧИ, ДЛИНА 10 M0.563 - 5 недель (A)1
6XV1870-3QE50SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M0.13 - 5 недель (A)1
6XV1870-3QH10SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M0.0523 - 5 недель (A)1
6XV1870-3QH20SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M0.0853 - 5 недель (A)1
6XV1870-3QH60SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M0.2173 - 5 недель (A)1
6XV1870-3QN10SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M0.3493 - 5 недель (A)1
6XV1870-3RE50SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M0.0483 - 5 недель (A)1
6XV1870-3RH10SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M0.0563 - 5 недель (A)1
6XV1870-3RH20SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M0.0933 - 5 недель (A)1
6XV1870-3RH60SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M0.2253 - 5 недель (A)1
6XV1870-3RN10SIMATIC NET INDUSTRIAL ETHERNET TP ХР КОРД RJ45/RJ45, КАТЕГОРИИ 6, ПЕРЕКРЕЩЕННЫЙ TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M0.3573 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GK1901-1BE00-0AA0SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, БЕЗ ВСТАВОК, КАТЕГОРИЯ 6, УПАКОВКА = 1 ШТ.0.43 - 5 недель (A)1
6GK1901-1BE00-0AA1SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 2FE ДЛЯ ПОДСОЕДИНЕНИЯ ДВУХ ИНТЕРФЕЙСОВ 100 МБИТ/С0.43 - 5 недель (A)1
6GK1901-1BE00-0AA2SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 1GE ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 1000 МБИТ/С0.43 - 5 недель (A)1
6GK1901-1BE00-0AA3SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ С ПОДКЛЮЧЕНИЕМ ПИТАНИЯ ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 100 МБИТ/С И ОДНОГО ПИТАНИЯ 24 ВОЛЬТА ПОСТОЯННОГО ТОКА0.43 - 5 недель (A)1
6GK1901-1FC00-0AA0SIMATIC NET, INDUSTRIAL ETHERNET FC OUTLET RJ45: СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПЕРЕХОДА С TP-КОРДА НА СТАНДАРТНЫЙ INDUSTRIAL ETHERNET FAST CONNECT КАБЕЛЬ0.33 - 5 недель (A)1
6GK1970-1BA10-0AA0SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, НЕМ. ЯЗЫК0.81по запросу (D)1
6GK1970-1BA10-0AA1SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, АНГЛ. ЯЗЫК0.8156 - 8 недель (C)1
6GK1975-1AA00-3AA0SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК0.0174 - 6 недель (B)1
