• Комплект трехфазных трансформаторов тока
• Класс точности 1 в соответствии МЭК 185/DIN VDE 0414
• Проходной трансформатор тока для проводов до ∅13 мм, например, H07V−R с сечением 50 мм²
• Номинальный первичный ток 60 A, 100 A и 150 A
• Коэффициент трансформации 60/5 A, 100/5 A и 150/5 А

Особенности

Область применения

Через комплект проходных трансформаторов тока в исполнении для установки в распределительных устройствах согласно DIN 43880 вертикально к монтажной рейке пропускаются измерительные провода согласно EN 60715.

Данная конструкция трансформаторов тока предназначена для вводных устройств или отходящих линий в сочетании с выключателем 5TE8 или разъединителем 5ТЕ1, поскольку провода подключения к первичной обмотке не должны прерываться.

Запрещается использовать трансформаторы тока с открытыми клеммами из−за опасности появления высоких напряжений. Несоблюдение этого указания может привести к травмам персонала и материальному ущербу. Дополнительно к этому трансформатор может подвергаться тепловой перегрузке.

Технические данные [PDF]

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

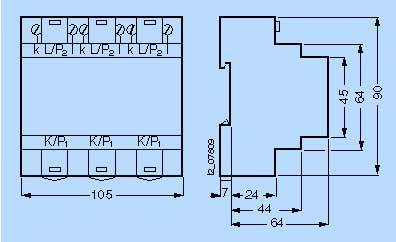

Чертеж

7KT1 200, 7KT1 201, 7KT1 202

Схема подключения

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Заказные данные
