Трансформаторы тока - Сиcтема обслуживания двигателей

3UF18 - защитные трансформаторы тока, которые применяются для срабатывания реле перегрузки. Защитные трансорматоры тока предназначены для пропорционального преобразования значения рабочего тока в соответствии с номинальным током первичной цепи. Трансформаторы тока 3UF18 преобразуют максимальное номинальное значение тока первичной цепи в стандартный токовый сигнал 1 A вторичной цепи.

Технические данные

Климатические условия окружающей среды
Температура, в °C
Эксплуатация	-25 ... +60
Хранение/транспорт	-40 ... +85
Изменение температуры, в °C/час
Эксплуатация	Max. 10
Хранение/транспорт	Max. 20
Относ. влажность, в %	15 ... 95 (в помещении, соотв. DIN 40040, без конденсата)
Возд. давление, в hPa
Эксплуатация	860 ... 1060
Хранение/транспорт	650 ... 1060
Концентрация вещества, в ppm
SO₂	0.5 (относительная влажность ≤ 60 %, без конденсата)
H₂S	0.1 (относительная влажность ≤ 60 %, без конденсата)
Механические условия окружающей среды
Вибрационная стойкость в Гц (соотв. IEC 60068-2-6)	10 ... 57 (при постоянной амплитуде 0.15 nm) 57 ... 150 (при постоянном ускорении 2 g)
Ударная стойкость (соотв. IEC 60068-2-27)	12 ударов (полуволна 15 g/11 ms)
Соответствие требованиям IEC, DIN и VDE
Степень защиты (по IEC 60529, DIN 40050)	IP20
Номинальное напряжение изоляции, В (по DIN VDE 0110)	690/1000 (зависит от типа)
Расчетная изоляция, в В (по UL/CSA)	600
Класс расцепления (по IEC 60947-4-1)	применим от CLASS 5 до CLASS 30
Потери мощности на один проводник трансформатора	Рабочий диапазон			с уставкой ...
				на нижнее значение		на верхнее значение
	A			mW (mVA)		mW (mVA)
3UF1 845	12.5 ... 50			33 (38)		570 (650)
3UF1 848	25 ... 100			110 (120)		1700 (1900)
3UF1 850	32 ... 130			135 (150)		2400 (2700)
3UF1 852	50 ... 200			170 (190)		2600 (2900)
3UF1 856	100 ... 400			450 (500)		6500 (7000)
3UF1 857	125 ... 500			850 (940)		13000 (15000)
3UF1 868-3F	160 ... 630			900 (1000)		17000 (19000)
3UF1 868-3G	205 ... 820			1400 (1600)		22000 (25000)
Поперечное сечение проводника (могут быть подключены один или два проводника)	Трансформатор тока
	вторичная	первичная
		3UF1 845	3UF1 848 ¹)		3UF1 850 ¹)	3UF1 852	3UF1 856 ²) 3UF1 857 ²)	3UF1 868-3FA00 ²)	3UF1 868-3GA00 ²)
Клеммные винты	M 3.5	Данные подключения см. контакторы 3RT1 034, 3RT1 045, 3RT1 036 в разделе 3	Данные подключения см. контакторы 3RT1 044, 3RT1 045, 3RT1 046 в разделе 3		Данные подключения см. контактор 3TF5 0 в разделе 3	M 8	M 10	M 10	M 12
Одножильный, в мм²	2 × 1.5 ... 2.5					–	–	–	–
Многожильный, в мм²	2 × 1.5 ... 2.5					–	–	–	–
Тонкожильный без гильзы, в мм²	–					–	–	–	–
Тонкожильный с гильзой, в мм²	2 × 1.5					–	–	–	–
Тонкожильный с наконечником, в мм²	–					35 ... 95	50 ... 240 ³)	50 ... 240	185 ... 240
Многожильный с наконечником, в мм²	–					50 ... 120	70 ... 240 ³)	70 ... 240	185 ... 240
Присоединительные шины, в мм	–					20 × 4	25 × 6.30 × 6	30 × 5	50 × 5
Момент затяжки, в Nm	0.8 ... 1.4					10 ... 14	14 ... 24	14 ... 24	14 ... 24
Момент затяжки, в Ib.in	7 ... 12					89 ... 124	124 ... 210	124 ... 210	124 ... 210

1) С рамочным зажимом и без него.

2) Поперечное сечение проводника для рамочного зажима, см. контакторы 3TF51 до 3TF69 в разделе Контакторы и комбинации контакторов.

3) При максимальном сечении проводника требуется клеммная крышка для соблюдения расстояния между фазами.

Защита от короткого замыкания плавкими вставками для фидеров двигателей при токах короткого замыкания до 50 кА при 690 В ²), 50/60 Гц

Реле перегрузки	Контактор	Номинальный рабочий ток I _e AC-3 в A при 400 В и Class ...					Тип координации ³ )
5 и 10	15	20	25	30	1	2
					Плавкие втавки, в A ³ )
					LV HRC DIAZED NEOZED категория gL (gG)	Тип 3NA Тип 5SB Тип 5SE	Тип 3ND aM	Британский стандарт. Вставки BS88 Тип T
Рабочий диапазон 0.25 до 2.5 A
3UF1 843-1BA00	3RT1 015	2.5	2.5	2.5	2.5	2.5	25	10	--	--
Рабочий диапазон 1.25 до 12.5 A
3UF1 843-1AA00	3RT1 015	7	7	7	7	7	25	10	--	--
	3RT1 016	9	9	9	9	9	25	10	--	--
	3RT1 017	12	11	10	9.5	9	25	10	--	--
	3RT1 024	12	12	12	12	12	35	16	20	35
	3RT1 025	12.5	12.5	12.5	12.5	12.5	35	16	20	35
Рабочий диапазон 2.5 до 25 A
3UF1 843-2BA00	3RT1 015	7	7	7	7	7	25	10	--	--
	3RT1 016	9	9	9	9	9	25	10	--	--
	3RT1 017	12	11	10	9.5	9	25	10	--	--
	3RT1 024	12	12	12	12	12	63	25	20	35
	3RT1 025	17	17	16	15	14	63	25	20	35
	3RT1 026	25	18	16	15	14	63	25	35	50
	3RT1 034	--	25	22.3	20.3	19.1	63	25	--	--
	3RT1 035	--	--	25	25	25	63	25	--	--
Рабочий диапазон 12.5 до 50 A
3UF1 845-2CA00	3RT1 025	17	17	16	15	14	63	25	20	35
	3RT1 026	25	18	16	15	14	100	35	35	50
	3RT1 034	32	25.5	22.3	20.3	19.1	100	63	--	--
	3RT1 035	40	33	29.4	28	26.5	100	63	--	--
	3RT1 036	50	38.5	32.7	29.4	26.5	100	80	--	--
	3RT1 044	--	50	49	45	41.7	100	80	--	--
	3RT1 045	--	--	50	47	45	100	80	--	--
	3RT1 046	--	--	--	50	50	100	80	--	--
Рабочий диапазон 16 до 65 A
3UF1 847-2DA00	3RT1 034	32	25.5	22.3	20.3	19.1	125	63	--	--
	3RT1 035	40	33	29.4	28	26.5	125	63	--	--
	3RT1 036	50	38.5	32.7	29.4	26.5	160	80	--	--
	3RT1 044	65	56	49	45	41.7	160	125	--	--
	3RT1 045	65	61	53	47	45	160	125	--	--
	3RT1 046	--	65	59	53	50	160	125	--	--
	3TF4 6 ⁴)	45	35.5	31	29.1	26.5	160	125	80	100
	3TF4 7 ⁴)	63	50	44	40.8	37.5	160	125	80	100
	3TF5 0	65	65	65	65	65	160	125	80	100
Рабочий диапазон 25 до 100 A
3UF1 848-2EA00	3RT1 044	65	65	49	45	41.7	250	125	--	--
	3RT1 045	80	61	53	47	45	250	160	--	--
	3RT1 046	95	69	59	53	50	250	160	--	--
	3TF4 8 ⁴)	75	59	52	48.5	44.5	250	160	125	125
	3TF4 9 ⁴)	85	67	59	55	50	250	160	125	125
	3TF5 0	100	87	76	71	65	250	160	125	125
	3TF5 1	--	100	97	90	83	250	160	125	125
	3TF5 2	--	--	100	100	100	250	160	125	125
Рабочий диапазон 32 до 130 A
3UF1 850-3AA00	3RT1 044	65	56	49	45	41.7	250	125	--	--
	3RT1 045	80	61	53	47	45	250	160	--	--
	3RT1 046	95	69	59	53	50	250	160	--	--
	3TF5 0 ⁴)	110	87	76	71	65	315	224	160	160
	3TF5 1	130	111	97	90	83	315	224	160	160
	3TF5 2	--	130	118	109	101	315	224	160	160
	3TF5 3	--	--	130	130	122	315	224	160	160
	3TF5 4	--	--	--	--	130	315	224	160	160
Рабочий диапазон 50 до 200 A
3UF1 852-3BA00	3TF5 0	110	87	76	71	65	355	224	160	160
	3TF5 1 ⁴)	140	111	97	90	83	355	224	160	200
	3TF5 2 ⁴)	170	135	118	109	101	355	224	160	200
	3TF5 3	200	162	143	132	122	355	224	160	200
	3TF5 4	--	198	174	161	149	355	224	160	200
	3TF5 5	--	200	200	194	178	355	224	160	200
	3TF5 6	--	--	--	200	200	355	224	160	200
Рабочий диапазон 63 до 250 A
3UF1 854-3CA00	3TF5 2	170	135	118	109	101	400	250	160	200
	3TF5 3 ⁴)	205	162	143	132	122	400	250	400	355
	3TF5 4 ⁴)	250	198	174	161	149	500	400	400	355
	3TF5 5	300	238	208	194	178	500	400	400	355
	3TF5 6	--	250	250	250	238	500	400	400	355
	3TF5 7	--	--	--	--	250	500	400	400	355
Рабочий диапазон 100 до 400 A
3UF1 856-3DA00	3TF5 4	250	198	174	161	149	500	400	400	355
	3TF5 5 ⁴)	300	238	208	194	178	500	400	630	450
	3TF5 6 ⁴)	400	318	278	259	238	800	500	500	450
	3TF5 7	--	378	332	307	284	800	500	630	450
	3TF5 8	--	400	400	400	376	800	500	630	450
	3TF5 9	--	--	--	--	400	800	500	630	450
Рабочий диапазон 125 до 500 A
3UF1 857-3EA00	3TF5 5	300	238	208	194	178	500	400	630	450
	3TF5 6	400	318	278	259	238	800	500	500	450
	3TF5 7 ⁴)	475	378	332	307	284	800	500	630	450
	3TF6 8	500	500	440	408	376	800	500	630	450
	3TF6 9	--	--	500	500	500	800	500	630	450
Рабочий диапазон 160 до 630 A
3UF1 868-3FA00	3TF5 6	400	318	278	259	238	800	500	500	450
	3TF5 7	475	378	332	307	284	800	500	630	450
	3TF6 8 4)	630	502	440	408	376	1000	500	630	450
	3TF6 9 4)	--	630	572	531	500	1000	500	630	450
Рабочий диапазон 200 до 820 A
3UF1 869-3GA00	3TF6 8 4)	630	502	440	408	376	1000	500	630	450
3UF1 869-3GA00	3TF6 9 4)	820	662	572	531	500	1000	500	630	450

1) Тип координации и аппараты защиты от короткого замыкания в соответствии с IEC 60947-4-1/DIN VDE 660 часть 102:

Тип координации "1”: В случае короткого замыкания, контактор или пускатель не должен представлять опасность для персонала или для установки. Они не обязательно должны остаться пригодными для дальнейшей эксплуатации без ремонта и замены деталей.
Тип координации "2”: В случае короткого замыкания, контактор или пускатель не должен представлять опасность для персонала или для установки. Они должны остаться пригодными для дальнейшей эксплуатации. Возможно лишь залипание контактов.

2) Допуск напряжения +5%.

3) Следует придерживаться рабочего напряжения.

4) Возможна установка на контакторе.

Чертеж

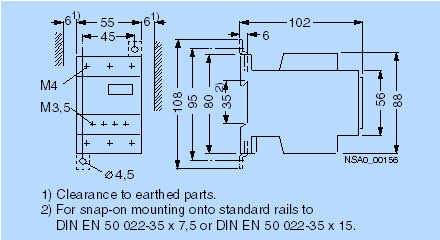

3UF1 843 трансформатор тока

3UF1 845 трансформатор тока для отдельной установки: для винтового монтажа или для навески на стандартной 35 мм монтажной рейке
по EN 50022

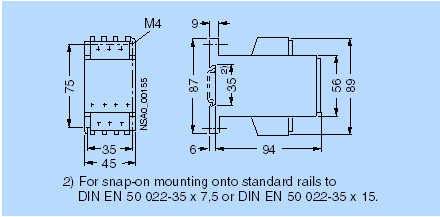

3UF1 847 до 3UF1 852
трансформаторы тока для навески на стандартной 75 мм монтажной рейке
по EN 50023 с монтажной платой

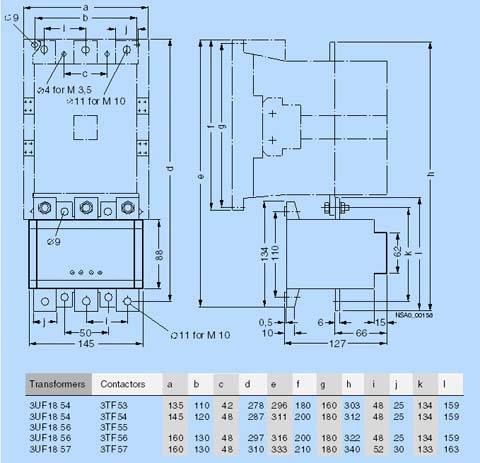

3UF1 854 до 3UF1 857 трансформаторы тока

для контакторов 3TF5 3 до 3TF5 7

3UF1 868-3FA00, 3UF1 868-3GA00 трансформаторы тока

для контактора 3TF6 8

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3TX7446-0A	КРЫШКА КОНТАКТОВ ДЛЯ МОНТАЖА НА КОНТАКТОРЫ: 3TF34, 3TF35 И 3TF44, 3TF45 И 3VU16 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ	0.006	по запросу (D)	1
3TX7466-0A	КРЫШКА КОНТАКТОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЯ ТОКА 3UF18 47,3UF18 48 ДЛЯ МОНТАЖА НА 3TF46 ДO 3TF49 КОНТАКТОРЫ И 3TK48	0.035	по запросу (D)	1
3TX7466-0B	TERMINAL COVER, SHORT FOR COVER FOR CONTACTOR MOUNTING WITHOUT BOX TERMINALS FOR 3UF1847,3UF1848 CURRENT TRANSFORMERS COMPRISES 6 COVERS INCL. 5 COVERS	0.013	по запросу (D)	1
3TX7506-0A	КРЫШКА КОНТАКТОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЯ ТОКА 3UF18 50,3UF18 52 ДЛЯ МОНТАЖА НА КОНТАКТОРЫ 3TF50 ДO 3TF52 И 3TK50	0.041	по запросу (D)	1
3TX7506-0B	КРЫШКА КОНТАКТОВ, КОРОТКАЯ КРЫШКА ДЛЯ МОНТАЖА НА КОНТАКТОР БЕЗ БЛОКА РАМОЧНЫХ ЗАЖИМОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЯ ТОКА 3UF1850,3UF1852	0.019	по запросу (D)	1
3TX7536-0A	КРЫШКА КОНТАКТОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЯ ТОКА 3UF1856,3UF1857 ДЛЯ ДЛЯ МОНТАЖА НА 3TF53 ДO 3TF57 И 3TK52/3TK54/3TK56 КОНТАКТОРЫ	0.112	по запросу (D)	2
3TX7536-0B	КРЫШКА КОНТАКТОВ, КОРОТКАЯ КРЫШКА ДЛЯ МОНТАЖА НА КОНТАКТОРЫ БЕЗ БЛОКА РАМОЧНЫХ ЗАЖИМОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЯ ТОКА 3UF1856/57	0.057	по запросу (D)	1
3TX7686-0A	КРЫШКА КОНТАКТОВ ДЛЯ 3UF18683 ПРЕОБРАЗОВАТЕЛЯ ТОКА И ДЛЯ 3TF68 КОНТАКТОРА	0.41	4 - 6 недель (B)	1
3TX7686-0B	КРЫШКА КОНТАКТОВ, КОРОТКАЯ ДЛЯ ВИНТОВОГО СОЕДИНЕНИЯ МЕЖДУ 3TF68 КОНТАКТОРОМ И 3UF18683 ПРЕОБРАЗОВАТЕЛЕМ ТОКА	0.085	6 - 8 недель (C)	1
3TX7696-0A	КРЫШКА КОНТАКТОВ ДЛЯ 3UF18683G ПРЕОБРАЗОВАТЕЛЯ ТОКА И ДЛЯ 3TF69 ДЛЯ МОНТАЖА НА КОНТАКТОР 3TF69	0.41	4 - 6 недель (B)	1
3TX7696-0B	КРЫШКА КОНТАКТОВ, КОРОТКАЯ ДЛЯ ВИНТОВОГО СОЕДИНЕНИЯ МЕЖДУ 3TF69 КОНТАКТОРОМ И 3UF18683G ПРЕОБРАЗОВАТЕЛЕМ ТОКА	0.102	6 - 8 недель (C)	1
3UF1843-1BA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ ОТДЕЛЬНОЙ УСТАНОВКИ 2.5A/1A, 0.1VA	0.488	6 - 8 недель (C)	1
3UF1843-2AA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ ОТДЕЛЬНОЙ УСТАНОВКИ 12.5A/1A, 0,1VA	0.485	6 - 8 недель (C)	1
3UF1843-2BA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ ОТДЕЛЬНОЙ УСТАНОВКИ 25A/1A, 0,1VA	0.49	6 - 8 недель (C)	1
3UF1845-2CA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ ОТДЕЛЬНОЙ УСТАНОВКИ 50A/1A, 0,1VA	0.694	6 - 8 недель (C)	1
3UF1847-2DA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 65A/1A, 0.1VA	1.182	6 - 8 недель (C)	1
3UF1848-2EA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 100A/1A, 0.1VA	1.232	6 - 8 недель (C)	1
3UF1850-3AA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 130A/1A, 0,1VA	1.745	6 - 8 недель (C)	1
3UF1852-3BA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 200A/1A, 0.1VA	1.89	6 - 8 недель (C)	1
3UF1854-3CA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 250A/1A, 0.1VA	3.618	6 - 8 недель (C)	1
3UF1856-3DA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 400A/1A, 0.1VA	3.851	6 - 8 недель (C)	1
3UF1857-3EA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 500A/1A, 0.1VA	4.138	6 - 8 недель (C)	1
3UF1868-3FA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 630A/1A, 0.1VA	7.782	6 - 8 недель (C)	1
3UF1868-3GA00	ТРАНСФОРМАТОР ТОКА, 3-ФАЗНЫЙ ДЛЯ МОНТАЖА НА КОНТАКТОРЕ И ОТДЕЛЬНОЙ УСТАНОВКИ 820A/1A, 0.1VA	8.92	6 - 8 недель (C)	1
