 | Область применения | | Дальнейшая информация |

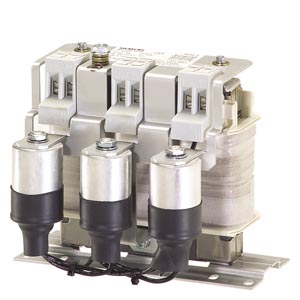

Трехфазные фильтры Синусоидальные фильтры устанавливаются на выходе преобразователей частоты, и токи двигателя протекают через него. Выходные величины преобразователя частот изменяются и фильтруются таким образом, что напряжения и токи на двигателе становятся практически синусоидальными. Это приводит к уменьшению потерь в двигателе и его работа становиться менее шумной. При использовании длинных кабельных линий к двигателю синусоидальные фильтры снижают также пики токов нагрузки, обусловленные наличием емкости кабелей.
Двигатели с повышенной защитой против взрыва EX(d) могут получать питание от преобразователей частоты при использовании синусоидального фильтра. Если синусоидальный фильтр размещается выше Ex(d) двигателя в преобразователе, пожалуйста, свяжитесь с нами для получения более подробной информации об условиях эксплуатации.
Допустимые длины кабельных линий к двигателю при использовании синусоидальных фильтров:
- 200 м при экранированном (с металлической оболочкой) кабеле двигателя
- 300 м при неэкранированном (с пластмассовой оболочкой) кабеле двигателя
Примечание:
Перечень параметров, которые не должны быть превышены:
- Максимальная длина кабеля двигателя 200 м при экранированном кабеле
- Максимальная длина кабеля двигателя 300 м при неэкранированном кабеле
- Максимальное поперечное сечение кабелей двигателей для классов работы:
- до 2.2 kВт/1.5 мм²
- > 2.2 kВт ≤ 7.5 kВт/2.5 мм²
- > 7.5 kВт ≤ 11 kВт/4 мм²
- > 11 kВт ≤ 22 kВт/10 мм²
- > 22 kВт ≤ 30 kВт/16 мм²
- > 30 kВт ≤ 37 kВт/25 мм²
- > 37 kВт ≤ 50 kВт/35 мм²
- > 50 kВт ≤ 75 kВт/70 мм²
- Максимальная частота ШИМ 8 kГц
- Максимальная частота на двигателе с выходным реактором 200 Гц
- Максимальная частота на двигателе с синусоидальным фильтром 100 Гц
- UN 3 AC 500 В +5% (+10% синусоидальный фильтр)
Если эти параметры не удовлетворяют вашим требованиям, возможны решения по условиям клиента. Для получения дальнейшей информации обратитесь в Бремен: E-Mail: MD_Anfrage@brmr.siemens.de
Для синусоидальных фильтров, не приведенных в данных для заказа:
Дальнейшая информация
| | Область применения | | Дальнейшая информация |
Трехфазные фильтры Нижеследующее применимо к исполнениям (см. данные для заказа): Стандартные (Каталог LV 60): Параметры: - Параметры указываются в данных для заказа. - Стандарты, апробации могут отличаться от стандартных продуктов каталога LV60. - За дополнительными сведениями обращайтесь в службу технической поддержки: e-mail: Anfrage@mdexx.com
Заказные данные
| | Область применения | | Дальнейшая информация |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 4EF1105-0GB | 4M3 | SINE-WAVE FILTER; PN(KW):1,5; UN(V):500; F(HZ):100; IEFF(A):4; LN(MH):12; F TAKT(KHZ):8; EN 61558-2-20; TA/ISOKL:40 /F >CHOKE< | 273.70 |
| 4EF1105-2GB | 4M3 | SINE-WAVE FILTER; PN(KW):4; UN(V):500; F(HZ):100; IEFF(A):10; LN(MH):5; F TAKT(KHZ):8; EN 61558-2-20; TA/ISOKL:40 /F >UL/CSA-RECOGNIZED< >CHOKE< | 418.60 |
| 4EF1105-3GB | 4M3 | SINE-WAVE FILTER; PN(KW):7,5; UN(V):500; F(HZ):100; IEFF(A):17,5; LN(MH):3,2; F TAKT(KHZ):8; EN 61558-2-20; TA/ISOKL:40 /F >UL/CSA-RECOGNIZED< >CHOKE< | 626.75 |
