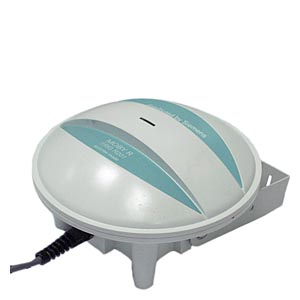

TRIG R201 Триггер MDS TRIG R 201 используется для мгновенной активизации заранее определенной подачи сигнала ("мигания") MDS R 202.
Дизайн
TRIG R201 TRIG R201 защищен от пыли и воды. У каждого TRIG R201 имеется монтажный набор для гибкой ориентации положения. Для работы достаточно лишь напряжения 24 В переменного тока или 36 В постоянного тока.
Функции
TRIG R201 Если MDS R202 попадает в поле TRIG R201, то MDS активизирует заранее запрограммированную и обычно быструю подачу сигнала ("мигание"). Большее количество точек локализации регистрируется там, где этого требует сопровождение объекта. Напр., зависящее от направления пересечение проходов и ворот или переход из одной зоны в другую. Когда MDS посылает активизированный триггером TRIG R201 сигнал ("мигание"), то этот сигнал содержит идентификатор MDS плюс конфигурируемый идентификационный номер TRIG R201. На TRIG R201 можно установить до 32768 различных номеров.
Технические данные
TRIG R201 | TRIG R 201 | |
|---|---|
| Активное поле | |
| Уровень 8 (высокий) | от 4,5 до 6,0 м |
| Уровень 7 | от 4,0 до 5,0 м |
| Уровень 6 | от 2,5 до 3,0 м |
| Уровень 5 | от 2,1 до 2,7 м |
| Уровень 4 | от 1,8 до 2,5 м |
| Уровень 3 | от 1,7 до 2,1 м |
| Уровень 2 | от 1,5 до 1,8 м |
| Уровень 1 (низкий) | от 1,1 до 1,2 м |
| Электрические данные | |
| Источник питания | 24 В перем. тока или 36 В пост. тока |
| Мощность потерь, макс. | 4,2 Вт |
| Рабочий ток, макс. | 250 мА |
| Предельные значения, напряженность поля | 125 А/м на корпусе (ANSI/IEEE C 95.1)51,5 дБ мкА/м на расстоянии 10 м (ETSI) |
| Предел распространения | 18,9 мкВ/м на расстоянии 300 м (FCC) |
| Условия окружающей среды / физические свойства | |
| Рабочая температура | от -30 до +60 °C |
| Температура хранения | от -40 до +70 °C |
| Влажность воздуха | 0 – 100 % (без конденсации) |
| Диаметр | 22,9 см |
| Глубина | 12,7 см |
| Вес | 1 кг |
| Род защиты | IP 65 |
| Материал корпуса | Пригодный для пищевых продуктов полиэстер – комбинированный материал |
| Крепление / возможности фиксации | |
| Поддерживающие скобы (входят в объем поставки) | Монтаж на потолке или на стене |
| Официальные допуски к эксплуатации | |
| FCC | Часть 15, класс B |
| EN 55022 | Класс B |
| EN55024 | |
| в соответствии с TÜV GS | EN 60950 |
| Директивы по электромагнитной совместимости | 89/ 336/ EEC |
