Тросовые выключатели SIGUARD Тросовые выключатели используются для контроля или для устройств АВАРИЙНОЙ ОСТАНОВКИ на участках установок с особой опасностью.
Поскольку эффективный диапазон использования тросовых выключателей ограничен только длиной троса и связанным с ней натяжением, то большие системы могут быть так же защищены. Тросовые выключатели (требующие натяжения обоих концов) для контроля небаланса конвейерных ремней используются, прежде всего, для контроля очень длинных ременных систем.
Блоки выключателей
Тросовые выключатели с длиной троса до 50 м поставляются с 1 НО + 1 НЗ или 2 НЗ контактами и до 75 м с 1 НО + 3 НЗ контактами. Выключатели с длиной троса от 2 × 75 м и защитным устройством от небаланса ремня конвейера поставляются с 2 НО + 2 НЗ контактами.
НЗ контакты для тросовых опережающих или для тросовых управляющих сигналов имеют принудительное размыкание. НО контакты могут быть использованы, например, для целей сигнализации.
Готовность к пуску и дисплей
Тросовые выключатели с односторонним управлением подготавливаются к работе с использованием затвора (блокировки) преднатяжения.
На выключателях с блокировкой и преднатянутым тросом захват должен быть деактивирован заранее, чтобы возвратить тросовый выключатель к его первоначальному положению.
Тросовый выключатель и конвейерный ремень выводящие из равновесия следящую систему, могут поставляться с установленным на заводе-изготовителе светодиодным индикатором LED (красный, 24 В DC). Этот световой индикатор позволяет видеть рабочее состояние выключателя на расстоянии около 50 м.
Область применения
Тросовые выключатели SIGUARD Тросовые выключатели SIRIUS используются как устройства аварийного останова (EMERGENCY-STOP) на потенциально опасных участках установок.
Тросовые выключатели могут использоваться, например, для контроля длинных ленточных конвееров.
Стандарты
Выключатели комплектуются защелкой и НЗ контактами и таким образом могут применяться в устройствах с возможностью аварийногот оставнова (EMERGENCY-STOP) в соотвтетствии с EN ISO 13850.
Они могут использоваться до категории 4 в соотвтетствии с EN 954-1.
Дополнительно
Тросовые выключатели SIGUARD Состав управления тросом

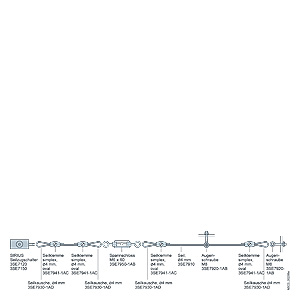

Короткая длина троса - до 25 м

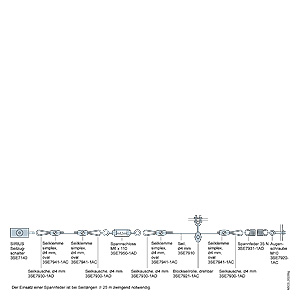

Большая длина троса - до 50 м

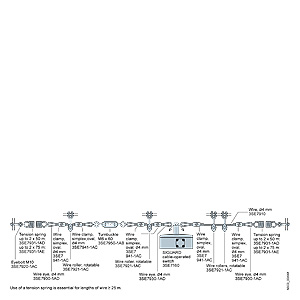

Двустороннее управление тросами до 2 X 75 м
Примечание:
При регулировке дифференциальной пружины необходимо учесть большие температурные колебания. Поливинилхлоридное покрытие в области зажима для троса должно быть удалено, чтобы гарантировать безопасное соединение.
Дальнейшая информация
Тросовые выключатели SIGUARD | Тип | 3SE7 120 | 3SE7 150 | 3SE7 140 | 3SE7 160 | 3SE7 310 |
|---|---|---|---|---|---|
| Стандарты | IEC 60947-5-1, EN 60947-5-1; IEC 60204-1, EN 60204-1 | ||||
| Сертификаты | UL/CSA | ||||
| Электрическое исполнение | Электрически изолированные контакты | ||||
| Электрическая нагрузка |
| ||||
| AC 400 В, 6 A | ||||
| AC/DC 24 В, 10 мA | ||||
| Защита от короткого замыкания | 6 A (медленно) | ||||
| Механический ресурс | > 1 млн. рабочих циклов | ||||
| Материал контактов | Чистое серебро | ||||
| Действие | Натяжение или обрыв троса | ||||
| Максимальная длина троса | 10 м | 25 м | 50 м | 2 × 50 м | – |
| Расстояние между промежуточными держателями троса, максимум | 3 м | 3 м | 5 м | 5 м | – |
| Корпус | GD Al сплав, покрытие (цвет), черный RAL 9005 | ||||
| Крышка | Стойкий к удару термопластик | ||||
| Степень защиты согласно EN 60529 | IP65 | ||||
| Температура окружающей среды | –25 °C ... +70 °C | ||||
| Установка | Исполнение для M5 | ||||
| Установочный интервал | 30 мм и 40 мм | ||||
| Входное отверстие для кабеля | 2 × (M20 × 1,5) | 1 × (M16 × 1,5) | 2 × (M25 × 1,5) | ||
| Тип подсоединения | M3.5 винтовое присоединение, пружинные зажимы | ||||
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SE7120-1BF00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ F; R ДЛИНА ТРОСА ДО 10M | 202.40 |
| 3SE7120-1BH00 | 41K | SIRIUS КАБЕЛЬ -OPER. SWITCH МЕТ. КОРПУС,2X M20X1.5 2НЗ, LATCHES ДО EN418 BUTTON RESET ДЛЯ КАБЕЛЬ S UP ДО TO 10M | 221.95 |
| 3SE7120-2DD01 | 41K | SEILZUGSCHALTER МЕТАЛЛ. КОРПУС; 2XM25X1,5 1НО 1НЗ OHNE RASTUNG NUR SEILZUGFUNKTION | 155.25 |
| 3SE7140-1BD00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 1X M16X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ ДЛЯ ДЛИНА ТРОСА ДО 50M | 472.65 |
| 3SE7140-1BD00-0AS0 | 41K | SAFETY CABLE-OPERATED SWITCH 1НО/1НЗ, КРАСНАЯ LED, 115 V, STEUTE | 442.75 |
| 3SE7140-1BD04 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 1X M16X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ С LED-ЛАМПОЙ 24VDC, КРАСНАЯ | 594.55 |
| 3SE7140-1BF00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 1X M16X1, 5 2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ ДЛЯ ДЛИНА ТРОСА ДО 50M | 472.65 |
| 3SE7140-1CD00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 1X M16X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КЛЮЧОМ ДЛЯ ДЛИНА ТРОСА ДО 50M | 568.10 |
| 3SE7141-1EG10 | 41K | SIRIUS ROPE SWITCH W. EMER-STOP METAL ENCLOSURE,3XM20X1.5; 1NO+3NC, LATCHING TO AND TURN-TO-RESET, FOR ROPE LENGTHS UP TO 75M | 407.10 |
| 3SE7150-1BD00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ ДЛЯ ДЛИНА ТРОСА ДО 25M | 202.40 |
| 3SE7150-1BD04 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ С LED-ЛАМПОЙ 24VDC, КРАСНАЯ | 322.00 |
| 3SE7150-1BF00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ ДЛЯ ДЛИНА ТРОСА ДО 25M | 202.40 |
| 3SE7150-1BH00 | 41K | КАБЕЛЬ -OPERATED SWITCH МЕТАЛЛИЧЕСКИЙ КОРПУС, 2X M20X1.5 1НО+2НЗ, LATCHES ДО EN ISO 13850 BUTTON RESET C ЖЕЛТ. КРЫШКА | 221.95 |
| 3SE7150-1CD00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 1НО+1НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КЛЮЧОМ ДЛЯ ДЛИНА ТРОСА ДО 25M | 220.80 |
| 3SE7150-2DD00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 1НО+1НЗ, БЕЗ ФИКСАЦИИ ДЛЯ ДЛИНА ТРОСА ДО 25M | 155.25 |
| 3SE7150-2DD04 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M20X1, 5 1НО+1НЗ, БЕЗ ФИКСАЦИИ С LED-ЛАМПОЙ 24VDC, КРАСНАЯ | 276.00 |
| 3SE7160-1AE00 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M25X1, 5 2НО+2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN419 РАЗБЛОКИРОВКА КНОПКОЙ 2-SEITIGE BETAETIGUNG ДЛЯ ДЛИНА ТРОСА ДО 100M | 503.70 |
| 3SE7160-1AE04 | 41K | SIGUARD-ТРОСОВЫЙ ВЫКЛЮЧАТЕЛЬ МЕТАЛЛ. КОРПУС, 2X M25X1, 5 2НО+2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ С LED-ЛАМПОЙ 24VDC, КРАСНАЯ | 621.00 |
| 3SE7160-1BD00 | 41K | SIRIUS CABLE-OPER.SWITCH+LEVER METAL ENCLOSURE, 2XM25X1.5 1NO+1NC, LATCHING EN ISO 13850 AND BUTTON RESET, ACTUATION ON BOTH SIDES FOR ROPE LENGTHS UP TO 2X75M | 472.65 |
| 3SE7160-1BD00-0AS5 | 41K | SAFETY CABLE-OPERATED SWITCH МЕТ. CASING 2XM25X1.5 1НО 71НЗ, КРАСНАЯ LED, 115 V AC, BUT USABLE ДО -32 DEG. (STANDARD -25 DEG.) | 630.20 |
| 3SE7310-1AE00 | 41K | УСТРОЙСТВО КОНТРОЛЯ БОКОВОГО СМЕЩЕНИЯ ПОЛОТНА МЕТАЛЛ. КОРПУС, 2X M25X1, 5 2НО+2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ | 652.05 |
| 3SE7310-1AE04 | 41K | УСТРОЙСТВО КОНТРОЛЯ БОКОВОГО СМЕЩЕНИЯ ПОЛОТНА МЕТАЛЛ. КОРПУС, 2X M25X1, 5 2НО+2НЗ, С ФИКСАЦИЕЙ СОГЛАСНО EN418 РАЗБЛОКИРОВКА КНОПКОЙ С LED-ЛАМПОЙ 24VDC, КРАСНАЯ | 767.05 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SE7910-2AA | 41K | СТАЛЬНОЙ ТРОС 2.5MM (ДЛИНА 10M) | 47.27 |
| 3SE7910-2AB | 41K | СТАЛЬНОЙ ТРОС 2.5MM (ДЛИНА 15M) | 71.07 |
| 3SE7910-2AC | 41K | СТАЛЬНОЙ ТРОС 2.5MM (ДЛИНА 20M) | 95.11 |
| 3SE7910-2AH | 41K | СТАЛЬНОЙ ТРОС 2.5MM (ДЛИНА 50M) | 238.05 |
| 3SE7910-3AA | 41K | СТАЛЬНОЙ ТРОС 4MM (ДЛИНА 10M) | 69.81 |
| 3SE7910-3AB | 41K | СТАЛЬНОЙ ТРОС 4MM (ДЛИНА 15M) | 104.65 |
| 3SE7910-3AC | 41K | СТАЛЬНОЙ ТРОС 4MM (ДЛИНА 20M) | 138.00 |
| 3SE7910-3AH | 41K | СТАЛЬНОЙ ТРОС 4MM (ДЛИНА 50M) | 346.15 |
| 3SE7920-1AB | 41K | РЫМБОЛТ M8 С ГАЙКОЙ | 9.90 |
| 3SE7920-1AC | 41K | РЫМБОЛТ M10, С ГАЙКОЙ | 10.02 |
| 3SE7921-1AA | 41K | КРЕПЕЖ ДЛЯ НАТЯЖНОГО БЛОКА | 3.89 |
| 3SE7921-1AB | 41K | НАТЯЖНОЙ БЛОК, ФИКСИРОВАННЫЙ | 13.80 |
| 3SE7921-1AC | 41K | НАТЯЖНОЙ БЛОК, ВРАЩАЮЩИЙСЯ | 16.33 |
| 3SE7930-1AC | 41K | ROPE EYE 3MM | 2.36 |
| 3SE7930-1AD | 41K | ROPE EYE 4MM | 2.36 |
| 3SE7931-1AB | 41K | ПРУЖИНА (13N) | 20.36 |
| 3SE7931-1AD | 41K | ПРУЖИНА (35N) | 30.02 |
| 3SE7931-1AE | 41K | SPRING HIGHER THAN 35N ДЛЯ CABLE-OPERATED SWITCH | 34.04 |
| 3SE7941-1AB | 41K | ЗАЖИМ ТРОСА 3 MM | 8.96 |
| 3SE7941-1AC | 41K | ЗАЖИМ ТРОСА, OVAL, 4 MM, | 12.65 |
| 3SE7942-1AA | 41K | ЗАЖИМ ТРОСА, 5 MM, | 2.94 |
| 3SE7943-1AB | 41K | ЗАЖИМ ТРОСА (СИМПЛЕКС), 3MM | 3.89 |
| 3SE7943-1AC | 41K | ЗАЖИМ ТРОСА, СИМПЛЕКС, 4 MM, | 4.36 |
| 3SE7944-1AC | 41K | ЗАЖИМ ТРОСА, ДУПЛЕКС, 4 MM, | 6.37 |
| 3SE7950-1AB | 41K | НАТЯЖНОЙ ЗАМОК, M6X60, С NUT | 14.84 |
| 3SE7950-1AD | 41K | НАТЯЖНОЙ ЗАМОК M6 X 110 | 41.98 |
| 3SX3235 | 41K | СВЕТОДИОД КРАСНАЯ 24V DC ДИАМЕТР 25MM ДЛЯ M20X1, 5 РЕЗЬБОВОЕ СОЕДИНЕНИЕ | 97.87 |
