TS-3 термодатчик Температурный зонд TS-3 подает входной сигнал для температурной компенсации определенных ультразвуковых измерительных преобразователей уровня от Siemens Milltronics.
Особенности
TS-3 термодатчик - Химически стойкий корпус из Tefzel
- Короткое время реагирования
- Допуск для использования во взрывоопасных зонах
Область применения
TS-3 термодатчик Температурный зонд TS-3 подает входной сигнал для температурной компенсации определенных ультразвуковых приборов измерения уровня от Siemens Milltronics. Температурная компенсация необходима тогда, когда при использовании возникают температурные колебания звуковой среды.
Температурный зонд устанавливается вблизи ультразвукового конуса соотвествующего ультразвукового сенсора. Таким образом принимается сигнал, который отражает внешнюю температуру звуковой среды. При монтаже температурного зонда обратить внимание на то, что он не должен подвергаться прямому солнечному излучению.
TS-3 работает с ультразвуковыми сенсорами, не имеющими встроенный температурный зонд. Его использование рекомендуется и тогда, когда применение встроенного температурного зонда (определенных конструкций сенсора) ограничено.
Следующие условия являются типичными для использования зонда TS-3: необходима быстрая реакция на температурные колебания, используется фланцевый ультразвуковой сенсор или встречаются очень высокие температуры.
TS-3 не совместим с приборами, использующими температурные зонды TS-2 или LTS-1. Более подробную информацию Вы найдете в руководстве по эксплуатации соответствующего измерительного преобразователя.
Дизайн
TS-3 термодатчик

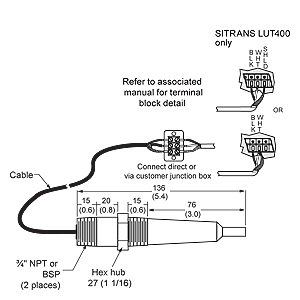

Соединения температурного зонда TS-3
Технические данные
TS-3 термодатчик | Режим работы |
|
|---|---|
| Принцип измерений | Датчик температуры |
| Вход |
|
| Диапазон измерений | -40 до +150 °C(-40 до + 302 °F) |
| Выход |
|
| Время отклика |
|
| Усиленная циркуляция (изменение температуры: 63 %) | 55 с |
| Фланцы, усиленная циркуляция | 90 с |
| Естественная конвекция | 150 с |
| Установленные рабочие условия |
|
| Инструкции по установке | Монтаж на улице или в помещении, исключить монтаж на открытых солнечных лучах |
| Давление | Макс. 4 bar (400 кПа/60 psi) |
| Конструкция |
|
| Материал корпуса | Tefzel (Tefzel стойкий к большинству хим. Реагентов). |
| Сигнальный кабель | 2-жильный, 0.5 мм2 (20 AWG), экранированный, силиконовая изоляция |
| Присоединение к процессу | ¾“ NPT или ¾“ BSP, полностью герметизированный |
| Сертификаты и разрешения | CE, FM, CSA, CENELEC |
Чертеж
TS-3 термодатчик

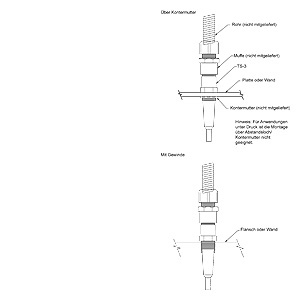

Размеры температурного зонда TS-3
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1813-.... | 851 | температурный сенсор TS-3, температурная компенсация, применение, где происходят сильные изменения температуры | 221.54 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1930-1BE | 851 | КОНТРГАЙКА 3/4 | 14.84 |
| 7ML1930-1BJ | 851 | ТАБЛИЧКА НА КОРПУС ПРИБОРА, 12 Х 45ММ, С ОТВЕРСТИЕМ | 45.58 |
| 7ML1998-1EM31 | 8ZM | руководство по эксплуатации, температурный сенсор, немецкий | 12.72 |
| 7ML1998-5EM01 | 8ZM | MANUAL, TS-3, ENGLISH | 12.72 |
