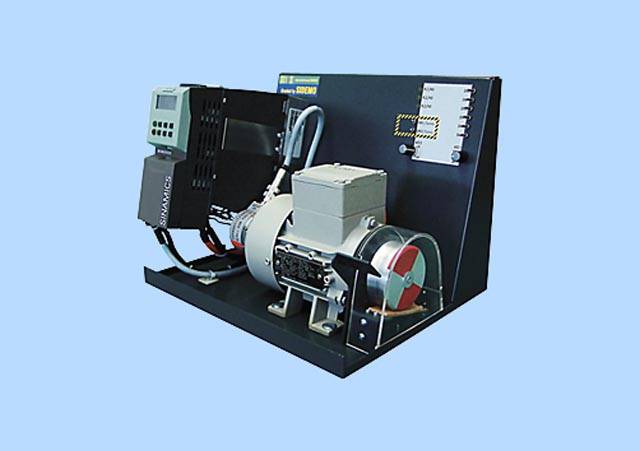

Область применения  Учебный стенд был разработан для обучения и демонстрации системы SINAMICS G120 на месте. Он может демонстрировать и помочь в понимании широкого диапазона функций SINAMICS G120. Стенд использует CU240S DP F в качестве блока управления, с помощью которого можно продемонстрировать интерфейс PROFIBUS и функции безопасности. |
Дизайн - Система привода, включающая в себя:
- управляющий модуль CU240S DP-F
- Силовой модуль PM240 с размером корпуса FSA, 0.37 кВт
- Базовая панель оператора (BOP)
- Асинхронный двигатель 1LA7060‑4AB10
- Датчик
- Нагрузочное оборудование (динамометр)
- Пост управления с тумблерами и потенциометрами
- Силовой кабель, кабель PROFIBUS
- Чемодан для хранения и транспортировки (ящик Tanos из твердого пластика)
Учебный стенд поставляется готовым к эксплуатации. В качестве опции стенд может быть поставлен в ящике Zarges (ящик в прочной жесткой оболочке). |
Технические данные | Учебный стенд SINAMICS G120 | | | Входное напряжение | 230 В 1 AC | | Класс защиты по DIN VDE 0470 часть 1, EN 60529, IEC 529 | IP00 | | Допустимая окружающая температура | | - Хранение и транспортировка
| – 20 °C дo + 60 °C | | | + 5 °C дo + 40 °C | | Ширина | 540 мм | | Высота | 500 мм | | Глубина | 400 мм | | Вес, прибл. | 13 кг |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6AG1064-1AA02-0AA0 | АДАПТЕР ДЛЯ БЛОКА ПИТАНИЯ 110 V/ 230 V AC | 6.5 | 6 - 8 недель (C) | 1 | | 6ZB2480-0CD00 | ГОТОВОЕ-К-РАБОТЕ УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ И ПРЕЗЕНТАЦИЙ, СОСТОЯЩЕЕ ИЗ БЛОКА УПРАВЛЕНИЯ CU240 S DP-F, СИЛОВОГО МОДУЛЯ PM240 (РАЗМЕР А), ИНДУКЦИОННОГО МОТОРА 1LA С ЭНКОДЕРОМ И УСТРОЙСТВОМ НАГРУЗКИ МОТОРА И БАЗОВОЙ ПАНЕЛЬЮ ОПЕРАТОРА, ВКЛЮЧАЯ ТРАНСПОРТНЫЙ КЕЙС | 13 | по запросу (D) | 1 |
|
|
