Удлинение каналов управления CATVision/LwLVision - Отображение и контроль

CATVision и LwLVision (Keyboard Video Mouse Extenders) от Guntermann & Drunck могут быть использованы в проектах SIMATIC PCS 7 для физического разделения компьютеров и операторских терминалов на расстояние от 10 до 200 м.

CATVision and LwLVision передают сигналы от клавиатуры, видео, манипулятора типа "мышь", аудио и RS 232 через различные среды. Поскольку CATVision с CAT5-, CAT6- or CAT7-кабелем можно соединять с мостом на расстояние до 200м в зависимости от разрешения, LwLVision позволяет передавать сигналы через оптический кабель на расстояние до 10,000 м.

Область применения

С помощью CATVision и LwLVision происходит удлинение каналов управления, при этом оперативный персонал может управлять процессом и производить его мониторинг из диспетчерской комнаты и компьютеры, расположенные в безопасном и хорошо кондиционированной комнате, отделены от операторских панелей.

Дизайн

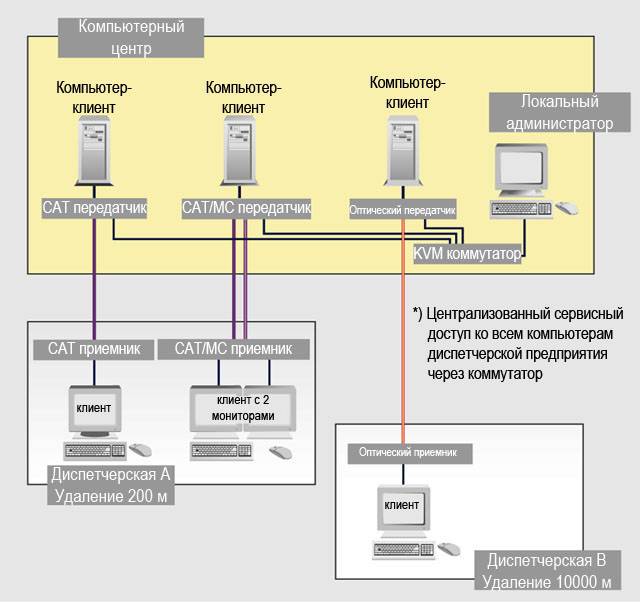

CATVision и LwLVision, каждый из которых содержит один передатчик и один приемник, доступны в настольном исполнении и в 19" стоечном исполнении и соединяются друг с другом посредством кабеля CAT (5/6/7) или оптическим кабелем. Данные пакеты независимы от системной платформы и операционной системы. Для соединения с компьютером используются стандартные интерфейсы. Для настройки не требуется дополнительное программное обеспечение. В сочетании с коммутатором за всеми компьютерами в диспетчерской может осуществляться мониторинг одним администратором.

В отличие от других версий CATVision версии CATVision/MC2, CATVision/MC3 и CATVision/MC4 поддерживают передачу 2, 3 или 4 видео сигналов. Это особенно важно для multi-VGA операций до 4 мониторов. В полной конфигурации возможно передача сигналов Видео1, Видео2, Видео3, Видео4, Клавиатура, Манипулятор типа "мышь", RS 232 и Аудио через кабель 4 CATx с использованием специальных устройств (передатчик и приемник).

Технические данные

Спецификация	CATVision	LwLVision
Максимальное расстояние передачи в m	200 (в зависимости от разрешения)	550/10,000
Передаваемые сигналы	Клавиатура, видео, мышь	Клавиатура, видео, мышь, RS 232
Дополнительные сигналы	RS 232, Аудио (качество CD)	Аудио (качество CD)
Клавиатура/мышь формат	PS/2 и USB (а также смешанный режим)
Видео формат	Аналоговый	Аналоговый и цифровой
Максимальное видео разрешение	1600 x 1200 при 85 Hz (в зависимости от расстояния)	1280 x 1024 при 75 Hz, 1600 x 1200 при 60 Hz
Среда передачи	CAT5-/CAT6-/CAT7 кабель	Много-/одно жильный
Компенсация длины	IVT (video amplification adjustable)	Не применяется
Температурная компенсация	IVT (различается по типу кабеля)	Специальные устройства для каждого типа
Компенсация задержки (опционально)	IVT ()	Не применяется
Автоматическая калибровка размера экрана	Не применяется	Автомасштабирование
Автоматическая видео оптимизация	Не применяется	Автоматическая видео оптимизация

Дальнейшая информация

Guntermann & Drunck GmbH
Systementwicklung
Dortmunder Str. 4a
57234 Wilnsdorf, Germany

Tel.: +49 27 39-89 010
Fax: +49 27 39-89 0120

E-mail: sales@GDsys.de

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.gdsys.de/
