Продукты фирмы Siemens, снабженные UID, дают возможность выполнить требования MIL-STD-130 и DFAR 252.211-7003. Для ярлыков и табличек технических данных, содержащих UID, спроектирован комплект для проверки соответствия UID (UID-Compliance Kit). Имеется комплект проверки соответствия UID DPM (DPM UID Checker Kit) для длинных кодов и для маркировки, нанесенной непосредственно на детали, (DPM).

Проверка выполняется в соответствии со следующими стандартами: ISO 16022, ISO 15415, ISO 15434, ISO 15418, ISO 15426-2, SAE AS9132 Laser [лазерная маркировка], SAE AS9132 Dot Peen [точечная маркировка], SAE AS9132 Electro-Chemical Etch [электрохимическое травление], действующие изменения DFARS, включая 252.211-7003, MIL-STD-130L, MIL-STD-130L Изменение 1, MIL-STD-130M, Руководство по уникальной маркировке объектов (Guide to Uniquely Marking Items) версии 1.4, Руководство по уникальной маркировке объектов (Guide to Uniquely Marking Items) версии 1.5, ATA SPEC200, глава 9 и ANSI MH10.

Особенности

• Проверяет семантику, синтаксис и форматирование элементов данных UID - обеспечивает соответствие политике и стандартам Министерства обороны в области UID
• Проверяет качество маркировки согласно международным стандартам
• Полностью собранное и готовое к эксплуатации устройство – упрощает интеграцию
• Простота эксплуатации благодаря использованию принципа plug-and-play («включай и работай») – нет необходимости в настойке
• Графический пользовательский интерфейс, позволяющий указать и выбрать объект щелчком мыши – нет необходимости в программировании
• Использование с ярлыками и табличками технических данных, содержащих UID  - широкая применимость используется военными подрядчиками и агентствами Министерства обороны для проверки на соответствие UID
• Легко встраивается в вашу текущую инфраструктуру IT, предоставляя на выходе отчет, доступный из любого инструментального средства SQL, Excel или HTML
• Генерирует отчет в электронном виде и в виде твердой копии для отправки конечному потребителю
• Совместимость с более ранними требованиями к UID MIL-STD-130, чтобы удовлетворить требованиям ваших контрактов
• Последовательно соединяет UID для легкой передачи в системный реестр UID
• Простая индикация прохода/неудачи на экране и использование зеленого и красного света
• Считывает и отображает содержимое UID на экране – служит в качестве ручной считывающей станции
• Протоколирует и архивирует операции, включая изображения – поддерживает потребности в контрольных проверках
• Генерирует пригодный для напечатания отчет о соответствии – используется  для документирования соответствия
• Хранение базы данных и сводной ведомости с данными отчета
• Позволяет контролировать коды, не являющиеся UID в соответствии с ISO 15434, подобно текущему номеру детали или национальному номеру ассортимента продуктов

Область применения

UID – это политика, которая затрагивает любого поставщика Министерства обороны США.

Дизайн

Комплект UID Compliance Kit (UID-CK) состоит из отдельного настольного устройства, подключаемого к главному ПК. Это устройство содержит фиксированную систему освещения и фокусировки, необходимую для выполнения требуемого контроля строк и классификации качества печати матриц данных. UID-CK предназначен для плоских этикетов и табличек технических данных толщиной менее 3,17 мм (1/8”). Общий размер кода не должен превышать 19 мм x 19 мм (0.75” x 0.75”).

Система UID-CK требует от вас ПК, работающего под  Microsoft Windows 2000 или Windows XP со следующими данными:

• CPU не менее 300 МГц
• RAM не менее 256 Мбайт
• Дисковод для компакт-дисков
• Не менее 100 Мбайт доступного пространства на жестком диске
• Сетевой интерфейс (Ethernet) 10/100 Мбайт
• Дисплей, способный отображать не менее 1024 х 768 пикселов, с реалистичным цветовоспроизведением

Для крупных кодов и для проверки маркировки, нанесенной непосредственно на детали, (DPM) имеется комплект DPM UID Checker Kit. Он состоит из следующих компонентов:

• Камера SIMATIC HawkEye 1510
• Лицензия на верификацию маркировки, нанесенной непосредственно на детали, (Direct Part Mark, DPM)
• Лицензия на программное обеспечение устройства для проверки соответствия UID
• Большая стойка с вертикальной подачей
• Три лампы для различных видов освещения
  • 60-миллиметровая кольцевая лампа (ISO 15415 & AS9132)
  • 100-миллиметровая лампа темного поля (AS9132)
  • 50-миллиметровая осевая лампа DOAL (AS9132)
• Три линзы (8 мм, 25 мм, 50 мм)
• Набор промежуточных колец
• Три HawkEye для освещения монтажных кронштейнов
• Контракт на поддержку программного обеспечения в течение 12 месяцев
• Кабель для подключения к Ethernet длиной 2 м и перекидной адаптер
• Блок питания для источника света
• Блок питания HawkEye

Функции

• Проверка правильности маркировки UID ―
  Комплект для проверки соответствия UID дает возможность определить, что элементы данных в маркировке матрицы данных надлежащим образом форматированы и соединены в нужной последовательности и что выводится верный UID.
• Проверка качества маркировки ―
  MIL-STD-130 требует, чтобы качество каждой машиночитаемой маркировки было проверено перед поставкой правительству США. Комплект UID Compliance Kit предоставляет в распоряжение инструментальные средства проверки и отчеты, чтобы сделать поставку в соответствии с требованиями и гарантировать, что ваша маркировка UID полностью соответствует всем действующим стандартам.


Программное обеспечение UID – это простой в использовании пакет программ, который автоматически устанавливает все пороговые величины и позволяет оператору использовать это устройство, не зная UID. Выход программного обеспечения сохраняется в формате HTML, в формате электронных таблиц и в формате баз данных. Сохраняется также изображение детали, так что возможна визуальная проверка во время контроля .

UIDWedge – это вспомогательная программа для обработки выхода (напр., SIMATIC HawkEye 1500) устройства считывания маркировки UID и получения номера UID в качестве входа для программы, работающей в ПК. UIDWedge может использоваться с любым считывающим устройством, которое посылает данные в ПК через RS232 или Bluetooth. Цель UID Wedge состоит в том, чтобы зафиксировать выход считывающего устройства, преобразовать эти данные в номер UID и послать этот номер UID другой программе, работающей в ПК, например, Excel или Notepad, работающей на собственном ПК клиента под Windows 2000 или Windows XP. Данные, выводимые UIDWedge, могут быть форматированы и посланы  в случае необходимости заранее определенной программе.

Кодировщик UID (UID Encoder) – это программа, которая ведет пользователей через процесс создания строки UID, подлежащей кодирования в матрицу данных UID (Unique IDentification – уникальный идентификатор). Используя обязательную семантику ISO 15434, эта программа автоматически помещает в строку специальные символы ASCII в нужных местах. Программа проверяет также каждую строку данных, вводимых пользователем, относительно содержания, формата и длины. Эта программа позволяет пользователям также выбирать, какую конструкцию и какой синтаксис (ATA SPEC 2000, UCC.EAN или ANSI) они собираются использовать в своем коде UID. Когда все эти данные введены и проверены, программа создает строку, которая может быть скопирована и помещена в программное обеспечение вашего оборудования для маркировки. Пользователь может также выбрать вывод изображения окончательной матрицы данных Матрица или строки в файл.

Интеграция

Комплект UID-CK или DPM UID Checker Kit подключается к главному ПК через разъем Ethernet. Возможно непосредственное подключение с помощью включенного в комплект поставки перекидного адаптера. Камеру можно подключить к локальной сети компании через DHCP или статический IP. Чтобы настроить камеру для работы с Ethernet, используется соединение через интерфейс RS232.

Технические данные

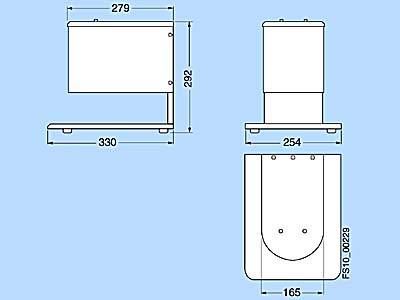

Чертеж

Заказные данные

Аксессуары
