Указания

Подробные данные о конфигурировании и вводе в действие содержатся в “Manual for Configuration, Assembly and Service [Руководство по конфигурированию, сборке и обслуживанию]”.

Окно передачи

Устройство записи/чтения (SLG) генерирует переменное индуктивное поле. Это поле сильнее всего вблизи SLG и быстро ослабляется при увеличении расстояния от SLG. Распределение поля зависит от структуры  и геометрии антенн в устройстве записи/чтения и мобильном накопителе данных (MDS).

Предпосылкой для функционирования MDS является минимальная напряженность поля у MDS, которая достигается на расстоянии S_g от устройства записи/чтения.

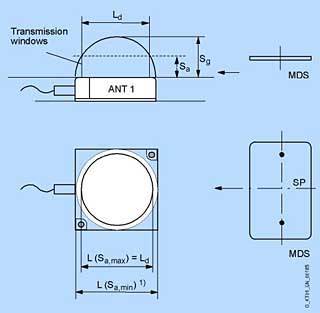

На следующем рисунке показано окно передачи между MDS и SLG:

S_a: Рабочее расстояние между MDS и SLG

S_g: Предельное расстояние (максимальное расстояние в свету между верхней поверхностью SLG и MDS, на котором передача все еще может функционировать при нормальных условиях)

L: Длина окна передачи

SP: Пересечение осей симметрии  MDS

Активное поле для MDS представляет собой круг (см. вид в плане). MDS может использоваться, как только пересечение осей симметрии MDS попадает в круг окна передачи. Направление перемещения и вращения MDS не имеет значения.

Представление зависимости скорости от количества данных

Показанные здесь характеристики должны облегчить предварительный выбор компонентов MDS и SLG для MOBY E при динамическом использовании. Эти характеристики относится к работе внутри окна передачи (L) и рабочего расстояния (Sa).

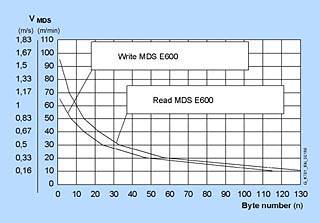

SLG 75 ANT 1/SLA 71/SLG 72 с MDS E600

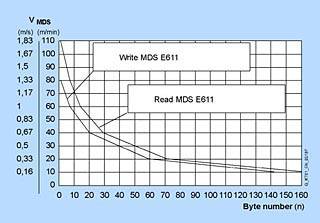

SLG 75 ANT 1/SLG 72 с MDS E611

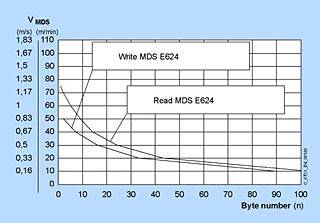

SLG 75 ANT 1/SLG 72 с MDS E624

Время передачи при чтении идентификационного номера
