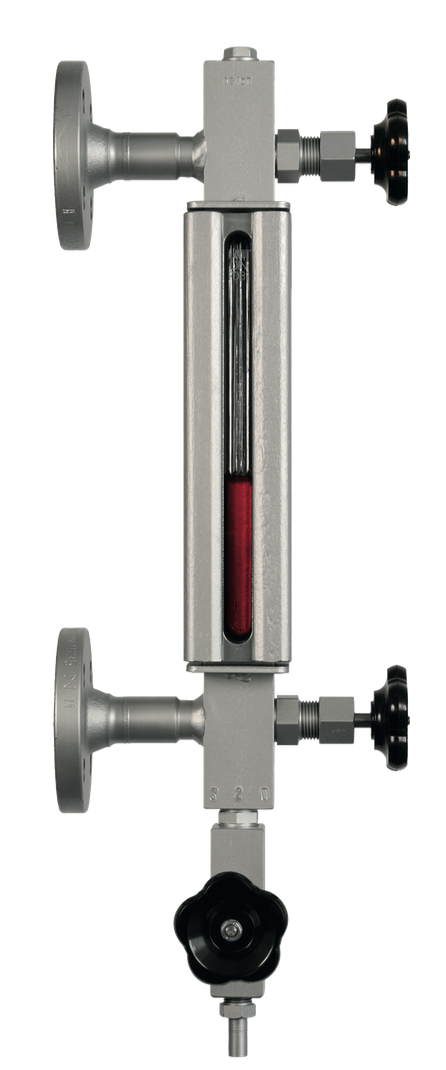

Указатель уровня со смотровым стеклом Модель LGG

■ Непрерывная индикация уровня без использования источника питания

■ Непосредственная индикация уровня

■ Индивидуальная конструкция и коррозионная

стойкость материалов обеспечивает возможность использования изделия в широком диапазоне применений

■ Химическая, нефтехимическая промышленность, добыча природного газа и нефти (на материке

и шельфе), судостроение, машиностроение, энергетическое оборудование, электростанции

■ Нефть и газ, системы теплоснабжения и охлаждения, криогенные установки

■ Изготавливается в соответствии с требованиями конкретной системы и технологического процесса

■ Предельные значения рабочих условий:

- Рабочая температура: -196 ... +374 °C 1)

- Рабочее давление: от вакуума до 250 бар 1)

■ Большое разнообразие различных технологических

присоединений и материалов

■ Дополнительно:подсветка

■ Дополнительно: обогрев и/или изоляция

1) Индивидуальные предельные значения. Для предельных значений, связанных с применением, необходимо учитывать совместное влияние температуры и давления!

Описание

Основным элементом указателя уровня со смотровым стеклом является корпус. В корпусе находится жидкостный канал (при необходимости канал подогрева), уплотнительные поверхности камер и смотровые стекла.

Снаружи корпуса монтируются или уже встроены головки клапанов и технологические присоединения. Также возможна установка дренажного или вентиляционного клапанов.

WIKA типовой лист LM 33.01 ∙ 01/2020

WIKA типовой лист LM 33.01

Стекла и/или слюдяные диски, а также уплотнения установлены, закреплены и уплотнены с помощью U-образных болтов и крышек или прижимных рамок. Используются боросиликатные стекла, соответствующие DIN 7081.

Для работы с паром до температуры 243 °C используются стекла, до 300 °C - слюда. Могут использоваться другие среды с температурой до 300 °C, в отдельных случаях - до 374 °C. Слюда используется в специальных применениях.

Отражающие стекла по DIN 7081

Падающий по направлению взгляда свет попадает в отражающие канавки плоскости смотрового стекла

и преломляется в жидкости. В случае газа свет отражается. Таким образом, уровень заполнения виден как темная колонка, газообразная среда видна как серебристая колонка над темной.

Отражающие стекла очень хорошо подходят для отображения уровня чистых жидкостей.

Если смотреть с обратной стороны, падающий свет проходит через оба смотровых стекла со средой между ними. Уровень заполнения будет отображаться либо напрямую из-за природы самой жидкости, либо в виде линии (мениска).
