Ультразвуковой барьер - SIMATIC PXS100

Sonar thru-beam sensor

Ультразвуковой барьер состоит из приемника и излучателя.

Применяется в качестве однонаправленного УЗ-барьера с излучателем и приемником
Устанавливаются 3 диапазона измерения
Электронный выход:
- коммутирующий выход
Подключение:
- Кабелем длиной 3 м
- Штекером M 8, тип В
- Штекером M 12, тип F

Функции

Режим работы

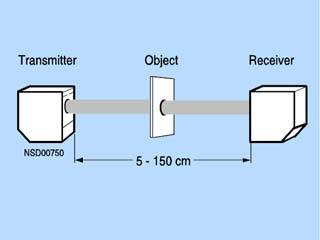

Излучатель УЗ-барьера посылает в направлении приемника узконаправленный постоянный ультразвуковой пучок.

Расположенный напротив излучателя приемник обрабатывает этот сигнал.

Прерывание пучка объектом вызывает изменение выходного сигнала.

Возможности настройки

В модуле приемника можно настроить чувствительность через контакт 2 (исполнение с замыканием) или 4 (исполнение с размыканием).

Колодка XI	Частота	Приемник/ излучатель
	Гц	см
Нет соединения	100	< 150
L–	150	< 80
L+	200	< 40

Обнаружение объекта

Минимальный размер объекта, который может быть обнаружен, зависит от расстояния между излучателем и приемником. На расстояниях менее 40 см регистрируются объекты с размерами около 2 см и более. При этом минимальный зазор между двумя объектами должен быть не менее 3 мм.

На меньших расстояниях могут распознаваться и зазоры <1 мм. На максимальном расстоянии обнаруживаются объекты размером 4 см и более. При этом зазоры между объектами должны быть >1 см.

Расположение

Технические данные

Type		3RG62 43-.P	3RG62 43-.N (излучатель)
Дальность действия	см	-	5 ... 150
Стандартная измерительная пластина
до 40 см	см	2 × 2
свыше 40 см	см	1 × 1
Рабочее напряжение (DC)	В	от 20 дo 30 В (включая остаточную пульсацию ± 10 %)
Нагрузочная способность I_e	мА	100
Ток холостого хода I₀	мА	< 20
Ультразвуковая частота	кГц	-	200
Частота коммутации
до 40 см	Гц	200	-
до 80 см	Гц	150	-
до 150 см	Гц	100	-
Задержка срабатывания
до 40 см	мс	2	-
до 80 см	мс	1,5	-
до 150 см	мс	1	-
Задержка готовности t_v	мс	< 40
Рабочий индикатор		зеленый светодиод
Материал корпуса		CRASTIN; поверхность преобразователя-эпоксидная смола
Степень защиты		IP65; IP68 с отдельным сенсором
Температурный диапазон
При работе	°C	0 ... +70
При хранении	°C	–25 ... +85

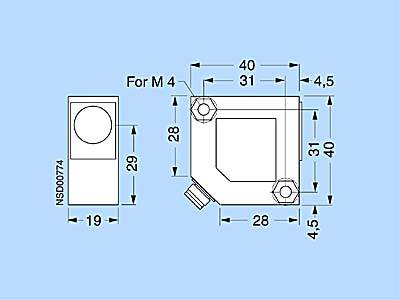

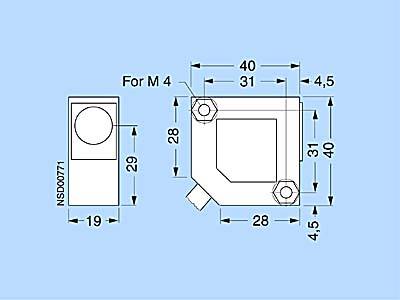

Чертеж

3RG62 -43-0..00

3RG62 -43-3..00, 3RG62 -43-7..00

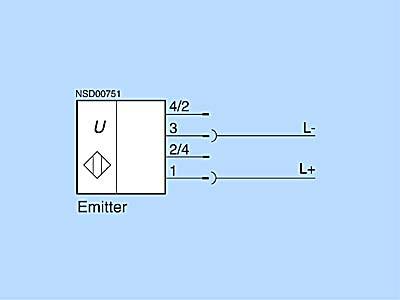

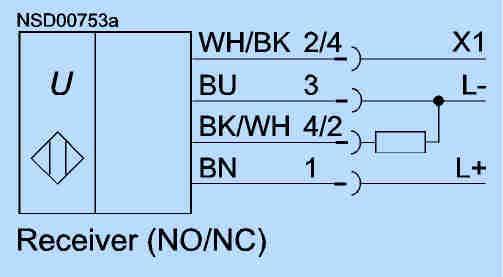

Схема подключения

Вид с задней стороны устройства

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG6243-0NN00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, ЭМИТТЕР, 2-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С КАБЕЛЕМ, 3M, PUR, IP65	0.13	3 - 5 недель (A)	1
3RG6243-0PA00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С КАБЕЛЕМ, 3M, PUR, IP65	0.135	6 - 8 недель (C)	1
3RG6243-0PB00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С КАБЕЛЕМ, 3M, PUR, IP65	0.13	3 - 5 недель (A)	1
3RG6243-3NN00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, ЭМИТТЕР, 2-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ М12, IP65	0.055	3 - 5 недель (P)	1
3RG6243-3PA00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ М12, IP65	0.059	6 - 8 недель (C)	1
3RG6243-3PB00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ М12, IP65	0.056	3 - 5 недель (P)	1
3RG6243-7NN00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, ЭМИТТЕР, 2-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ M8, IP65	0.05	6 - 8 недель (C)	1
3RG6243-7PA00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ M8, IP65	0.056	6 - 8 недель (C)	1
3RG6243-7PB00	УЛЬТРАЗВУКОВОЙ БАРЬЕР, DC 24V, SN=50...1500MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, С РАЗЪЁМОМ M8, IP65	0.052	6 - 8 недель (C)	1
