Особенности

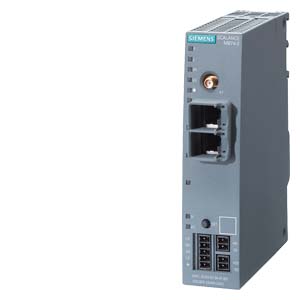

UMTS роутер SCALANCE M874
- Надежная защита данных с помощью межсетевого экрана (полная инспекция пакетов данных) и VPN соединений (IP-Sec) как встроенный компонент концепции обеспечения промышленной безопасности.
- Низкий уровень инвестиций и затрат на эксплуатацию для решения задач оперативного управления и мониторинга с удаленного центра управления.
- Снижение затрат на командировочные расходы и содержание персонала за счет дистанционного программирования и диагностики через мобильные беспроводные сети.
- Корпус формата модулей программируемого контроллера S7-1500 / станции ET200MP.
- Широкий спектр применений, обеспечиваемый поддержкой широкого диапазона частот, высокой производительностью и скоростью обмена данными.
- Использование мобильных беспроводных сервисов 2-го и 3-го поколения в зависимости от требований приложения.
- Использование во всех регионах мира.
Область применения
UMTS роутер SCALANCE M874 Модуль SCALANCE M874 может использоваться в промышленных и полупромышленных приложениях:
- Удаленное программирование и обслуживание систем автоматизации во всех регионах мира через мобильные беспроводные сети. Например, с использованием STEP 7.
- Гибкий доступ к предприятию для выполнения операций обслуживания и диагностики из любых регионов мира.
- Подключение стационарных и мобильных объектов для выполнения операций управления и мониторинга. Например,:
- Станций водоснабжения/ водоотведения
- Объектов нефте- и газоснабжения.
- Объектов тепловых сетей.
- Объектов распределения энергии.
- Насосных станций.
- Трансформаторных подстанций.
- Мониторинг состояний во всех регионах мира. Например,
- ветряных или солнечных электростанций.
- Возможность использования во всем мире, обеспечиваемая поддержкой:
- UMTS: 5-диапазонная технология.
- GSM: 4-диапазонная технология.
Замечание:
Для использования модуля необходимо наличие национальных одобрений.
Мобильный беспроводный маршрутизатор SCALANCE M874 обеспечивает встроенную поддержку функций защиты данных и защиту доступа к подключенным сетевым станциям. Он может использоваться с системой удаленного обслуживания Siemens Remote Service. Этот исчерпывающий сервис позволяет использовать удаленный доступ для выполнения мониторинга, управления и обслуживания предприятий, расположенных в любых точках мира.
Дизайн
UMTS роутер SCALANCE M874 - Прочный пластиковый корпус с поддержкой следующих вариантов установки:
- на стандартную профильную шину S7-1500,
- на стандартную профильную шину S7-300;
- на стандартную 35 мм профильную шину DIN;
- настенный монтаж.
- Интерфейс Industrial Ethernet 2 x RJ45, 10/100 Мбит/с.
- Диагностические светодиоды индикации состояния модема, состояния соединений и встроенных каналов ввода и вывода дискретных сигналов.
- Кнопка настройки SET.
- 5-полюсный терминальный блок с контактами под винт для подключения резервированных цепей питания =24 В.
- 2-полюсный терминальный блок с контактами под винт для подключения цепи дискретного входа.
- 2-полюсный терминальный блок с контактами под винт для подключения цепи дискретного выхода.
- 1 гнездо SMA для подключения UMTS/GSM антенны.
Функции
UMTS роутер SCALANCE M874 - Автоматическая установка и удержание интерактивных IP соединений в Интернете.
- Объединение распределенных IP сетей через мобильные радиосети.
- Двунаправленный IP обмен данными с центром телеуправления. Например, с ST7cc или ST7sc, WinCC или PCS 7.
- Встроенный межсетевой экран с полной инспекцией пакетов данных.
- Встроенное IPsec кодирование данных в VPN туннеле.
- Обмен данными между станциями телеуправления (обмен данными между ведомыми устройствами) через модуль TIM сервисного центра.
- Защищенный обмен данными со станциями SINAUT ST7. Может выполняться через мобильные радиосети, в которых провайдер не предоставляет динамических или фиксированных IP адресов для модема.
- Автоматическая и определяемая пользователем рассылка текстовых сообщений.
- Возможность сохранения параметров конфигурации в модуле C-PLUG (C-PLUG должен заказываться отдельно).
SCALANCE M874-3:
- 5-диапазонный UMTS с диапазонами частот 800/850/1700/1900/2100 МГц.
- 4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.
- Автоматическое переключение мобильные радио сервисы 2-го поколения, режимы eGPRS или GPRS при отсутствии UMTS сети.
- Поддержка UMTS с HSPA+ (прием: 14.4 Мбит/с, передача: 5.76 Мбит/с).
SCALANCE M874-2:
- 4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.
Конфигурирование
- Удобное конфигурирование всех сетей и параметров межсетевого экрана с использованием Web браузера
- CLI (интерфейс командной строки) в подготовке.
- Интеграция в TIA Portal в подготовке.
Безопасность
- Маршрутизатор для обмена данными через общие сети с поддержкой функций (NAT Traversal, NAPT, 1:1-NAT).
- Стандартное завершение VPN центра управления через SCALANCE S.
- с использованием протокола IPsec.
- OpenVPN в подготовке.
- Межсетевой экран для защиты от несанкционированного доступа; динамический фильтр проверяет адреса отправителей и получателей пакетов данных (полная инспекция).
Диагностика/ обслуживание
- Отображение состояния соединений с помощью светодиодов на фронтальной панели модема.
Необходимые условия для использования SCALANCE M874
- SIM карта оператора мобильной сети с поддержкой UMTS или, альтернативно, SIM карта оператора мобильной беспроводной сети с поддержкой GSM.
Интеграция

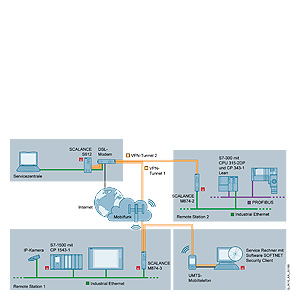

UMTS роутер SCALANCE M874 Пример: использование SCALANCE M874 для дистанционного обслуживания через VPN туннель
Классические приложения для дистанционного программирования, настройки параметров и диагностики, а также мониторинга удаленных машин и установок могут использовать защищенные VPN соединения с сервисным центром через Интернет. Обеспечение доступа к любым приборам со своим IP адресом, в том числе и к программируемым контроллерам, подключенным к SCALANCE M874 по локальной сети.
Хорошая пропускная способность позволяет использовать мультимедиа приложения. Например, видео.
Типовой вариант удаленного доступа через Интернет на базе UMTS
Пример: SINAUT ST7 с SCALANCE M874
Приведенный ниже рисунок иллюстрирует возможный вариант подключения станции S7-300 с модулем TIM 3V-IE и SCALANCE M875 к центру управления (SINAUT ST7cc или ST7sc) через UMTS и Интернет. За модулем SCALANCE S установлен модуль TIM 4R-IE. Этот модуль позволяет центру управления выполнять SINAUT обмен данными со станциями, подключенными через Интернет, а также со станциями, подключенными к модулю TIM 4R-IE через две другие сети. Перекрестный обмен данными между станциями различных сетей выполняется через модуль TIM 4R-IE.
При необходимости программное обеспечение центра управления может дополняться пакетом ACC (alarm control center). Этот пакет позволяет выполнять передачу аварийных сообщений обслуживающему персоналу в виде, на факс или по e-mail.
Защищенное телеуправление на базе SINAUT ST7 через IP сети
Защищенный обмен данными с компонентами SIMATIC NET через VPN
Защищенный обмен данными через VPN между SCALANCE M875, SCALANCE S623 и компонентами с встроенными функциями обеспечения защиты данных
Дальнейшая информация
UMTS роутер SCALANCE M874 Более полную информацию о защите данных можно найти в Интернете по ссылке: www.siemens.de/industrialsecurity
Для выбора компонентов систем промышленной беспроводной связи можно использовать конфигуратор SIMATIC NET Selection Tool: http://www.siemens.de/snst
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5874-2AA00-2AA2 | 5M2 | SCALANCE M874-2 2.5G-ROUTER; FOR WIRELESS IP-COMMUNICATION OF ETHERNET- BASED AUTOMATIION DEVICES VIA 2.5G-MOBILE RADIO VPN, FIREWALL, NAT 2-PORT SWITCH 1X DIG. INPUT, 1X DIG. OUTPUT PLEASE NOTE NATIONAL APPROVALS! | 583.00 |
| 6GK5874-3AA00-2AA2 | 5M2 | SCALANCE M874-3 3G-ROUTER; FOR WIRELESS IP-COMMUNICATION OF ETHERNET- BASED AUTOMATIION DEVICES VIA 3G-MOBILE RADIO VPN, FIREWALL, NAT 2-PORT SWITCH 1X DIG. INPUT, 1X DIG. OUTPUT PLEASE NOTE NATIONAL APPROVALS! | 689.00 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1900-0AB00 | 5N3 | SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED | 95.40 |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK5612-0BA10-2AA3 | 5N2 | SCALANCE S 612 MODULE FOR PROTECTION OF UNITS AND NETWORKS IN AUTOMATION TECHNOLOGY AND FOR PROTECTION OF INDUSTRIAL COMMUNICATION VIA VPN AND FIREWALL ADDITIONAL FUNCTIONS: ADDRESS CONVERSION (NAT/NAPT), DHCP-SERVER, SYSLOG, SYMBOL. NAME FOR IP-ADDRESSES, | 1431.00 |
| 6GK5623-0BA10-2AA3 | 5N2 | SCALANCE S 623 MODULE FOR PROTECTION OF UNITS AND NETWORKS IN AUTOMATION TECHNOLOGY AND FOR PROTECTION OF INDUSTRIAL COMMUNICATION VIA VPN AND FIREWALL; ADDITIONAL DMZ-PORT FOR CONNECTING AN ADDITIONAL NETWORK ADDITIONAL FUNCTIONS: ADDRESS CONVERSION | 1611.20 |
| 6GK7343-1GX31-0XE0 | 5P2 | SIMATIC NET CP 343-1 ADVANCED; FOR CONNECTING SIMATIC S7-300 CPU TO IND. ETHERNET; PROFINET IO CONTROLLER AND/OR IO-DEVICE; RT AND IRT MRP, PROFINET CBA; TCP/IP; ISO,UDP,S7-COM,S5-KOMP. COM., (SEND/RECEIVE) W. FETCH/WRITE WITH AND WITHOUT RFC 1006, MULTICAST DIAGNOSIS EXTENSION, SNMP, DHCP, FTP CLIENT/SERVER, E-MAIL, GIGABIT-SS1X RJ45 (10/100/1000) PROFINET-SS 2X RJ45(10/100MBIT) PROFINET CBA; SECURITY (FIREWALL/VPN); PROFIENERGY | 1833.80 |
| 6GK7443-1GX20-0XE0 | 5P2 | SIMATIC NET, CP 443-1, УСОВЕРШЕНСТВОВАНННАЯ СИСТЕМА КОММУНИКАЦИИ, ПРОЦЕССОР ДЛЯ КОММУНИКАЦИИ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-400CPU К ПРОМЫШЛЕННОЙ ETHERNEТ: PROFINET IO-CONTROLLER С RT И IRT, MRP, PROFINET CBA TCP/IP,ISO,UDP, S7-COM,S5-COMP. CO | 2777.20 |
| 6GK7443-1GX30-0XE0 | 5P2 | SIMATIC NET CP 443-1 ADVANCED 1X 10/100/1000 MBIT/S; 4 X 10/100 MBIT/S (IE SWITCH); RJ 45 PORTS; ISO; TCP; UDP; PROFINET-IO CON- TROLLER; S7-COMMUNCATION; OPEN COMMUNICATION (SEND/RE- CEIVE); S7-ROUTING; IP-KONFIGU- RATION VIA DHCP/BLOCK; IP ACCESSS CONTROL LIST; TIME- SYNCHRONISATION; EXTENDED WEB-DIAGNOSIS; FAST STARTUP; PROFIENERGY SUPPORT; IP-ROUTING; FTP; WEB-SERVER; E-MAIL; PROFINET CBA, SECURITY | 2268.40 |
| 6NH9860-1AA00 | 5T1 | АНТЕННА ANT 794-4MR, ЧЕТЫРЕХДИАПАЗОННЫЙ GSM И UMTS; ЗАЩАИЩЕННАЯ ОТ ПОГОДНОГО ВЛИЯНИЯ ДЛЯ УСТАНОВКИ ВНУТРИ И ВНЕ ЗДАНИЙ; 5M-СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ С НИЗКИМИ ПОТЕРЯМИ ПОДКЛЮЧЕННЫЙ К АНТЕННЕ; SMA-СОЕДИНИТЕЛЬ; МОНТАЖНЫЙ КРОНШТЕЙН; ВИНТЫ; ДЮБЕЛИ; | 48.65 |
| 6XV1870-3QE50 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M | 17.60 |
| 6XV1870-3QH10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M | 18.66 |
| 6XV1870-3QH20 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M | 20.99 |
| 6XV1870-3QH60 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M | 28.62 |
| 6XV1870-3QN10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M | 36.46 |
