| Тип | 10 A |
| Заказной номер | 6EP1 334-1SH01 |
| Вход | Однофазный AC |
| Номинальное напряжение Vвх ном. | 120-230 В AC, широкий входной диапазон |
| Диапазон напряжений | от 93 до 264 В AC или от 110 до 350 В DC |
| Крутизна всплеска | 2.3 x Vвх ном,1.3 мс |
| Буферизация перебоев в питающей цепи при Iвых ном | > 20 мс при Vвх = 93/187 В |
| Номинальная частота в сети питания | 0/50/60 Гц, от 47 до 63 Гц |
| Номинальный ток Iвх ном | 2.5 - 1.3 A |
| Предельный ток в импульсе (+250C) | < 20 A, < 3 мс |
| I²t | < 1.5 A2с |
| Встроенный входной предохранитель | 6.3 A (недоступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | от 10 A (16 A) , с характеристикой С или 6 A (8 A) с характеристикой D |
| Выход | Регулируемый, гальваническая развязка |
| Номинальное напряжение Vвых. ном. | 24 В DC |
| Общая устойчивость | ± 1 % |
| Установившаяся компенсация линии | < ± 0.1 % |
| Установившаяся компенсация нагрузки | < ± 0.2 % |
| Остаточная пульсация (переключающая частота примерно 50 кГц) | < 100 mVpp |
| Всплески (ширина диапазона примерно 20 MГц) | < 100 mVpp |
| Устанавливаемый диапазон | - |
| Индикатор состояния | Зеленый индикатор для 24 В OK |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых (мягкий старт) |
| Задержка запуска | < 3 с/станд. 100 мс |
| Номинальный выходной ток Iвых ном | 10 A |
| Диапазон тока | |
| при +45 °C | от 0 до 10 A |
| при +60 °C | от 0 до 10 A |
| Динамика V/I для | |
| Короткого замыкания при старте | Примерно 11 A постоянный ток |
| Короткого замыкания при работе | Примерно 11 A постоянный ток |
| Параллельное подключение для повышения мощности | Да, 2 блока |
| Эффективность (КПД) | |
| Эффективность при Vвых ном, I вых ном | Примерно. 85 % |
| Потери энергии при Vвых ном, Iвых ном | Примерно. 42 Вт |
| Регулирование | |
| Динамическая компенсация линии (Vвх ном ± 15%) | ± 0,3 % Vвых |
| Динамическая компенсация нагрузки (Iвых: 50/100/50 %) | ± 1,5 % Vвых |
| Время коррекции | |
| Шаг нагрузки 50…100 % | < 20 мс (тип. 10 мс) |
| Шаг нагрузки 100…50 % | < 20 мс (тип. 10 мс) |
| Защита и контроль | |
| Выходная защита от перенапряжения | Да, по EN 60 950 |
| Ограничение тока | от 11 до 13 A |
| Защита от короткого замыкания | Постоянная токовая характеристика до 0 В |
| Длительное короткое замыкание RMS тока | < 14 A |
| Индикатор перегрузка/ короткое замыкание | - |
| Безопасность | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I |
| Потери тока | < 3.5 мA |
| Испытания TÜV типа | Да |
| Маркировка CE | Да |
| UL/CSA одобрение | Да, UL/CSA список (UL 508, CSA 22.2) |
| FM одобрение | - |
| Морской сертификат | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 |
| EMC | |
| Помехи | EN 50 081-2, EN 55 011 Класс A |
| Ограничение гармоник | EN 61 000-3-2 |
| Помехоустойчивость | EN 50 082-2, IEC 801-2, -3, -4, -5 |
| Рабочие спецификации | |
| Диапазон температуры окружающего воздуха | от 0 до +60 °C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | от -25 до +85 °C |
| Класс влажности | F по DIN 40 040: относительная влажность 75 %, 95 % по 30 дней/год, без конденсации |
| Механические характеристики | |
| Клеммы | |
| Входное питание L, N, PE | Винтовая клемма, размеры для одножильного/многожильного провода - от 0,5 до 2,5 мм2 |
| Выход L+ | 3 клеммы под толщину провода от 0.5 до 2.5 мм2 |
| Выход M (земля) | 3 клеммы под толщину провода от 0.5 до 2.5 мм2 |

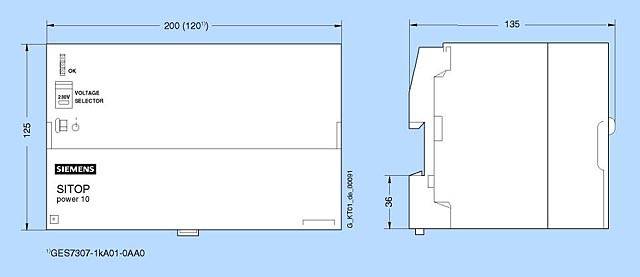

| Размеры (Ш x В x Г) в mm | 200x125x135 |
| Вес, примерно | 1.8 кг |
| Установка | Установка на профильную шину DIN EN 50022-35x15/7.5 или на S7 |
| Аксессуары | - |
