| Тип | 2.5 A | 4 A |
| Заказной номер | 6EP1 332-1SH12 | 6EP1 332-1SH22 |
| Вход | Однофазный AC или DC | Однофазный AC или DC |
| Номинальное напряжение Vвх ном. | 120-230 В AC Широкий входной диапазон | 120-230 В AC Широкий входной диапазон |
| Диапазон напряжений | от 93 до 264 В AC или от 110 до 350 В DC | от 93 до 264 В AC или от 110 до 350 В DC |
| Крутизна всплеска | 2.3 x Vвх.ном, 1.3 мс | 2.3 x Vвх.ном, 1.3 мс |
| Буферизация перебоев в питающей цепи Iвых. ном. | > 20 мс при Vвх. = 120 В, > 80 мс (тип. 100 мс) при Vвх. = 187 В | > 20 мс при Vin = 120 В, > 80 мс (тип. 100 мс) при Vвх. = 187 В |
| Номинальная частота в сети питания, диапазон | 0/50/60 Гц, от 47 до 63 Гц | 0/50/60 Гц, от 47 до 63 Гц |
| Номинальный ток Iвх.ном | 1.3...0.7 A | 1.8...1.1 A |
| Предельный ток в импульсе (+25 °C) | < 33 A, < 3 мс (Vвх. =230 В) | < 33 A, < 3 мс (Vвх. =230 В) |
| I2t | < 3.5 A2с | < 3.5 A2с |
| Встроенный входной предохранитель | Т 3.15 A (недоступен) | Т 3.15 A (недоступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | Двухполюсный размыкатель цепи от 10 А, с характеристикой С; или с характеристикой D от 6 A | Двухполюсный размыкатель цепи от 10 А, с характеристикой С; или с характеристикой D от 6 A |
| Выход | Регулируемый, гальваническая развязка | Регулируемый, гальваническая развязка |
| Номинальное напряжение Vвых. ном. | 24 В DC | 24 В DC |
| Общая устойчивость | ± 1 % | ± 1 % |
| Установившаяся компенсация линии | ± 0.1 % | ± 0.1 % |
| Установившаяся компенсация нагрузки | ± 0.2 % | ± 0.2 % |
| Остаточная пульсация (переключающая частота примерно 50 кГц) | < 50 mVpp (тип. 40 m Vpp) | < 50 m Vpp (тип. 40 m Vpp) |
| Всплески (ширина диапазона: 20 MГц) | < 100 mVpp (тип. 40 m Vpp) | < 100 m Vpp (тип. 40 m Vpp) |
| Устанавливаемый диапазон | - | - |
| Индикатор состояния | Зеленый индикатор для 24 В OK | Зеленый индикатор для 24 В OK |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых. (мягкий старт) | Без перерегулирования Vвых. (мягкий старт) |
| Задержка запуска | < 0.6 с (тип. 20 мс) | < 0.6 s (тип. 20 мс) |
| Номинальный выходной ток Iвых. ном. | 2.5 A | 4 A |
| Диапазон тока | | |
| при +45 °C | от 0 до 2.5 A | от 0 до 4 A |
| при +60 °C | от 0 до 2.5 A | от 0 до 2.5 A |
| Динамика V/I для | | |
| Короткого замыкания при старте | 2.8 A постоянный ток | 4.4 A постоянный ток |
| Короткого замыкания при работе | 2.8 A постоянный ток | 4.4 A постоянный ток |
| Параллельное включение для повышения мощности | Да, до 10 блоков | Да, до 10 блоков |
| Эффективность (КПД) | | |
| Эффективность при Vвых. ном. Iвых. ном. | Примерно 85 % | Примерно 85 % |
| Потери энергии при Vвых. ном. Iвых.ном. | Примерно 11 Вт | Пиримерно 17 Вт |
| Регулирование | | |
| Динамическая компенсация линии, тип. (Vвх. ном. ±15 %) | ± 0.3 % V вых. | ± 0.3 % V вых. |
| Динамическая компенсация нагрузки (Iвых.: 50/100/50 %) | тип. ± 0.5 % Vвых. | тип. ± 0.5 % Vвых. |
| Время коррекции | | |
| Шаг нагрузки 50...100 % | < 2 мс (тип. 1 мс) | < 2 мс (тип. 1 мс) |
| Шаг нагрузки 100...50 % | < 2 мс (тип. 1 мс) | < 2 мс (тип. 1 мс) |
| Защита и контроль | | |
| Выходная защита от перенапряжения | | |
| Ограничение тока, тип. | 2.8 A | 4.4 A |
| Защита от короткого замыкания | Постоянная токовая характеристика до 0 В | Постоянная токовая характеристика до 0 В |
| Длительное короткое замыкание RMS тока | < 3 A | < 5 A |
| Индикатор перегрузка/ короткое замыкание | - | - |
| Безопасность | | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых., согласно EN 60 950 | Да, SELV выходное напряжение Vвых., согласно EN 60 950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс 1 | Класс 1 |
| Потери тока | < 3.5 мA | < 3.5 мA |
| TÜV- òест | Да | Да |
| Маркировка CE | Да | Да |
| UL/cUL (CSA) одобрение | Да, UL/cUL список (UL 508, CSA 22.2) | Да, UL/cUL список (UL 508, CSA 22.2) |
| FM одобрение | - | - |
| Морской сертификат | - | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 | IP 20 |
| EMC | | |
| Случайные помехи | EN 50 081-1, EN 55 022 Класс В | EN 50 081-1, EN 55 022 Класс B |
| Ограничение гармоник | Не применяется | - |
| Помехоустойчивость | EN 50 082-2, IEC 801-2, -3, -4, -5 | EN 50 082-2, IEC 801-2, -3, -4, -5 |
| Рабочие спецификации | | |
| Диапазон температуры окружающего воздуха | от 0 до +60 0C с естественной вентиляцией | от 0 до +50 0C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | от -25 до +85 0C | от -25 до +85 0C |
| Влажность | Класс влажности DIN 40 040: относительная влажность до 75% среднего значения, 95 % на 30 дней/год, без конденсации | Класс влажности DIN 40 040: относительная влажность до 75% среднего значения, 95 % на 30 дней/год, без конденсации |
| Механические характеристики | | |
| Клеммы | | |
| Входное питание L, N, PE | Винтовая клемма для 2-х от 0.5 до 1.5 мм2 многожильного; 2-x от 0.5 до 2.5 мм2 одножильного провода | Винтовая клемма для 2-х от 0.5 до 1.5 мм2 многожильного; 2-x от 0.5 до 2.5 мм2 одножильного провода |
| Выход L+ | 1 клемма под толщину от 0.5 до 2.5 мм2 | 1 клемма под толщину от 0.5 до 2.5 мм2 |
| Выход M (земля) | 1 клемма под толщину от 0.5 до 2.5 мм2 | 1 клемма под толщину от 0.5 до 2.5 мм2 |

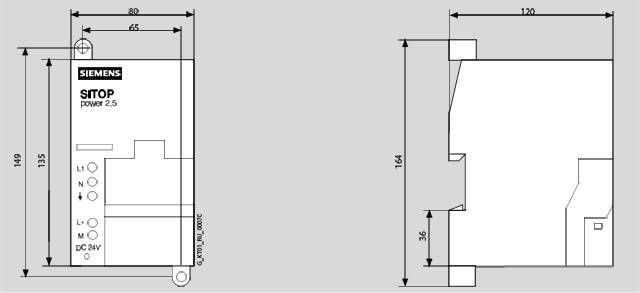

| Размеры (Ш x В x Д) в мм | 80 x 135 x 120 | 80 x 135 x 120 |
| Примерный вес | 0.5 кг | 0.5 кг |
| Установка | Быстрая установка на профильную шину DIN EN 50022-35x15/7.5 или под винт на плоскую поверхность | Быстрая установка на профильную шину DIN EN 50022-35x15/7.5 или под винт на плоскую поверхность |
| Аксессуары | - | - |
