Напряжение питания

питание от сети 230 В (двуз проводное подключение)
номинальное напряжения: 230 В AC, 50 Гц

Устройство защиты от тока короткого замыкания

универсальный диммер отключается при коротком замыкании, после устранения короткого замыкания (восстановления напряжения), универсальный диммер автоматически выключается на значении яркости, которое было установлено перед коротким замыканием

Устройство защиты от перегрузки

универсальный диммер отключается при перегрузке (после превышении максимально допустимой температуры) как минимум на две минуты после охлаждения диммер автоматически включается на предустановленное заданное значение

Силовой выход

• количество

1

• номинальное напряжения

230 В AC, 50 Гц

• номинальная нагрузка
  (темп. окру. среды до 25 °C)

• нагрузка лампами накаливания

50 ... 420 Вт

• электромагнитные трансформаторы

50 ... 420 ВА

• электронные трансформаторы

70 ... 420 ВА

• комментарий

смешанные нагрузки разрешаются только между лампами накаливания и электрическими трансформаторами.

• максимальная общая потребляемая мощностьв зависимости от температуры окружающей среды

Предупреждение:

в зависимости от условий применения общуюотребляемую мощность следует уменьшить на 20 %

• при встраивании в деревянное основание, сухую штукатурку, пенобетон или полуюстену
• при встраивании в многоместные комбинации или коробки для открытой установки

Поведение при восстановлении напряжения сети

электрическая часть sys универсального диммера включается после восстановления напряжения сети на значение яркости перед исчезновением напряжения сети

при этом электрическая часть sys универсального диммера автоматически настраивается на нагрузку. Процесс настройки может сопровождаться коротким мерцанием

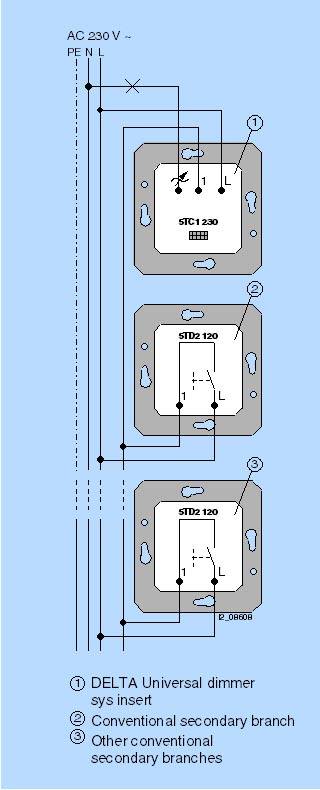

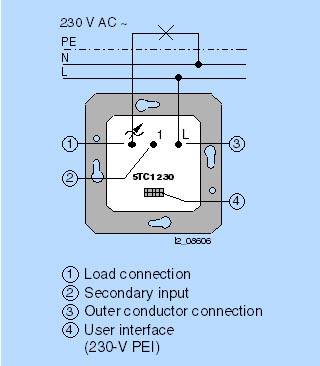

Подключение

присоеденительные элементы электрической части sys универсального диммера состоят из трех винтовых зажимов

допустимы следующие поперечные сечения проводников:

• 0.5 ... 2.5 мм², одножильный провод
• 0.5 ... 1.5 мм², многожильный провод с оконцевателем без изолирующего бортика (герметичная опрессовка)

Внимание: если подкдлючение к зажиму осуществляется проводом без его разрезания, то может использоваться только провод с макс. сечением 1.5 mм²

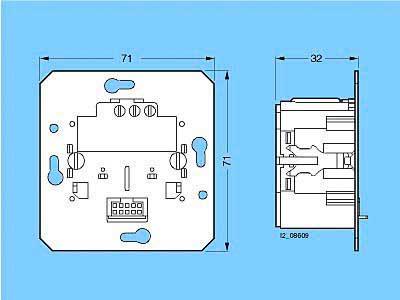

Механические характеристики

• Корпус

пластик

• Размеры

ширина модуля: 71 mm x 71mm
монтажная глубина: 32 mm

• Вес

ок. 70 г

• Тепловая нагрузка

ок. 1000 кДж

• Установка

в монтажные коробки 60 mm Ø, глубиной 40 mm согласно DIN 49 073-1

Электробезопасность

• степень загрязнения (согласно IEC 60 664-1)

2

• степень защиты (согласно EN 60 529)

IP20

• категория перенапряжения (согласно IEC 60 664-1)

III

• стандарт

удовлетворяет EN 50 090-2-2 и EN 60 669-2-1

требования по электромагнитной совместимости (ЭМС)

удовлетворяет EN 50 090-2-2, EN 60 669-2-1, EN 61 000-6-3, EN 61 000-6-1

Условия окружающей среды

• стойкость к климатическим воздействиям

EN 50 090-2-2

• температура окр. среды в рабочем режиме

-5 ... +45 °C

• температура хранения

-25 ... +70 °C

• относительная влажность (без образования конденсата)

5 to 93 %

Сертификация

одобрено VDE

Маркировка CE

в соответствии с директивами по ЭМС (жилищное строительство), директива по низкому напряжению
