• Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
• Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
• Прочный металлический корпус формата модулей S7-300.
• Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
• Прочные PROFInet-совместимые соединители промышленного исполнения
• Дополнительные элементы повышения механической прочности контактных соединений
• Использование резервированных цепей питания
• Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
• Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
• PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

Особенности

• Идеальное решение для построения линейных и звездообразных структур сети Ethernet
• Защита системы связи за счет использования прочных PROFInet-совместимых соединителей промышленного исполнения и наличия дополнительных элементов повышения механической прочности контактных соединений.
• Быстрая и простая диагностика с помощью встроенных светодиодов, встроенного Web сервера и встроенного сигнального контакта
• Интеграция коммутаторов SCALANCE X-200 в существующие системы управления сетью за счет поддержки протокола SNMP
• Простая интеграция в системы диагностики на базе PROFINET
• Конфигурирование и диагностика с помощью инструментальных средств STEP 7
• Поддержка функций автокроссировки, расширение спектра используемых кабелей
• Замена модуля без повторного конфигурирования системы за счет сохранения параметров настройки в съемном модуле памяти C-PLUG

Область применения

Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.

Типы модулей

SCALANCE X204-2 / SCALANCE X206-1

• Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
  • SCALANCE X204-2;
    Линейная топология с 2 оптическими и 4 электрическими портами
  • SCALANCE X206-1;
    Звездообразная топология с 1 оптическим и 6 электрическими портами
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45

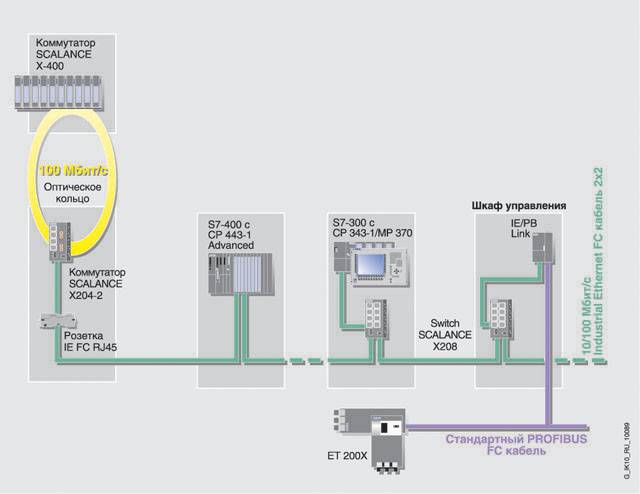

Структура сети с SCALANCE X204-2

SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)

• Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
  SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления)
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Восемь гнезд RJ45:
  • SCALANCE X208:
    Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля
  • SCALANCE X208PRO:
    Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
• SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
• Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.

Дизайн

Коммутаторы SCALANCE X200 выпускаются в металлических корпусах со степенью защиты IP30 (IP65 для X208PRO) и предназначены для установки на стандартную профильную шину DIN или на профильную шину S7-300. Допускается выполнять настенный монтаж с произвольной ориентацией корпуса в пространстве. Размеры корпуса SCALANCE X200 совпадают с форматом модулей S7-300, что позволяет монтировать их на одной профильной шине с компонентами программируемого контроллера S7-300. Подключение цепей питания (2 х =24 В) во всех модулях выполняется через 4-полючный терминальный блок, в модуле SCALANCE X208PRO - через два соединителя M12. Диагностические светодиоды на фронтальной панели модулей позволяют контролировать наличие напряжения питания, состояние системы связи, передачу данных, состояние сигнального контакта.

В модулях серии SCALANCE X-200 используются коммуникационные порты следующих типов:

• соединители 10/100BaseTX, RJ45
  Гнездо RJ45, автоматическое определение скорости передачи данных в сети (10 или 100 Мбит/с) и автоматическая настройка на эту скорость, автоматическая кроссировка для Industrial Ethernet FC кабелей, подключаемых с помощью штекера Industrial Ethernet FC RJ45, длина кабеля не должна превышать 100 м.
• соединители 100BaseFX, ST
  ST гнезда для непосредственного подключения оптических кабелей Industrial Ethernet длиной до 3000 м и построения линейных или звездообразных топологий сети.

Функции

• Построение линейных и звездообразных структур сети Industrial Ethernet
• Поддержка функций автокроссировки для всех соединительных кабелей, подключаемых к портам RJ45
• Снижение нагрузки на сеть за счет поддержки технологии коммутируемых сетей
• Простая диагностика с использованием сигнального контакта, SNMP и Web браузера
• Диагностика подключенных кабелей с помощью Web браузера для локализации поврежденных линий связи
• Интеграция контроллеров ввода-вывода PROFInet в общую систему диагностики с сетевым обменом данными в реальном масштабе времени в соответствии с требованиями стандарта PROFInet

Топология и конфигурирование сети

В типовом варианте модули SCALANCE X200 со степенью защиты IP30 устанавливаются в одном шкафу управления с подключаемыми к сети станциями. Модуль SCALANCE X208PRO может устанавливаться вне шкафов управления

При конфигурировании сети необходимо соблюдать следующие граничные условия:

• Длина TP между двумя коммутаторами SCALANCE X не должна превышать:
  • 100 м при использовании Industrial Ethernet FC кабеля с штекером Industrial Ethernet FC
  • 10 м с использованием TP корда
• Длина оптической линии связи не должна превышать
  • 3000 м при использовании волоконно-оптического кабеля Industrial Ethernet.
• IP адреса:
  IP адреса коммутаторов SCALANCE X200 могут устанавливаться с помощью DHCP (Dynamic Host Configuration Protocol), с помощью прилагаемого программного обеспечения или с помощью STEP 7.

Звездообразная топология сети с модулями SCALANCE X-200

Звездообразная топология сети с модулем X208PRO, установленном вне шкафа управления и питанием ~230 В

Высокоскоростное резервирование в кольце с электрическими и оптическими частями

Запуск и диагностика

Диагностические светодиоды каждого модуля позволяют контролировать:

• наличие напряжения питания;
• состояния коммуникационных портов;
• передачу данных;
• состояние сигнального контакта.

Диагностические PROFINET сигналы тревоги модулей SCALANCE X могут быть отображены соответствующими инструментальными средствами проектирования SIMATIC и обработаны системой управления. Инженерные издержки для программируемых контроллеров, приборов и систем человеко-машинного интерфейса сведены к минимуму за счет полной интеграции в единую концепцию обработки аварийных сообщений SIMATIC.

Модули SCALANCE X-200 легко интегрируются в систему управления сетью на основе стандартного протокола SNMP (Simple Network Management Protocol). В случае отказа модули способны формировать аварийные сообщения, передаваемые через сеть (SNMP traps) или по каналам электронной почты по заранее заданным электронным адресам.

Встроенный Web сервер позволяет производить установку конфигурационных и диагностических параметром с использованием стандартного Web браузера. Дополнительно с помощью Web браузера может считываться статистическая информация.
