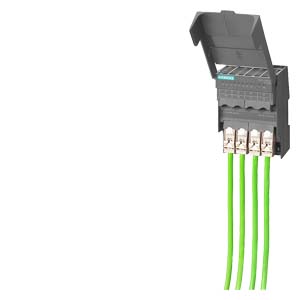

Управляемые коммутаторы SCALANCE XF-200

Разделы

Управляемые коммутаторы SCALANCE XF-200
  • Управляемые коммутаторы Industrial Ethernet серии SCALANCE XF-200 предназначены для построения линейных, звездообразных и кольцевых топологий сети  Industrial Ethernet с электрическими каналами связи и скоростью обмена данными 10/100 Мбит/с.
  • Встроенные функции реконфигурирования кольцевых структур Fast Ethernet.
  • Электрическое или оптическое подключение станций и сетей в зависимости от выбранного порта прибора.
  • Корпус формата модулей ET 200S для использования в небольших ящиках управления.
  • Прочные PROFINET-совместимые соединители RJ45, обеспечивающие надежную фиксацию штекеров RJ45 в гнезде.
  • Использование резервированных цепей питания.
  • Наличие диагностических светодиодов (контроль наличия напряжения питания, состояния системы связи, процессов обмена данными).
  • Сигнальный контакт, настраиваемый с помощью встроенной в прибор кнопки SET.
  • Поддержка функций PROFINET диагностики, SNMP доступа, встроенный web сервер и автоматическая рассылка e-mail сообщений для дистанционной диагностики и сигнализации через сеть.




Особенности

Управляемые коммутаторы SCALANCE XF-200
  • Надежные электрические соединения, обеспечиваемые применением PROFINET-совместимых соединителей промышленного исполнения.
  • Простое подключение и отключение штекеров RJ45 от гнезд RJ45 прибора.
  • Надежный обмен данными, обеспечиваемый поддержкой функций реконфигурирования сетей с кольцевой топологией.
  • Простая и быстрая диагностика с помощью встроенных светодиодов, встроенного Web сервера и сигнального контакта.
  • Включение коммутаторов SCALANCE XF-200 в существующие системы управления сетями через SNMP точку доступа.
  • Простое включение в диагностику процесса и системную диагностику на основе PROFINET.
  • Встроенные в STEP 7 инструментальные средства конфигурирования и диагностики, обеспечивающие упрощение выполнения проектных и пуско-наладочных работ, а также обслуживания аппаратуры в процессе ее эксплуатации.
  • Поддержка функций автоматической кроссикровки подключаемых IE TP кабелей.
  • Отсутствие вращающихся частей, низкие эксплуатационные затраты.
  • Замена приборов без повторного конфигурирования сети за счет сохранения параметров настройки в модуле памяти C-PLUG.




Область применения

Управляемые коммутаторы SCALANCE XF-200

Коммутаторы Industrial Ethernet серии SCALANCE XF-200 позволяют получать рентабельные решения по построению линейных, звездообразных и кольцевых структур коммутируемых сетей Industrial Ethernet, в которых необходимо выполнять дистанционную диагностику аппаратуры и обеспечивать надежный обмен данными. Все приборы серии имеют степень защиты IP20 и должны устанавливаться в шкафы управления.

Версии приборов

  • Коммутаторы с электрическими и оптическими портами для стеклянных оптических мультимодовых кабелей длиной до 3 км:
    • SCALANCE XF204-2; 4 электрических порта RJ45 10/100 Мбит/с,2 оптических BFOC порта 100 Мбит/с.
    • SCALANCE XF206-1; 6 электрических портов RJ45 10/100 Мбит/с,1 оптический BFOC порт 100 Мбит/с.
  • Коммутаторы с электрическими портами:
    • SCALANCE XF204; 4 электрических порта RJ45 10/100 Мбит/с.
    • SCALANCE XF208; 8 электрических портов RJ45 10/100 Мбит/с.

Характеристики:

  • Диагностические светодиоды контроля наличия напряжения питания, состояния системы связи, процессов обмена данными.
  • Дистанционная диагностика с использованием сигнального контакта, PROFINET, SNMP и Web браузера.
  • Гнезда RJ45 промышленного исполнения, обеспечивающие надежную фиксацию штекеров IE FC RJ45 с осевым отводом кабеля.

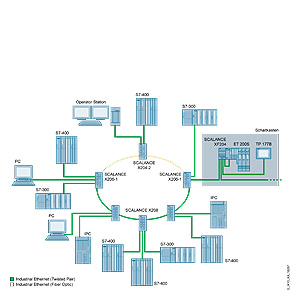

Кольцевая топология на основе коммутаторов SCALANCE X-200 и XF-200




Дизайн

Управляемые коммутаторы SCALANCE XF-200

Коммутаторы SCALANCE XF-200 имеют степень защиты IP20 и монтируются на стандартную профильную шину DIN. Конструктивная совместимость корпуса с модулями ET 200S позволяет устанавливать коммутатор на одной профильной шине со станцией ET 200S в небольшом шкафу или ящике управления.

Все коммутаторы оснащены:

  • 4-полюсным терминальным блоком для подключения двух цепей питания =24 В.
  • Светодиодами индикации наличия напряжения питания, состояния системы связи, наличия питания на входах, положения сигнального контакта.
  • 2-полюсным терминальным блоком для подключения внешней цепи сигнального контакта.
  • Кнопкой SET для конфигурирования условий срабатывания сигнального контакта.

Типы используемых портов:

  • 10/100BaseTX, соединитель RJ45: гнездо RJ45, автоматическая настройка на скорость обмена данными в сети (10 или 100 Мбит/с), автоматическая кроссировка подключаемых IE FC TP кабелей с шекерами IE FC RJ45 Plug, имеющими осевой отвод (180 градусов) кабеля.
  • 100BaseFX, технология подключения BFOC: гнезда BFOC для непосредственного подключения стеклянного оптического мультимодового кабеля Industrial Ethernet длиной до 3 км.




Функции

Управляемые коммутаторы SCALANCE XF-200
  • Построение электрических и оптических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
  • Поддержка функций быстрого реконфигурирования кольцевой сети Industrial Ethernet (HSR - High Speed Redundancy) в случае повреждения каналов связи. До 0.3 с на реконфигурирование кольца с 50 коммутаторами.
  • Поддержка функций быстрого реконфигурирования кольцевой сети PROFINET (MBR - Media Redundancy Protocol). До 0.2 с на реконфигурирования кольца с 50 коммутаторами.
  • Мониторинг целостности кольцевой структуры с распознаванием отказов каналов связи и  коммутаторов SCALANCE XF-200 и переходом на резервные маршруты обмена данными за 0.3 или 0.2 с.
  • Совместная работа в кольцевых структурах (100 Мбит/с) с коммутаторами серий SCALANCE X-400, SCALANCE X-300, SCALANCE X-200, SCALANCE X-200IRT.
  • Автоматическая кроссировака подключаемых IE TP кабелей.
  • Снижение нагрузки на сеть за счет использования технологии коммутируемых сетей.
  • Простота диагностики с использованием сигнального контакта, SNMP и Web браузера.
  • Использование Web браузера для поиска точек обрыва электрических кабелей.
  • Интеграция в систему диагностики контроллера ввода-вывода PROFINET IO с поддержкой расширенного набора диагностических функций и единой концепции диагностики, включая диагностику инфраструктуры сети.
  • Диагностика траффика данных с использованием настраиваемого "зеркального" порта и стандартного набора функций анализа.
  • Опциональное использование модуля памяти C-PLUG (заказывается отдельно) для сохранения параметров настройки и обеспечения быстрой замены вышедшего из строя коммутатора.

Сетевые топологии и конфигурации

Коммутаторы Industrial Ethernet серии SCALANCE XF-200 имеют степень защиты IP20 и в типовом варианте устанавливаются в одном шкафу управления с подключаемой аппаратурой. Они позволяют создавать линейные, звездообразные и кольцевые структуры сети с оптическими и электрическими каналами связи.

При формировании сети необходимо учитывать следующие граничные условия:

  • Длина TP кабеля между двумя коммутаторами SCALANCE XF не должна превышать:
    • 100 при использовании IE FC кабеля и штекера IE FC RJ45 с осевым (180 °) отводом кабеля,
    • 10 м при использовании TP корда.
  • Длина оптического кабеля не должна превышать:
    • 3000 м при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet.
  • IP адреса: IP адреса назначаются с помощью механизма DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует соответствующий сервер, то IP адреса могут быть заданы с помощью прилагаемого программного обеспечения PST (Primary Setup Tool) или из среды STEP 7. Конфигурирование коммутатора SCALANCE XF-200 выполняется с помощью инструментальных средств STEP 7.

Проверка и диагностика

Диагностические прерывания PROFINET коммутаторов SCALANCE XF-200 могут отображаться соответствующими инструментальными средствами SIMATIC и обрабатываться в программе контроллера. Наличие единой концепции построения системы аварийных сообщений позволяет существенно снижать инженерные затраты на разработку программы контроллера и проекта системы человеко-машинного интерфейса.

Коммутаторы SCALANCE XF-200 могут интегрироваться в систему управления сетью на основе протокола SNMP (Simple Network Management Protocol). При появлении ошибок в работе прибора выполняется автоматическая посылка аварийного сообщения (SNMP traps) или e-mail сообщения заранее определенному администратору сети.

Встроенный Web сервер позволяет использовать стандартный Web браузер для конфигурирования и выполнения диагностических настроек коммутатора, а также считывания статистической информации о его работе.

Встроенные светодиоды позволяют отображать информацию о:

  • наличии напряжения питания,
  • состояниях портов,
  • процессе обмена данными,
  • состоянии сигнального контакта,
  • поддержке функций реконфигурирования сети.

Состояние линий Industrial Ethernet, подключенных к коммутатору SCALANCE XF-200, могут контролироваться с помощью встроенного сигнального контакта.




Технические данные




Дальнейшая информация

Управляемые коммутаторы SCALANCE XF-200

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:

http://support.automation.siemens.com/WW/view/de/39134641




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5204-0BA00-2AF25N2SCALANCE XF204, УПРАВЛЕМЫЙ IE-КОММУТАТОР В УПЛОЩЁННОМ ДИЗАЙНЕ, 4 X 10/100МБИТ/С RJ45 ПОРТА, КОНТАКТ СИГНАЛА ОБ ОШИБКЕ С КНОПКОЙ УСТАНОВКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕНЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ВКЛЮЧАЯ РУКОВО 428.24
6GK5204-2BC00-2AF25N2SCALANCE XF204-2, УПРАВЛЕМЫЙ IE-КОММУТАТОР В УПЛОЩЁННОМ ДИЗАЙНЕ, 4 X 10/100МБИТ/С RJ45 ПОРТОВ, 2 X 100МБИТ/С FO ПОРТА, КОНТАКТ СИГНАЛА ОБ ОШИБКЕ С КНОПКОЙ УСТАНОВКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕНЫЙ МЕНЕДЖЕР РЕЗ 843.76
6GK5206-1BC00-2AF25N2SCALANCE XF206-1, УПРАВЛЕМЫЙ IE-КОММУТАТОР В УПЛОЩЁННОМ ДИЗАЙНЕ, 6 X 10/100МБИТ/С RJ45 ПОРТОВ, 1 X 100МБИТ/С FO ПОРТ, КОНТАКТ СИГНАЛА ОБ ОШИБКЕ С КНОПКОЙ УСТАНОВКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕНЫЙ МЕНЕДЖЕР РЕЗЕ 685.82
6GK5208-0BA00-2AF25N2SCALANCE XF208, УПРАВЛЕМЫЙ IE-КОММУТАТОР В УПЛОЩЁННОМ ДИЗАЙНЕ, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, КОНТАКТ СИГНАЛА ОБ ОШИБКЕ С КНОПКОЙ УСТАНОВКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕНЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ВКЛЮЧАЯ РУКОВ 652.96




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6GK1900-0AB005N3SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED 95.40
6GK1900-1GB00-0AC05K2SIMATIC NET, FC FO BFOC РАЗЪЁМ ДЛЯ МОНТАЖА НА КАБЕЛЬ ПО МЕСТУ ДЛЯ ОПТИЧЕСКИХ FC КАБЕЛЕЙ (62.5/200/230) УПАКОВКА: 20 ШТ. + ОБТИРОЧНЫЙ МАТЕРИАЛ 551.20
6GK1900-1GL00-0AA05K2SIMATIC NET, FC FO BFOC КОМПЛЕКТ ДЛЯ ЗАЧИСТКИ КАБЕЛЯ ДЛЯ МОНТАЖА FC FO BFOC РАЗЪЁМОВ НА КАБЕЛЬ ПО МЕСТУ ДЛЯ ОПТИЧЕСКИХ FC КАБЕЛЕЙ 3731.20
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK1901-1GA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ 62.96
6GK1975-1AA00-3AA05DKSIMATIC NET, КОЛЛЕКЦИЯ РУКОВОДСТВ ПО СИСТЕМАМ, ПРОТОКОЛАМ, ПРОДУКТАМ,... ИЗДАНИЕ 2007, НАDVD, НЕМ./АНГЛ. 84.38
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
6XV1847-2A5K2SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (62.5/200/230), SСТАНДАРТНЫЙ, РАЗДЕЛЯЕМЫЙ, UL-СЕРТИФИКАЦИЯ, МАКС. ОТРЕЗОК 1000M, МИНИМАЛЬНАЯ ДЛИНА К ЗАКАЗУ: 20 М, ПРОДАЖА ПО МЕТРАЖУ 7.36
6XV1873-2A5K2SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ (50/125), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 1000 М 3.78
