Управляемые коммутаторы SCALANCE XR-300EEC

Разделы

Управляемые коммутаторы SCALANCE XR-300EEC
  • Коммутаторы Industrial Ethernet серии SCALANCE XR-300EEC (Enhanced Environmental Conditions) имеют частично модульную конструкцию, отличаются высокой производительностью, ориентированы на эксплуатацию в промышленных условиях и установку в 19" стойки управления. С их помощью могут формироваться электрические и/ или оптические сетевые структуры с линейной, звездообразной и кольцевой топологией и скоростью обмена данными 10/100/1000 Мбит/с.
  • До 24 электрических и/ или оптических портов (10/100/1000 Мбит/с) на коммутатор, 16 из которых являются встроенными портами RJ45. Возможность установки до 4 электрических и/или оптических 2-портовых конвертирующих модулей в специальные слоты базового прибора.
  • Широкий диапазон рабочих температур (-40 ... +70 °C, временно до +85 °C), поддержка специальных протоколов (IEEE 1588 V2, аппаратная поддержка) и стандартов (IEEE 1613 и IEC 61850-3), наличие адаптеров питания (60 … 250 В постоянного или переменного тока) позволяют использовать коммутаторы в экстремальных промышленных условиях, на низковольтных и высоковольтных подстанциях.
  • Встроенный скоростной менеджер управления резервированием для управление реконфигурированием как гигабитного, так и Fast Ethernet.
  • Поддержка целого ряда IT стандартов (VLAN, IGMP Snooping/Querier, STP/RSTP, Link Aggregation, Quality of Service), позволяющая выполнять простую интеграцию производственных сетей в существующие корпоративные сети.
  • Дистанционная диагностика с использованием PROFINET диагностики, SNMP доступа, web браузера или CLI.




Особенности

Управляемые коммутаторы SCALANCE XR-300EEC
  • Программная и аппаратная поддержка специальных требований, предъявляемых к оборудованию электростанций и экстремальным условиям эксплуатации.
  • Гибкие возможности расширения сети (например, для подключения дополнительных терминалов) и выбора необходимого набора дополнительных электрических и/ или оптических портов с помощью 2-портовых конвертирующих модулей.
  • Повышение надежности работы сети:
    • Использование резервированных цепей питания.
    • Использование резервированных оптических или электрических сетей (встроенный менеджер управления резервированием, поддержка функций резервирования и реконфигурирования сети, MRP и RSTP)
    • Простая замена прибора при сохранении параметров настройки в съемном модуле памяти C-PLUG.
    • Очень быстрое реконфигурирование сети в случае появления отказов.
  • Надежная фиксация штекеров FC RJ45 в гнездах RJ45 коммутатора.
  • Защита инвестиций, обеспечиваемая интеграцией в существующую систему управления сетью на основе SNMP доступа.
  • Сокращение сроков проектирования и выполнения пуско-наладочных работ, а также поиска неисправностей на этапе эксплуатации за счет выполнения всех операций из среды STEP 7 без использования дополнительного программного обеспечения.
  • Отсутствие подвижных частей, низкие затраты на эксплуатацию.




Область применения

Управляемые коммутаторы SCALANCE XR-300EEC

Коммутаторы SCALANCE XR-300EEC являются идеальными изделиями для построения промышленных сетей предприятия и интеграции промышленных сетей в существующие корпоративные сети. Они позволяют выполнять обмен данными между приборами полевого уровня и более высокими уровнями управления, поддерживают широкий набор диагностических функций и высокую скорость обмена данными. Модульная конструкция позволяет выполнять оптимальную адаптацию коммутаторов к требованиям конкретных решаемых задач.

В основном коммутаторы SCALANCE XR-300EEC ориентированы на построение высокопроизводительных производственных сетей, имеющих интерфейс подключения к сети корпоративного уровня. Высокая стойкость к электромагнитным воздействиям позволяет использовать коммутаторы SCALANCE XR-300EEC на низковольтных и высоковольтных подстанциях.

Коммутаторы SCALANCE XR-300EEC позволяют использовать 16 встроенных электрических и до 8 опциональных электрических и/или оптических портов для построения линейных, звездообразных и кольцевых структур сети Industrial Ethernet. Дополнительно с их помощью могут создаваться резервированные соединения между различными сетями.

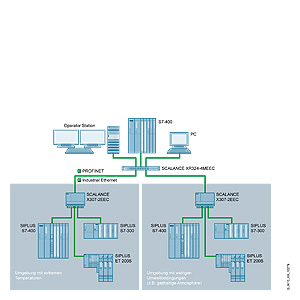

Звездообразная структура сети на основе коммутаторов SCALANCE XR324-4M EEC и X-300EEC

Наличие 4 слотов для установки 2-портовых конвертирующих модулей позволяет:

  • увеличивать количество коммуникационных портов для подключения дополнительных сетевых узлов или подсетей;
  • выбирать необходимое количество электрических и/или оптических портов.




Дизайн

Управляемые коммутаторы SCALANCE XR-300EEC

Коммутаторы Industrial Ethernet серии SCALANCE XR-300EEC выпускаются в прочных металлических корпусах со степенью защиты IP20, ориентированных на установку в 19" стойки управления.

Коммутаторы оснащены:

  • 4-полюсным терминальным блоком для подключения двух цепей =24 В в версии с питанием постоянным током.
  • 3-полюсным терминальным блоком для подключения цепи ~230 в версии с питанием переменным током.
  • 2-полюсным терминальным блоком для подключения внешней цепи сигнального контакта.
  • Набором светодиодов индикации состояний коммутатора (наличие питания, состояние соединений, обмен данными, состояние сигнального контакта).
  • Кнопкой SELECT/SET для настройки сигнальной маски срабатывания сигнального контакта.
  • Слотом для установки опционального модуля памяти C-PLUG, в котором могут быть сохранены параметры настройки прибора. Использование модуля C-PLUG позволяет выполнять замену коммутатора без повторного конфигурирования системы связи.

Типы коммуникационных портов:

  • 16 встроенных портов RJ45 гнезда RJ45 промышленного исполнения с надежной фиксацией штекеров IE FC RJ45 Plug 180 с осевым отводом кабеля.
  • 4 слота для установки 2-портовых конвертирующих модулей с электрическими и/или оптическими портами для подключения стеклянных оптических мультимодовых или одномодовых кабелей.
  • Все электрические порты Ethernet обеспечивают поддержку скоростей обмена данными 10/100/1000 Мбит/с, все оптические порты Ethernet обеспечивают поддержку скоростей обмена данными 100 или 1000 Мбит/с.
  • Коммутаторы SCALANCE XR-300EEC обеспечивают поддержку гигабитного Ethernet (1000 Мбит/с) на уровне всех портов. 24 порта коммутатора разбито на три группы по 8 портов в каждой (блокировка гигабитного Ethernet). Полная скорость обмена данными гигабитного Ethernet поддерживается в пределах каждой группы, но не между группами.

Версии приборов

SCALANCE XR324-4MEEC (4 конвертирующих модуля)

Исполнения приборов:

  • Светодиоды, интерфейсы подключения кабелей питания и сетевых кабелей с фронтальной стороны корпуса.
  • Светодиоды и интерфейсы подключения кабелей питания с фронтальной, интерфейсы подключения сетевых кабелей с тыльной стороны корпуса.

Все приборы имеют 4 слота для установки конвертирующих модулей, а также интерфейс подключения:

  • одной цепи питания =24 В,
  • двух цепей питания =24 В,
  • одной цепи питания ~230 В или
  • двух цепей питания ~230 В.




Функции

Управляемые коммутаторы SCALANCE XR-300EEC
  • Встроенный менеджер управления резервированием для реконфигурирования гигабитных сетевых кольцевых структур с коммутаторами SCALANCE X-300 и X-400. В кольцевых структурах с коммутаторами SCALANCE X-200 или OSM/ESM коммутатор SCALANCE XR-300EEC поддерживает те же функции для скорости обмена данными 100 Мбит/с. Время реконфигурирования сети не превышает 0.2 с.
  • Резервированное подключение к корпоративным сетям Коммутаторы SCALANCE XR-300EEC обеспечивают поддержку стандартных механизмов резервирования в офисных сетях STP (Spanning Tree Protocol) и RSTP (Rapid Spanning Tree Protocol). Это позволяет выполнять резервированное подключение различных подсетей к сети корпоративного уровня и выполнять автоматическое реконфигурирование такой структуры в течение нескольких секунд.
  • Поддержка виртуальных сетей (VLAN) для формирования сетевых структур Industrial Ethernet с быстро растущим количеством пользователей одна физически существующая сеть может быть разбита на несколько виртуальных сетей.
  • Ограничение нагрузки при использовании широковещательных протоколов (например, Querier, передача видео изображений) за счет изучения источников и приемников широковещательных сообщений (IGMP Snooping, IGMP Querier) коммутаторы SCALANCE XR-300EEC способны фильтровать широковещательные сообщения, снижая нагрузку на сеть.
  • Синхронизация времени диагностические сообщения (данные регистрационной таблицы, e-mail сообщения) снабжаются отметками даты и времени. Локальные времена различных приборов и систем синхронизируются через сеть с использованием передатчиков точного времени SICLOCK или SNTP..
  • Быстрая замена вышедшего из строя прибора за счет сохранения параметров настройки в съемном модуле памяти C-PLUG.
  • Группировка соединений (IEEE 802.1q) для защиты потоков данных.
  • Обслуживание приоритетного обмена данными (IEEE 802.1p).

Сетевые топологии и конфигурации

Коммутаторы SCALANCE XR-300 позволяют адаптировать топологию сети Industrial Ethernet к структуре предприятия.

На их основе могут создаваться перечисленные ниже сетевые структуры или их комбинации:

  • Кольцевые структуры Fast Ethernet с быстрым реконфигурированием сети для повышения надежности обмена данными до 50 коммутаторов X-200, X-300 или X-400 могут объединяться в кольцевую структуру протяженностью до 150 км. При повреждении кольца время реконфигурирования маршрутов обмена данными не превышает 0.2 с.
  • Несколько колец могут быть объединены в единую сетевую структуру через резервированные соединения.
  • SCALANCE XR-300EEC обеспечивает поддержку протокола RSTP и позволяет выполнять резервированное подключение промышленных кольцевых сетей к сети корпоративного уровня.
  • Звездообразная топология на базе SCALANCE XR-300EEC: коммутатор SCALANCE XR-300EEC позволяет использовать до 24 коммуникационных портов для подключения сетевых узлов и подсетей и организации обмена данными между ними.

При построении сетевых структур необходимо учитывать следующие граничные условия:

  • Максимальное расстояние между двумя соседними сетевыми узлами при использовании стеклянного оптического мультимодового кабеля может достигать:
    • 3000 м при 100 Мбит/с и
    • 750 м при 1000 Мбит/с.
  • Максимальное расстояние между двумя соседними сетевыми узлами при использовании стеклянного оптического одномодового кабеля может достигать:
    • 26000 м при 100 Мбит/с и
    • 10000 м при 1000 Мбит/с.
  • Максимальное расстояние между двумя соседними сетевыми узлами при использовании электрического TP кабеля может достигать:
    • 100 м при 100 Мбит/с c IE FC кабелем 2x2 и штекером IE FC RJ45 Plug 180,
    • 100 м при 1000 Мбит/с со стандартным IE FC кабелем 4x2 (90 м), модульной розеткой IE FC RJ45 и TP кордом (10 м),
    • 10 м при использовании TP корда.

Настройка и диагностика

Настройки, выполняемые на приборе:

  • Менеджер управления резервированием RM при включении в кольцо коммутатор SCALANCE XR-300EEC переводится в режим RM. Не кольцевые порты в режиме RM могут свободно использоваться для подключения терминалов данных и сетей. При использовании процедур резервирования MRP, стандартизованных для PROFINET, режим RM включается автоматически.
  • Сигнальная маска с помощью встроенной в прибор кнопки может быть выполнена настройка сигнальной маски, определяющей условия срабатывания сигнального контакта. Сигнальная маска позволяет определить набор коммуникационных портов и напряжений питания, подвергаемых непрерывному мониторингу. Появление отклонений от состояний, заданных сигнальной маской, приводит к срабатыванию сигнального контакта.
  • IP адресаIP адреса назначаются через DHCP (Dynamic Host Configuration Protocol). Если DHCP сервер отсутствует или недоступен, то  IP адреса могут быть присвоены с помощью включенных в комплект поставки инструментальных средств.

Диагностика:

  • Светодиоды индикации:
    • Состояний коммуникационных портов.
    • Режимов работы коммуникационных портов (10/100 Мбит/с, дуплексный/ полудуплексный режим работы).
    • Наличия напряжений на двух входах прибора.
    • Состояния сигнального контакта.
    • Сигнальной маски.
    • Режима RM.
    • Режима резервированного соединения колец.
  • Сигнальный контакт может быть подключен, например, к входу программируемого контроллера. Это позволяет выполнять обработку ошибки в программе контроллера.
  • Мониторинг через Industrial Ethernet позволяет выполнять:
    • Дистанционный мониторинг с помощью стандартного web браузера (Web-управление): выбор коммутатора SCALANCE XR-300 через сеть с компьютера, оснащенного Web браузером.
    • Дистанционный мониторинг через SNMP V1, V2c, V3: защищенное подключение коммутаторов SCALANCE XR-300EEC через сеть к станции управления сетью.
    • Дистанционный мониторинг с использованием диагностики PROFINET IO: аварийный диагностические PROFINET сообщения от коммутаторов SCALANCE XR-300EEC могут отображаться соответствующими инструментальными средствами SIMATIC и обрабатываться в программе контроллера. Существенное снижение затрат на разработку программ контроллеров и проектов станций человеко-машинного интерфейса за счет полной поддержки концепции обслуживания аварийных сообщений SIMATIC.

Управление сетью

Функции управления сетью позволяют обеспечивать:

  • Двухуровневую парольную защиту доступа для администратора (чтение и запись) и пользователя (только чтение).
  • Считывание информации о версии прибора и статусной информации.
  • Установку сигналов, маски резервирования, а также адресов.
  • Настройку функций web управления.
  • Настройку параметров протокола RSTP.
  • Фиксированную настройку портов (скорость обмена данными, дуплексный/ полудуплексный режим работы).
  • Защиту доступа к данным
    • Порты могут подключаться и отключаться.
    • Идентификация по требованиям IEEE 802.1x (в подготовке).
    • Список контроля доступа ACL (Access Control List) (в подготовке).
  • Вывод статистической информации.
  • Диагностику трафика данных с помощью настраиваемого "зеркального" порта и коммерческого сетевого анализатора.
  • Поддержу операций загрузки новых версий встроенного программного обеспечения и параметров настройки через сеть с  TFTP сервера или непосредственно через одно или несколько HTTP соединений с использованием Internet или Web браузера.
  • Сохранение параметров конфигурации или регистрационной таблицы в TFTP сервере с передачей данных через сеть.

При появлении ошибок в работе сети коммутатор SCALANCE X-300EEC способен выполнять немедленную отправку сообщений об ошибках (traps) в систему управления сетью или отправлять заранее подготовленные сообщения по каналам электронной почты.

Дистанционный мониторинг (RMON): Коммутатор SCALANCE XR-300EEC способен накапливать статистическую информацию, отвечающую требованиям RMON, группы 1 ... 4. Эта информация включает, например, статистические данные об ошибках в работе каждого коммуникационного порта. Через систему Web управления эти данные могут считываться и передаваться в системы статистической обработки.




Технические данные

Управляемые коммутаторы SCALANCE XR-300EEC

Заказной номер

6GK5324-4GG00-1ER2

Наименование

SCALANCE XR324-12M EEC

Скорость обмена данными



Скорость обмена данными 1

10 Мбит/с

Скорость обмена данными 2

100 Мбит/с

Скорость обмена данными 3

1 000 Мбит/с

Интерфейсы



Общее количество электрических/ оптических портов, не более

24

Количество электрических интерфейсов:


  • для подключения сетевых компонентов

16
  • для подключения цепи сигнального контакта

1
  • для установки конвертирующих модулей

4
  • для подключения цепи питания

1
  • для подключения резервной цепи питания

1

Электрические соединители:


  • для подключения сетевых компонентов

RJ45
  • для подключения цепи сигнального контакта

2-полюсный терминальный блок
  • для подключения цепей питания

4-полюсный терминальный блок

Количество оптических интерфейсов:


  • 100 Мбит/с

Определяется составом конвертирующих модулей
  • 1000 Мбит/с

Определяется составом конвертирующих модулей

Тип оптических портов


  • 100 Мбит/с

Определяется составом конвертирующих модулей
  • 1000 Мбит/с

Определяется составом конвертирующих модулей

Вводимая оптическая мощность по отношению к 1 мВт:


  • на выходе передатчика


    • минимум


    • максимум


  • со стороны приемника, не более



Оптическая чувствительность на входе приемника по отношению к 1 мВт, не менее



Минимальный коэффициент затухания в оптической линии



Отсек для установки съемного модуля памяти C-Plug

Есть

Сигнальный контакт



Номинальное напряжение питания

=24 В

Ток нагрузки, не более

0.1 A

Электрические параметры



Резервированное питание

Нет

Внешнее напряжение питания:

=24 В
  • допустимый диапазон

=24 ... 48 В

Потребляемый ток, не более



Защита цепей питания



Предохранители в цепи питания



Потребляемая мощность:


  • при =24 В


  • при ~230 В


  • максимальная



Условия эксплуатации, хранения и транспортировки



Диапазон температур:


  • рабочий

-40 … +70 °C
  • хранения

-40 … +70 °C
  • транспортировки

-40 … +70 °C

Замечание

При установке конвертирующих модулей диапазон рабочих температур сужается до 0 ... +70 °C, при использовании модулей SFP диапазон рабочих температур лежит в пределах от 0 до +60 °C. При вертикальной установке снижается верхний предел рабочего диапазона температур

Относительная влажность при 25 °C, не более

95 % без появления конденсата

Условия эксплуатации



Степень защиты

IP 20

Конструкция



Тип корпуса

19" исполнения

Габариты (Ш х В х Г) в мм

449 х 43.6 х 319.5

Масса

5.6 кг

Установка

В 19" стойки управления, в морских системах для установки требуется 4 монтажные точки

Общие свойства



Каскадирование в кольцевой структуре с временем реконфигурирования менее 0.3 с

50

Каскадирование в звездообразной топологии

Любое количество (ограничивается только временем задержки распространения сигналов)

Функции конфигурирования/ управления



Функции


  • CLI

Есть
  • Web управление

Есть
  • поддержка MIB

Есть
  • Traps через e-mail

Есть
  • конфигурирование с помощью STEP 7

Есть
  • RMON

Есть
  • SMTP сервер

Есть
  • зеркальный порт

Есть
  • CoS

Есть
  • IRT PROFINET IO коммутатор


  • PROFINET IO диагностика

Есть

Поддерживаемые протоколы:


  • Telnet

Есть
  • HTTP

Есть
  • HTTPS

Есть
  • TFTP

Есть
  • FTP

Есть
  • BOOTP

Есть
  • SNMP v1

Есть
  • SNMP v2

Есть
  • SNMP v3

Есть
  • IGMP (snooping/querier)

Есть
  • GMRP

Есть
  • DCP

Есть
  • LLDP

Есть

Диагностика



Функции:


  • диагностика портов

Есть
  • статистика по размерам пакетов данных

Есть
  • статистика по типам пакетов данных

Есть
  • статистика ошибок

Есть
  • SysLog

Есть

VLAN



Функции:


  • VLAN на уровне портов

Есть
  • динамические VLAN

Есть

Максимальное количество VLAN

255

Максимальное количество динамических VLAN

255

Поддерживаемые протоколы:


  • GVRP

Есть

DHCP



Функции


  • DHCP клиент

Есть
  • DHCP опция 82

Есть
  • DHCP опция 66

Есть
  • DHCP опция 67

Есть

Резервирование



Функции:


  • кольцевое резервирование

Есть
  • менеджер резервирования

Есть
  • резервирование коммутаторов

Есть
  • процедура резервирования HSR

Есть
  • процедура резервирования MRP

Есть
  • процедура резервирования RSTP

Есть
  • пассивное прослушивание

Есть

Поддерживаемые протоколы:


  • STP/RSTP

Есть
  • RSTP для больших сетей

Есть
  • LACP

Есть

Защита данных



Функции:


  • ACL - на базе портов/ MAC адресов

Есть
  • IEEE 802.1x (Radius)

Есть
  • ограничение целевых, широковещательных и однонаправленных сообщений

Есть
  • блокировка широковещательных сообщений

Есть

Поддерживаемый протокол:


  • SSH

Есть

Синхронизация времени



Функции


  • поддержка SICLOCK

Есть

Поддерживаемые протоколы


  • NTP

Нет
  • SNTP

Есть

Стандарты, одобрения, сертификаты



Стандарты:


  • электромагнитной совместимости

IEC 61850, IEEE 1613
  • FM для электромагнитной совместимости

FM3611: класс 1, раздел 2, группы A, B, C, D / T4, класс 1, зона 2, группы IIC, T4
  • для Ex зон

EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
  • CSA и UL для безопасности

UL 60950-1, CSA C22.2 No. 60950-1-03, UL 508, CSA C22.2 No. 142-M1982, CSA C22.2 No. 14-M91
  • CSA и UL для Ex зон

UL 1604 и UL 2279-15 (размещение в опасных зонах), Класс 1 / раздел 2 / группы A, B, C, D / T4, класс 1 / зона 2 / группы IIC / T4
  • для генерируемых помех

EN 61000-6-4
  • для стойкости к шумам 

EN 61000-6-2

Сертификаты соответствия:

EN 61000-6-2, EN 61000-6-4
  • марке CE

Есть
  • C-Tick

Есть

Морские сертификаты:


  • American Bureau of Shipping Europe Ltd. (ABS)


  • Bureau Veritas (BV)


  • Det Norske Veritas (DNV)


  • Germanischer Lloyd (GL)


  • Lloyds Register of Shipping (LRS)


  • Nippon Kaiji Kyokai (NK)



Аксессуары



Аксессуары



Расширение: опциональный модуль памяти C-Plug








Дальнейшая информация

Управляемые коммутаторы SCALANCE XR-300EEC

Для выбора коммутаторов Industrial Ethernet и конфигурирования их модульных вариантов можно воспользоваться инструментальными средствами Switch Selection Tool:

http://support.automation.siemens.com/WW/view/de/39134641




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5324-4GG00-1ER25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK; POWER SUPPLY WITH 1 X 24V DC; PORTS FRONT SIDE; 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL; 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL; LED DIAGNOSTICS; FAULT SIGNAL CONTACT; WITH SELECT/SET-BUTTON; PROFINET-IO DEVICE, NETWORK- MANAGEMENT; INTEGRATED REDUNDANCY MANAGER 3328.40
6GK5324-4GG00-1JR25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 1 X 24V DC PORTS BACK SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER 3328.40
6GK5324-4GG00-2ER25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK; POWER SUPPLY WITH 2 X 24V DC; PORTS FRONT SIDE; 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL; 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL; LED DIAGNOSTICS; FAULT SIGNAL CONTACT; WITH SELECT/SET-BUTTON; PROFINET-IO DEVICE; NETWORK- MANAGEMENT; INTEGRATED REDUNDANCY MANAGER 3551.00
6GK5324-4GG00-2JR25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 2 X 24V DC PORTS BACK SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER C-PLUG IN SCOPE OF SUPPLY 3551.00
6GK5324-4GG00-3ER25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 1 X 230V AC PORTS FRONT SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER 3328.40
6GK5324-4GG00-3JR25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 1 X 230V AC PORTS BACK SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER 3328.40
6GK5324-4GG00-4ER25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 2 X 230V AC PORTS FRONT SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER 3551.00
6GK5324-4GG00-4JR25N3SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19 RACK, POWER SUPPLY WITH 2 X 230V AC PORTS BACK SIDE, 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL, 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL, LED DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER 3551.00




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1900-0AB005N3SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED 95.40
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK1901-1BB11-2AA05K1IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 1 ШТУКА 21.41
6GK1901-1BB11-2AB05K1IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 10 ШТУК 181.26
6GK1901-1BB11-2AE05K1IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 50 ШТУК 694.30
6GK1901-1BE00-0AA15K2SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 2FE ДЛЯ ПОДСОЕДИНЕНИЯ ДВУХ ИНТЕРФЕЙСОВ 100 МБИТ/С 61.80
6GK1901-1BE00-0AA25K2SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 1GE ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 1000 МБИТ/С 61.80
6GK5991-1AD00-8AA05N3SCALANCE X ACCESSORY, SFP991-1 1 X 100MBIT/S LC-PORT OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM 195.04
6GK5991-1AE00-8AA05N3SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM 1971.60
6GK5991-1AF00-8AA05N3SCALANCE X ACCESSORY, SFP991-1LD 1 X 100MBIT/S LC-PORT OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM 411.28
6GK5991-2AB00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM991-2, 2 X 100MBIT/S BFOC-PORTS OPTICAL; MULTIMODE GLASS UP TO MAX. 5 KM 315.88
6GK5991-2AC00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LD, 2 X 100MBIT/S BFOC-PORTS OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM 877.68
6GK5991-2AD00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM991-2, 2 X 100MBIT/S SC-PORTS OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM 315.88
6GK5991-2AE00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LH+, 2 X 100MBIT/S SC-PORTS OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM 4017.40
6GK5991-2AF00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LD, 2 X 100MBIT/S SC-PORTS OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM 877.68
6GK5992-1AL00-8AA05N3SCALANCE X ACCESSORY, SFP992-1 1 X 1000MBIT/S LC-PORT, OPTICAL; MULTIMODE GLASS UP TO MAX. 750 M 237.44
6GK5992-1AM00-8AA05N3SCALANCE X ACCESSORY, SFP992-1LD 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 10 KM 519.40
6GK5992-1AN00-8AA05N3SCALANCE X ACCESSORY, SFP992-1LH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 40 KM 1409.80
6GK5992-1AP00-8AA05N3SCALANCE X ACCESSORY, SFP992-1LH+ 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 70 KM 2183.60
6GK5992-1AQ00-8AA05N3SCALANCE X ACCESSORY, SFP992-1ELH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 120 KM 3572.20
6GK5992-2AL00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2, 2 X 1000MBIT/S SC-PORTS, OPTICAL; MULTIMODE GLASS UP TO MAX. 750 M 540.60
6GK5992-2AM00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LD, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 10 KM 1102.40
6GK5992-2AN00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LH, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 40KM 2575.80
6GK5992-2AP00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LH+, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 70KM 4473.20
6GK5992-2AQ00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2ELH, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 120KM 6179.80
6GK5992-2AS00-8AA05N3SCALANCE X ACCESSORY; MEDIA MODULE MM992-2SFP; 2 X 100/1000MBIT/S FOR SFP PLUG TRANSCEIVER 179.14
6GK5992-2GA00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2CUC, 2 X 10/100/1000MBIT/S RJ45-PORTS, ELECTRICAL; WITH SLEEVE 235.32
6GK5992-2SA00-8AA05N3SCALANCE X ACCESSORY, MEDIA MODULE MM992-2CU, 2 X 10/100/1000MBIT/S RJ45-PORTS, ELECTRICAL; WITHOUT SLEEVE 203.52
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
6XV1870-2E5K1SIMATIC NET, ETHERNET FC СТАНДАРТНЫЙ ИНСТАЛЯЦИОННЫЙ КАБЕЛЬ; КАТЕГОРИИ 6 ДЛЯ СОЕДИНЕНИЯ FC RJ45 МОДУЛЬНОЙ РОЗЕТКИ, ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M 3.03
6XV1870-3QE505K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M 17.60
6XV1870-3QH105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M 18.66
6XV1870-3QH205K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M 20.99
6XV1870-3QH605K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M 28.62
6XV1870-3QN105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M 36.46
