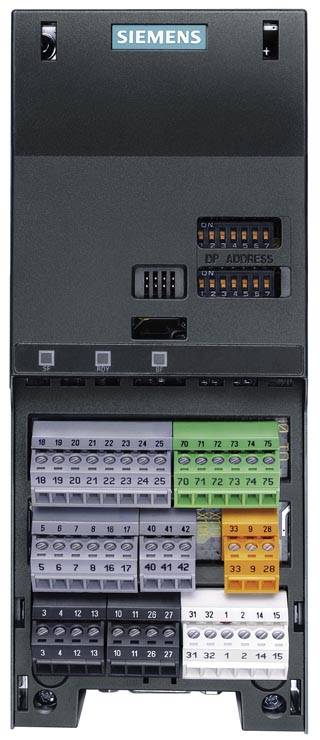

| Цифровые входы (DI) – стандарт |
| 5 дo 8,
16,17 | DI0 дo DI5 | Произвольно программируемые (изолированные) 5.5 мA/24 В |
| 40 дo 42

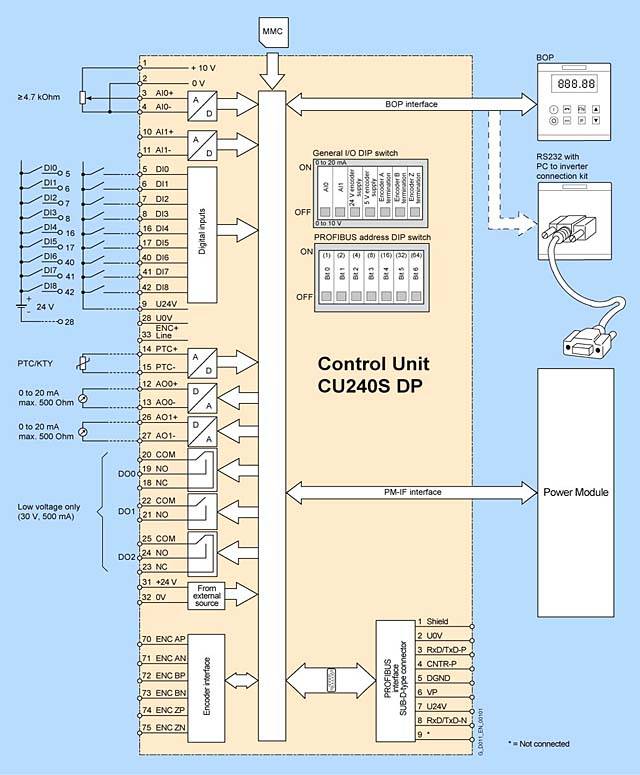

(только для CU240S DP) | DI6 дo DI8 | Произвольно программируемые (изолированные) 5.5 мA/24 В |

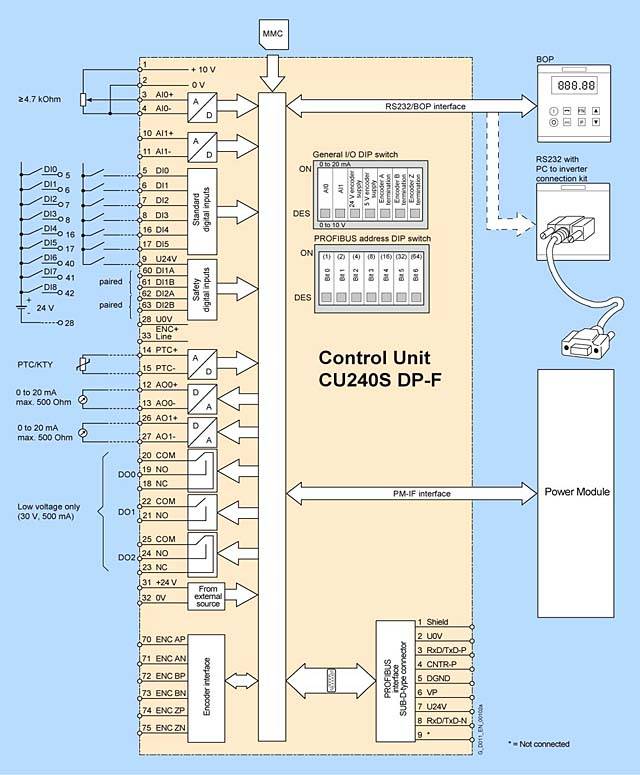

| Цифровые входы (DI) – отказоустойчивые (только для CU240S DP‑F) |
| 60 дo 64
(только для CU240S DP‑F) | FDI0A
FDI0B
FDI1A
FDI1B | Отказоустойчивые цифровые входы
Произвольно программируемые (изолированные) 5.5 мA/24 В |
| Цифровые выходы (DO) |
| 18 | DO0, NC | Релейный выход 1
NC контакт (0.5 A, 30 В DC) |
| 19 | DO0, NO | Релейный выход 1
NO контакт (0.5 A, 30 В DC) |
| 20 | DO0, COM | Релейный выход 1
Обычный контакт (0.5 A, 30 В DC) |
| 21 | DO1, NO | Релейный выход 2
NO контакт (0.5 A, 30 В DC) |
| 22 | DO1, COM | Релейный выход 2
Обычный контакт (0.5 A, 30 В DC) |
| 23 | DO2, NC | Релейный выход 3
NC контакт (0.5 A, 30 В DC) |
| 24 | DO2, NO | Релейный выход 3
NO контакт (0.5 A, 30 В DC) |
| 25 | DO2, COM | Релейный выход 3
Обычный контакт (0.5 A, 30 В DC) |
| Аналоговые входы (AI) |
| 3 | AI0+ | 0 В дo 10 В, – 10 В дo + 10 В, 0/2 В дo 10 В или 0/4 мA дo 20 мA |
| 4 | AI0– |
| 10 | AI1+ | 0 В дo 10 В, 0 мA дo 20 мA |
| 11 | AI1– |
| Аналоговые выходы (AO) |
| 12 | AO0+ | Произвольно программируемые (0/4 мA дo 20 мA, 0/2 В дo 10 В с нагрузкой 500 Вт) |
| 13 | AO0– | M (GND) |
| 26 | AO1+ | Произвольно программируемые (0/4 мA дo 20 мA с нагрузкой 500 Вт) |
| 27 | AO1– | M (GND) |
| Интерфейсы датчиков |
| 70 | ENC AP | Датчик AP – неотрицательный вход канала A |
| 71 | ENC AN | Датчик AN – неотрицательный вход канала A |
| 72 | ENC BP | Датчик BP – неотрицательный вход канала В |
| 73 | ENC BN | Датчик BN – неотрицательный вход канала В |
| 74 | ENC ZP | Датчик ZP – неотрицательный вход импульса нуля |
| 75 | ENC ZN | Датчик ZN – отрицательный вход импульса нуля |
| Интерфейс PTC/KTY |
| 14 | PTC+ | Положительный вход PTC/KTY |
| 15 | PTC- | Отрицательный вход PTC/KTY |
| Блок питания |
| 33 | ENC+
питание | Изолированный блок питания датчика (+ 24 В с 100 мA, + 5 В с 300 мA или > 30 В ввод пользователем), сконфигурировано с помощью DIP переключателей |
| 9 | U 24 В | Изолированный блок питания пользователя + 24 В с 100 мA |
| 28 | U 0 В | Изолированный блок питания датчика и опорное напряжение пользователя |
| 1 | + 10 В | Неизолированный, стабилизированный блок питания 10 В для входов/выходов – макс. 10мА |
| 2 | 0 В | Опорный сигнал электропитания |
| 31 | + 24 В | Вход блока питания 24 В |
| 32 | 0 В | Опорный сигнал электропитания 24 В |
