Управляющие модули

Управляющие модули

Управляющие модули CU230P-2

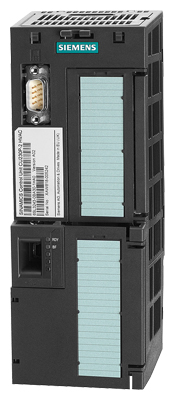

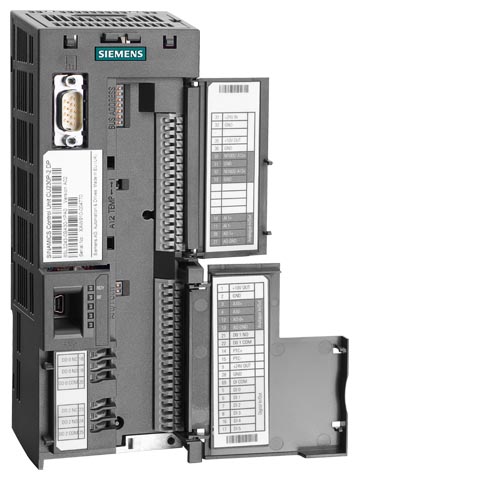

Управляющий модуль CU230P-2 HVAC

Управление преобразователем осуществляется через управляющий модуль.

The CU230P-2 Control Units are designed for drives with integrated technological functions for pump, fan and compressor applications.

Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений. Интеграция технологических функций является важным отличительным признаком этих управляющих модулей линейки приводов SINAMICS G120.

Управляющие модули CU230P-2 могут работать со следующими силовыми модулями:

PM230
PM240
PM250
PM260

Типичные, интегрированные HVAC/HLK-функции

линейные и квадратные кривые моментов для гидравлических машин и объемных насосов
ECO-режим для дополнительной экономии энергии
2 аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня
2 дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000
прямое управление вентилями и заслонками через двумя реле 230 В
автоматический перезапуск после отключения питания
перезапуск на ходу
пропускаемые частоты
экономия энергии через гибернацию („спящий режим“)
контроль нагрузки (для ремённой передачи), контроль потока
каскадирование двигателей
4 встроенных ПИД-регулятора (для температуры, давления, качества воздуха, уровня)
многозонный регулятор
расширенный аварийный режим
часы реального времени с тремя таймерами

IOP-помощники для специальных приложений, к примеру

насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки) с и без ПИД-регулятора
вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки) с и без ПИД-регулятора
компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки) с и без ПИД-регулятора

Управляющие модули CU240B-2 и CU240E-2

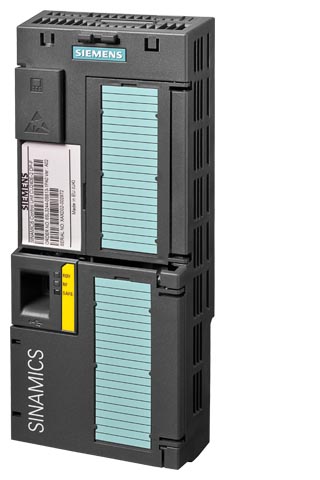

Управляющий модуль CU240E-2 DP-F

Управление преобразователем осуществляется через управляющий модуль.Управляющие модули CU240B-2 и CU240E-2 являются стандартными управляющими модулями для всех распространенных приложений с U/f- или векторным управлением.

серия CU240B-2 с базовым набором I/O, оптимален для большинства приложений
серия CU240E-2 со стандартным набором I/O и встроенной техникой безопасностиУправляющие модули CU240B-2 и CU240E-2 могут работать со следующими силовыми модулями:
PM240
PM250
PM260

Функции Safety Integrated

В базовых вариантах серии CU240E-2 (CU240E-2 и CU240E-2 DP) функция безопасности "Безопасноотключенный момент" (STO, Safe Torque Off) уже интегрирована (сертификация согласно EN 954-1, категория 3 и IEC 61508 SIL 2, а также ISO 13849-1 PLd).Следующие, расширенные функции Safety Integrated интегрированы в управляющие модули CU240E-2 F и CU240E-2 DP-F:

безопасно отключенный момент (STO, Safe Torque Off) для защиты от активного движения привода
безопасный останов 1 (SS1, Safe Stop 1) для непрерывного контроля безопасной рампы торможения
безопасно ограниченная скорость (SLS, Safely Limited Speed) для защиты от опасных движений при превышении предельной скорости (управляющий модуль CU240E-2 DP-F имеет до 4 выбираемых предельных значений SLS)
безопасное направление вращения (SDI) функция обеспечивает возможность вращения привода только в выбранном направлении.
безопасный контроль скорости (SSM) функция SSM подает сигнал, если привод работает при частоте вращения/скорости подачи ниже специфицированных (только CU240E-2 DP-F с PROFIsafe).

Все интегрированные Safety-функции обходятся без датчика двигателя или энкодера; это сокращает затраты. Особенно это касается уже существующих установок, которые могут быть оснащены техникой безопасности без внесения изменений в двигатель или механику. Функция STO может использоваться без ограничений для всех приложений. Функции SS1, SLS, SDI и SSM допускаются только для задач, в которых ускорение груза после отключения преобразователя частоты невозможно. Тем самым они не разрешены для нагрузок с натяжением, к примеру, подъемников и размоточных устройств.

Дополнительную информацию см. главу "Отличительные осбенности", раздел Safety Integrated.

Дизайн

Управляющие модули

Управляющие модули CU230P-2 HVAC, CU230P-2 DP и CU230P-2 CAN

Клемма №	Сигнал	Особенности
Цифровые входы (DI) – стандарт
69	DI Com	Опорный потенциал цифровых входов
5 ... 8,16, 17	DI0 … DI5	Свободно программируемыеразделение потенциалов, входы поIEC 61131-2
Цифровые выходы (DO)
18	DO0, NC	Релейный выход 1NC (2 A, AC 230 В)
19	DO0, NO	Релейный выход 1NO (2 A, AC 230 В)
20	DO0, COM	Релейный выход 1Общий контакт (2 A, AC 230 В)
21	DO1, NO	Релейный выход 2NO (0,5 A, DC 30 В)
22	DO1, COM	Релейный выход 2Общий контакт (0,5 A, DC 30 В)
23	DO2, NC	Релейный выход 3NC (2 A, AC 230 В)
24	DO2, NO	Релейный выход 3NO (2 A, AC 230 В)
25	DO2, COM	Релейный выход 3Общий контакт (2 A, AC 230 В)
Аналоговые входы (AI)
3	AI0+	Дифф. вход, возможностьпереключения между током,напряжениемДиапазон значений: 0 ... 10 В, –10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
4	AI0-
10	AI1+	Дифф. вход, возможностьпереключения между током,напряжениемДиапазон значений: 0 ... 10 В, –10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
11	AI1-
50	AI2+/Ni1000	Потенциально связанный вход,возможность переключения междутоком, датчиками температурытипа PT1000, NI1000Диапазон значений: 0/4 ... 20 мА,PT1000 –50 ... +250 °C;NI1000 –50 ... +150 °C
51	GND	Опорный потенциал AI2/внутренняямасса электроники
52	AI3+/Ni1000	Потенциально связанный вход длядатчиков температуры типа PT1000,NI1000Диапазон значений: PT1000 –50 ... +250 °C; NI1000 –50 ... +150 °C
53	GND	Опорный потенциал AI3/внутренняямасса электроники
Аналоговые выходы (AO)
12	AO0+	Потенциально связанный выходсвободно программируемыйДиапазон значений: 0 ... 10 В; 0/4 ... 20 мА
13	AO0-	Опорный потенциал AO0/внутренняя масса электроники
26	AO1+	Потенциально связанный выходсвободно программируемыйДиапазон значений: 0 ... 10 В;0/4 ... 20 мА
27	AO1-	Опорный потенциал AO1/внутренняямасса электроники
Интерфейс датчика температуры двигателя
14	T1 motor	Положительный вход для датчикатемпературы двигателяТип: PTC, датчик KTY, Thermo-Click
15	T2 motor	Отрицательный вход для датчикатемпературы двигателя
Питание
9	+24 V OUT	Выход питанияDC 24 В, макс. 200 мА
28	GND	Опорный потенциалпитания/внутренняя массаэлектроники
1	+10 V OUT	Выход питанияDC 10 В ±0,5 В, макс. 10 мА
2	GND	Опорный потенциалпитания/внутренняя массаэлектроники
31	+24 V IN	Вход питанияDC 18 ... 30 В, макс. 1500 мА
32	GND IN	Опорный потенциал входа питания
35	+10 V OUT	Выход питанияDC 10 В ±0,5 В макс. 10 мА
36	GND	Опорный потенциалпитания/внутренняя массаэлектроники

Управляющие модули CU240B-2, CU240B-2 DP

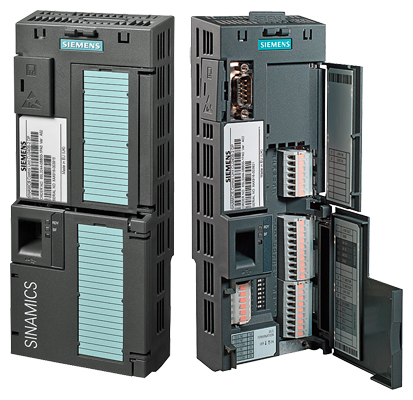

Управляющий модуль CU240B-2 с закрытыми и открытыми крышками клеммников

Клемма №	Сигнал	Особенности
Цифровые входы (DI)
5 … 8	DI0 … DI3	Свободно программируемые(разделение потенциалов)5,5 мА/24 В
69	DI COM	Опорный потенциал для цифровыхвходов
Цифровой выход (DO)
18	DO0, NC	Релейный выход DO0NC (0,5 A, DC 30 В)
19	DO0, NO	Релейный выход DO0NO (0,5 A, DC 30 В)
20	DO0, COM	Релейный выход DO0Общий контакт (0,5 A, DC 30 В)
Аналоговый вход (AI)
3	AI0+	Дифф. вход, возможностьпереключения между током,напряжениемДиапазон значений: 0 ... 10 В, -10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
4	AI0-
Аналоговый выход (AO)
12	AO0+	Потенциально связанный выходсвободно программируемыйДиапазон значений: 0 ... 10 В;0/4 ... 20 мА
13	AO0-	Опорный потенциал AO0/внутренняямасса электроники
Интерфейс датчика температуры двигателя
14	T1 motor	Положительный вход для датчикатемпературы двигателяТип: PTC, датчик KTY, Thermo-Click
15	T2 motor	Отрицательный вход для датчикатемпературы двигателя
Питание
9	+24 V OUT	Выход питанияDC 24 В, макс. 200 мА
28	GND	Опорный потенциалпитания/внутренняя массаэлектроники
1	+10 V OUT	Выход питанияDC 10 В ±0,5 В, макс. 10 мА
2	GND	Опорный потенциалпитания/внутренняя массаэлектроники
31	+24 V IN	Вход питанияDC 18 ... 30 В, макс. 1500 мА
32	GND IN	Опорный потенциал входа питания

Управляющие модули CU240E-2, CU240E-2 DP, CU240E-2-F и CU240E-2 DP-F

Управляющий модуль CU240E-2 с закрытыми и открытыми крышками клеммников

Клемма №	Сигнал	Особенности
Цифровые входы (DI) – стандарт
5 … 8,16, 17	DI0 … DI5	Свободно программируемые(разделение потенциалов)5,5 мА/24 В
69	DI COM1	Опорный потенциал цифровыхвходов 0, 2, 4, 6
34	DI COM2	Опорный потенциал цифровыхвходов 1, 3, 5, 7
Цифровые входы (DI) – повышенной безопасности (формируются через параметрирование из двух стандартных входов)
16, 17	F-DI0	Цифровые входы повышеннойбезопасности, 2-канальные(дублирование), свободнопрограммируемые (разделениепотенциалов) 5,5 мА/24 В
Следующие только у CU240E-2 F и CU240E-2 DP-F
5, 6	F-DI1	Цифровые входы повышеннойбезопасности, 2-канальные(дублирование), свободнопрограммируемые (разделениепотенциалов) 5,5 мА/24 В
7, 8	F-DI2	Цифровые входы повышеннойбезопасности, 2-канальные(дублирование), свободнопрограммируемые (разделениепотенциалов) 5,5 мА/24 В
Цифровые выходы (DO)
18	DO0, NC	Релейный выход DO0NC (0,5 A, DC 30 В)
19	DO0, NO	Релейный выход DO0NO (0,5 A, DC 30 В)
20	DO0, COM	Релейный выход DO0Общий контакт (0,5 A, DC 30 В)
21	DO1+	Транзисторный выход DO1положительный (0,5 A, DC 30 В)
22	DO1-	Транзисторный выход DO1отрицательный (0,5 A, DC 30 В)
23	DO2, NC	Релейный выход DO2NC (0,5 A, DC 30 В)
24	DO2, NO	Релейный выход DO2NO (0,5 A, DC 30 В)
25	DO2, COM	Релейный выход DO2Общий контакт (0,5 A, DC 30 В)
Аналоговые входы (AI)
3	AI0+	Дифф. вход, возможностьпереключения между током,напряжениемДиапазон значений: 0 ... 10 В, -10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
4	AI0-
10	AI1+	Дифф. вход, возможностьпереключения между током,напряжениемДиапазон значений: 0 ... 10 В, -10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
11	AI1-
Аналоговые выходы (AO)
12	AO0+	Потенциально связанный выходсвободно программируемыйДиапазон значений: 0 ... 10 В;0/4 ... 20 мА
13	AO0-	Опорный потенциал AO0/внутренняямасса электроники
26	AO1+	Свободно программируемый(0 … 10 В, 0 … 20 мА с макс. 500 Ω)
27	AO1-	Опорный потенциал для аналоговыхвыходов
Интерфейс датчика температуры двигателя
14	T1 motor	Положительный вход для датчикатемпературы двигателяТип: PTC, датчик KTY, Thermo-Click
15	T2 motor	Отрицательный вход для датчикатемпературы двигателя
Питание
9	+24 V OUT	Выход питанияDC 24 В, макс. 200 мА
28	GND	Опорный потенциалпитания/внутренняя массаэлектроники
1	+10 V OUT	Выход питанияDC 10 В ±0,5 В, макс. 10 мА
2	GND	Опорный потенциалпитания/внутренняя массаэлектроники
31	+24 V IN	Вход питанияDC 18 ... 30 В, макс. 1500 мА
32	GND IN	Опорный потенциал входа питания

Интеграция

Управляющие модули

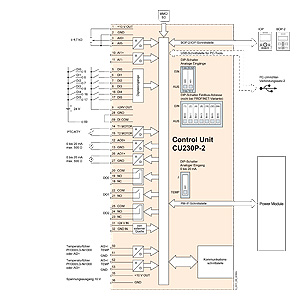

Схема соединений управляющего модуля серии CU230P-2

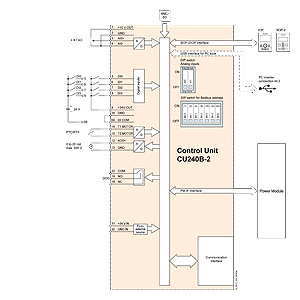

Схема соединений управляющего модуля серии CU240B-2

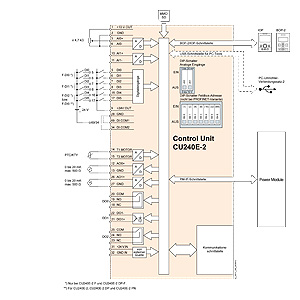

Схема соединений управляющего модуля серии CU240E-2

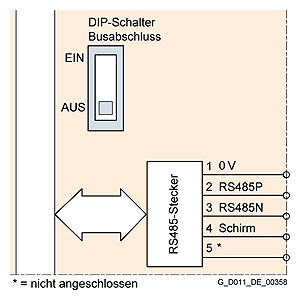

Коммуникационный интерфейсRS485 USS/Modbus RTU/Bacnet MS/TP

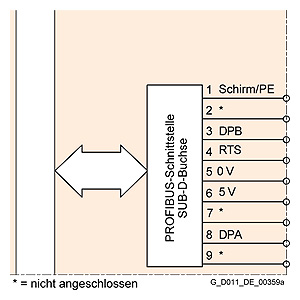

Коммуникационный интерфейсPROFIBUS DP

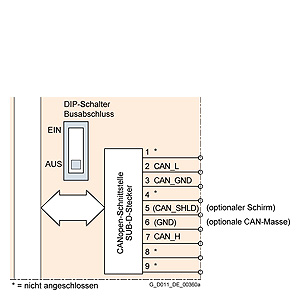

Коммуникационный интерфейсCANopen

Технические данные

Управляющие модули

Управляющий модуль	серия CU230P-2 6SL3243-0BB30-1 . A2	серия CU240B-2 6SL3244-0BB00-1 . A1	серия CU240E-2 6SL3244-0BB1 . -1 . A1
Электрические данные
Рабочее напряжение	DC 24 В через силовой модуль или через подключение внешнего источника питания DC 18 ... 30 В
Потребляемый ток, макс.	0.5 A
Изоляция для защиты	PELV согласно EN 50178Безопасное разделение с сетью через двойную/усиленную изоляцию
Мощность потерь	<5.5 Вт
Интерфейсы
Цифровые входы – стандарт	6 потенциально развязанныхвходов	4 потенциально развязанныхвхода	4 потенциально развязанныхвхода
	Оптическая изоляция, свободный опорный потенциал (собственная группа потенциалов), макс. входнойток 15 мАВозможность выбора логики NPN/PNP через разводкуУровень переключения: 0 → 1: 11 ВУровень переключения: 1 → 0: 5 В
Цифровые входы – повышеннойбезопасности	–	–	1 (использование 2 DI стандарт)макс. 3 (использование 6 DIстандарт) у CU240E-2 F иCU240E-2 DP-F
Цифровые выходы	2 переключающих релеAC 250 В, 2 A (индуктивнаянагрузка), DC 30 В, 5 A (омическаянагрузка)1 реле NODC 30 В, 0,5 A (омическаянагрузка)	1 транзисторDC 30 В, 0,5 A (омическаянагрузка)	1 транзисторDC 30 В, 0,5 A (омическаянагрузка)2 переключающих релеDC 30 В, 0,5 A (омическаянагрузка)
Аналоговые входы – стандарт	2 дифф. входа	1 дифф. вход	2 дифф. входа
	Возможность переключение через DIP-переключатель между напряжением и током:-10 ... +10 В, 0/4 ... 20 мА, 10-бит разрешениеДифф. аналоговые входы могут быть сконфигурированы как дополнительные цифровые входы.Пороги переключения:0 → 1: ном. напряжение 4 В1 → 0: ном. напряжение 1,6 ВАналоговые входы защищены от входов в диапазоне напряжения ± 30 В и имеют синфазное напряжение вдиапазоне ± 15 В
Аналоговые входы – расширенные	1 потенциально связанный вход,возможность переключения черезDIP-переключатель между током идатчиком температуры типаNI1000/PT1000,0/4 ... 20 мА; 10-бит разрешение1 потенциально связанный выход,датчик типа NI1000/PT1000,10-битное разрешение	–	–
Аналоговые выходы	2 дифф. входа	1 дифф. вход	2 дифф. входа
	2 потенциально связанных выхода 1 потенциально связанный выход 2 потенциально связанных выходаВозможность переключения через установку параметра между напряжением и током:0 ... 10 В; 0/4 ... 20 мАРежим напряжения: 10 В, мин. нагрузка 10 кВтРежим тока: 20 мА, макс. нагрузка 500 ΩАналоговые выходы имеют защиту от короткого замыкания
PTC/KTY-интерфейс	1 вход датчика температуры двигателя,подключаемые датчики PTC, KTY и Thermo-Click,точность ±5 °C
Съемные пружинные штекеры дляI/O-интерфейса	–	✓	✓
Встроенный интерфейс шины
USS/Modbus RTU RS485 на клемме,изолированный,подключаемые терминаторы,возможность установки Slave-адреса через DIP-переключателиUSS: макс. 187,5 кбодModbus RTU:19,2 кбод	CU230P‑2 HVAC 6SL3243-0BB30-1HA2	CU240B‑2 6SL3244-0BB00-1BA1	CU240E‑2 6SL3244-0BB12-1BA1 CU240E‑2 F 6SL3244-0BB13-1BA1
BACnet MS/TP RS485 на клемме,изолированный,подключаемые терминаторымакс. 187,5 кбод	CU230P‑2 HVAC 6SL3243-0BB30-1HA2	–	–
PROFIBUS DP 9-пол. SUB-D-штекер,изолированный, PROFIdriveProfil V4.1, возможностьустановки Slave-адреса черезDIP-переключателимакс. 12 Мбит/с	CU230P‑2 DP 6SL3243-0BB30-1PA2	CU240B‑2 DP 6SL3244-0BB00-1PA1	CU240E‑2 DP 6SL3244-0BB12-1PA1 CU240E‑2 DP‑F 6SL3244-0BB13-1PA1
CANopen 9-пол. SUB-D-розетка,изолированный, возможностьустановки Slave-адреса черезDIP-переключателимакс. 1 Мбит/с	CU230P‑2 HVAC 6SL3243-0BB30-1CA2	–	–
Инструментальные интерфейсы
Карта памяти	1 SINAMICS Micro Memory Card (MMC) или 1 SIMATIC Memory Card (SD-карта)
Устройства управления	IOPподдерживаемые возможности соединения между CU230P-2 и IOP:прямое подключение, монтаж в дверцу или ручной терминал (ручной терминал IOP невозможен в комбинации с PM230) BOP-2поддерживаемые возможности соединения между CU230P-2 и BOP-2:прямое подключение или монтаж в дверцу
PC-интерфейс	USB (подключение через комплект для соединения PC-преобразователь-2)
Методы управления/регулирования
V/f линейный/квадратичный/параметрируемый	✓
V/f с управлением попотокосцеплению (FCC)	✓
V/f ECO линйеный/квадратичный	✓
Векторное управление, без датчика	✓
Векторное управление, с датчиком	–
Управление по моменту, без датчика	✓
Управление по моменту, с датчиком	–
Программные функции
Прикладной макрос	✓
Установка заданного значения,параметрируемая	✓
Постоянные частоты	16, параметрируемые
JOG	✓
Цифровой потенциометр двигателя (MOP)	✓
Сглаживание рампы	✓
Расширенный задатчик интенсивности(со сглаживанием рампы Off3)	✓
Компенсация скольжения	✓
Соединение сигналов по технологии BICO	✓
Трассировка	✓
Индикация энергосбережения	✓
Переключаемые блоки данных приводов (DDS)	✓ (4)
Переключаемые командные блоки данных (CDS)	✓ (4)
Свободные функциональные блоки(FFB) для логических иарифметических операций	✓
Технологический регулятор(внутренний ПИД)	✓
3 доп., свободных ПИД-регулятора	✓	–	–
2-зонный регулятор	✓	–	–
Перезапуск на ходу	✓
Автоматический перезапускпосле отказа питания или неполадки в работе (AR)	✓
Функция энергосбережения (гибернации) с внутренним ПИД-регулятором	✓	–	–
Функция энергосбережения(гибернации) с внешним ПИД-регулятором	✓	–	–
Контроль клинового ремняс и без датчика (мониторинг нагрузки по моменту)	✓	–	–
Контроль работы насоса всухую/контроль защиты о перегрузки (мониторинг нагрузки по моменту)	✓	–	–
Тепловая защита двигателя	✓ (I2t, датчики: PTC/KTY/Thermo-Click)
Тепловая защита преобразователя	✓
Идентификация двигателя	✓
Стояночный тормоз двигателя	–	✓	✓
Auto-ramping (регулятор Vdcmax)	✓
Кинетическая буферизация (регулятор Vdcmax)	✓
Функции торможения у PM230
торможение постоянным током	✓
смешанное торможение	–
реостатное торможение совстроенным тормознымпрерывателем	–
Функции торможения у PM240
торможение постоянным током	✓
смешанное торможение	✓
реостатное торможение совстроенным тормознымпрерывателем	✓
Функции торможения уPM250/PM250-2 Сетевая рекуперация	✓
Механические параметры и условия окружающей среды
Степень защиты	IP20
Поперечное сечение сигнального кабеля
мин.	0.15 мм2 (AWG28)	0.05 мм2 (AWG30)	0.05 мм2 (AWG30)
макс.	1.5 мм2 (AWG16)	1.5 мм2 (AWG16)	1.5 мм2(AWG16)
Рабочая температура	0 ... 60 °C(32 ... 140 °F)	0 ... 50 °C(32 ... 122 °F)	0 ... 50 °C(32 ... 122 °F)
Температура хранения	-40 ... +70 °C(-40 ... +158 °F)
Относительная влажность воздуха	<95 % относительной влажности, конденсат не допускается
Размеры
ширина	73 мм	73 мм	73 мм
высота	199 мм	199 мм	199 мм
глубина	65.5 мм	46 мм	46 мм
Вес, около	0.61 кг	0.49 кг	0.49 кг

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6SL3243-0BB30-1CA2	341	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU230P-2 ВСТРОЕННЫЙ МОДУЛЬ CANOPEN 6 DI, 3 DO, 4 AI, 2 AO 1 ДАТЧИК ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ ВХОД 2 PSU-OUT(10В ПОСТ. ТОКА, 24В ПОСТ. ТОКА) 1 PSU-IN (24В ПОСТ. ТОКА) ИНТЕРФЕЙСЫ USB И ММC КЛАСС ЗАЩИТЫ: IP20	384.20
6SL3243-0BB30-1CA3	341	SINAMICS G120 CONTROL UNIT CU230P-2 CAN INTEGRATED CANOPEN 6 DI, 3 DO, 4 AI, 2 AO 1 MOTOR TEMP. SENSOR INPUT 2 PSU-OUT(10V DC, 24V DC) 1 PSU-IN (24V DC) USB- AND MMC-INTERFACE PROTECTION IP20	352.77
6SL3243-0BB30-1FA0	341	SINAMICS G120 CONTROL UNIT CU230P-2 PN INTEGRATED PROFINET 6 DI, 3 DO, 4 AI, 2 AO 1 MOTOR TEMP. SENSOR INPUT 2 PSU-OUT(10V DC, 24V DC) 1 PSU-IN (24V DC) USB- AND MMC-INTERFACE PROTECTION IP20	330.73
6SL3243-0BB30-1HA2	341	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU230P-2 HVAC USS/ MODBUS RTU/BACNET MS/TP 6 DI, 3 DO, 4 AI, 2 AO 1 ДАТЧИК ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ ВХОД 2 PSU-OUT(10В ПОСТ. ТОКА, 24В ПОСТ. ТОКА) 1 PSU-IN (24В ПОСТ. ТОКА) ИНТЕРФЕЙСЫ USB И ММC КЛАСС ЗАЩИТЫ: IP20	324.18
6SL3243-0BB30-1HA3	341	SINAMICS G120 CONTROL UNIT CU230P-2 HVAC USS/ MODBUS RTU/BACNET MS/TP 6 DI, 3 DO, 4 AI, 2 AO 1 MOTOR TEMP. SENSOR INPUT 2 PSU-OUT(10V DC, 24V DC) 1 PSU-IN (24V DC) USB- AND MMC-INTERFACE PROTECTION IP20	297.65
6SL3243-0BB30-1PA2	341	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU230P-2 DP ВСТРОЕННЫЙ МОДУЛЬ PROFIBUS DP 6 DI, 3 DO, 4 AI, 2 AO 1 ДАТЧИК ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ ВХОД 2 PSU-OUT(10В ПОСТ. ТОКА, 24В ПОСТ. ТОКА) 1 PSU-IN (24В ПОСТ. ТОКА) ИНТЕРФЕЙСЫ USB И ММC КЛАСС ЗАЩИТЫ: IP20	360.19
6SL3243-0BB30-1PA3	341	SINAMICS G120 CONTROL UNIT CU230P-2 DP INTEGRATED PROFIBUS DP 6 DI, 3 DO, 4 AI, 2 AO 1 MOTOR TEMP. SENSOR INPUT 2 PSU-OUT(10V DC, 24V DC) 1 PSU-IN (24V DC) USB- AND MMC-INTERFACE PROTECTION IP20	330.73
6SL3244-0BB00-1BA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240B-2 ТИП B ИНТЕРФЕЙС RS485 С USS-/MODBUS ПРОТОКОЛ RTU 4 DI, 1 DO, 1 AI, 1 AO PTC/KTY/THERMOCLICK ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И ПУЛЬТА BOP	181.90
6SL3244-0BB00-1PA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240B-2 DP ТИП B PROFIBUS DP 4 DI, 1 DO, 1 AI, 1 AO PTC/KTY/THERMOCLICK ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И ПУЛЬТА BOP	237.02
6SL3244-0BB12-1BA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO ИНТЕРФЕЙС RS485, ПРОТОКОЛ USS 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ	264.58
6SL3244-0BB12-1FA0	342	SINAMICS G120 CONTROL UNIT CU240E-2 PN E-TYPE SAFETY INTEGRATED STO PROFINET 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL	319.71
6SL3244-0BB12-1PA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 DP ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO PROFIBUS DP 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И ПУЛЬТА BOP	319.71
6SL3244-0BB13-1BA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 F ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO, SS1, SLS, ИНТЕРФЕЙС RS485, 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ	385.85
6SL3244-0BB13-1FA0	342	SINAMICS G120 CONTROL UNIT CU240E-2 PN-F E-TYPE SAFETY INTEGRATED STO, SS1, SLS, PROFINET 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL	440.97
6SL3244-0BB13-1PA1	342	SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 DP-F ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO, SS1, SLS, PROFIBUS DP 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И	440.97
6SL3246-0BA22-1BA0	342	SINAMICS G120 CONTROL UNIT CU250S-2 INTEGRIERT RS485/USS/MODBUS RTU SUPPORT OF VECTOR CONTROL, EASY POSITIONING EPOS VIA EXTENDED FUNCTION LICENSE 4 CONFIGURABLE DI/DO, 6 DI (USABLE AS 3 F-DI), 5 DI, 3 DO (USABLE AS 1 F-DO), 2 AI, 2 AO SAFETY INTEGRATED STO, SBC, SS1 FURTHER SAFETY FUNCTIONS VIA EXTENDED SAFETY LICENSE ENCODER: D-CLIQ + HTL/TTL/SSI, RESOLVER/HTL VIA TERMINAL PROTECTION IP20 USB- AND SD/MMC-INTERFACE	372.84
6SL3246-0BA22-1CA0	342	SINAMICS G120 CONTROL UNIT CU250S-2 CAN INTEGRIERT CANOPEN SUPPORT OF VECTOR CONTROL, EASY POSITIONING EPOS VIA EXTENDED FUNCTION LICENSE 4 CONFIGURABLE DI/DO, 6 DI (USABLE AS 3 F-DI), 5 DI, 3 DO (USABLE AS 1 F-DO), 2 AI, 2 AO SAFETY INTEGRATED STO, SBC, SS1 FURTHER SAFETY FUNCTIONS VIA EXTENDED SAFETY LICENSE ENCODER: D-CLIQ + HTL/TTL/SSI, RESOLVER/HTL VIA TERMINAL PROTECTION IP20 USB- AND SD/MMC-INTERFACE	448.49
6SL3246-0BA22-1FA0	342	SINAMICS G120 CONTROL UNIT CU250S-2 PN INTEGRIERT PROFINET SUPPORT OF VECTOR CONTROL, EASY POSITIONING EPOS VIA EXTENDED FUNCTION LICENSE 4 CONFIGURABLE DI/DO, 6 DI (USABLE AS 3 F-DI), 5 DI, 3 DO (USABLE AS 1 F-DO), 2 AI, 2 AO SAFETY INTEGRATED STO, SBC, SS1 FURTHER SAFETY FUNCTIONS VIA EXTENDED SAFETY LICENSE ENCODER: D-CLIQ + HTL/TTL/SSI, RESOLVER/HTL VIA TERMINAL PROTECTION IP20 USB- AND SD/MMC-INTERFACE	426.88
6SL3246-0BA22-1PA0	342	SINAMICS G120 CONTROL UNIT CU250S-2 DP INTEGRIERT PROFIBUS SUPPORT OF VECTOR CONTROL, EASY POSITIONING EPOS VIA EXTENDED FUNCTION LICENSE 4 CONFIGURABLE DI/DO, 6 DI (USABLE AS 3 F-DI), 5 DI, 3 DO (USABLE AS 1 F-DO), 2 AI, 2 AO SAFETY INTEGRATED STO, SBC, SS1 FURTHER SAFETY FUNCTIONS VIA EXTENDED SAFETY LICENSE ENCODER: D-CLIQ + HTL/TTL/SSI, RESOLVER/HTL VIA TERMINAL PROTECTION IP20 USB- AND SD/MMC-INTERFACE	426.88

Разделы

Управляющие модули CU230P-2

Управляющие модули CU240B-2 и CU240E-2

Дизайн

Управляющие модули CU230P-2 HVAC, CU230P-2 DP и CU230P-2 CAN

Управляющие модули CU240B-2, CU240B-2 DP

Управляющие модули CU240E-2, CU240E-2 DP, CU240E-2-F и CU240E-2 DP-F

Интеграция

Технические данные

Заказные данные

Разделы

Каталог
