Управляющий модуль CU305

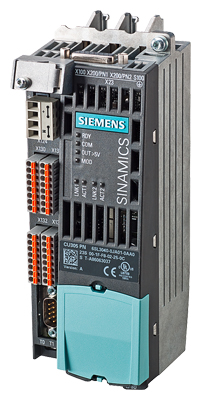

Управляющий модуль CU305 PN
Управляющий модуль CU305 PN для функций коммуникации, управления и регулирования SINAMICS S110 образует в комбинации с силовым модулем PM340 мощный индивидуальный привод.
Дизайн
Управляющий модуль CU305 Управляющий модуль CU305 PN стандартно имеет следующие соединения и интерфейсы:
- подключение полевой шины
- CU305 PN: 1 PROFINET-интерфейс с 2 портами (розетки RJ45) с профилем PROFIdrive V4 - CU305 DP: 1 PROFIBUS-интерфейс с профилем PROFIdrive V4 - CU305 CAN: 1 CANopen-интерфейс с профилем DS301 V4.0, DSP402 V2.0, DR303-3 V1.0
- 1 DRIVE-CLiQ-розетка, только для подключения DRIVE-CLiQ-двигателя или модуля датчика
- 1 Onboard-система обработки датчиков для следующих сигналов
- инкрементальные датчики TTL/HTL
- SSI-датчики без инкрементальных сигналов
- 1 соединение PE/защитного провода
- 1 соединение для питания электроники через штекер питания DC 24 В
- 1 вход датчика температуры (KTY84-130 или PTC)
- 3 параметрируемых цифровых входа повышенной безопасности (с гальванической развязкой) или как альтернатива 6 параметрируемых цифровых входов (с гальванической развязкой)
- 5 параметрируемых цифровых входов (с гальванической развязкой)
- 1 параметрируемый цифровой выход повышенной безопасности (с гальванической развязкой) или как альтернатива 1 цифровой выход (с гальванической развязкой)
- 4 параметрируемых двунаправленных цифровых входа/цифровых выхода (с гальванической развязкой)
- 1 аналоговый вход ± 10 В, разрешение 12 бит + знак
- 1 последовательный RS232-интерфейс
- 1 слот для карты памяти, на которую могут быть сохранены микропрограммное обеспечение, параметры и лицензии
- 1 PM-IF-интерфейс для коммуникации с силовыми модулями PM340 блочного формата
- 2 измерительные розетки и опорный потенциал для поддержки ввода в эксплуатацию
- 1 интерфейс к базовой панели оператора BOP20
Интеграция
Управляющий модуль CU305 Управляющий модуль CU305 управляет силовым модулем PM340 через PM-IF-интерфейс. Базовая панель оператора BOP20 может быть установлена в управляющий модуль CU305 DP напрямую, к примеру, для диагностики. Для расширенной диагностики и функций ввода в эксплуатацию возможно дополнительное подключение интеллектуальной панели оператора (IOP) к RS232-интерфейсу. Для использования двигателей и без интерфейса DRIVECLiQ, к встроенной розетке DRIVE-CLiQ могут подключаться DRIVE-CLiQ-двигатели или модули датчиков SMC. Состояние CU305 отображается через многоцветныесветодиоды. CU305 как опция может работать с картой памяти. Микропрограммное обеспечение и данные проекта находятся на вставляемой снизу карте памяти, поддерживая тем самым замену CU305 без вспомогательных средств. С картой памяти возможен и серийный ввод в эксплуатацию нескольких идентичных приводов. Карта памяти предлагается пустой или с актуальной версиеймикропрограммного обеспечения привода. Кроме этого, на карту памяти сохраняется Safety-лицензия для расширенных функций Safety. При использовании этих расширенных функций Safety карта памяти с Safety- лицензией должна быть постоянно вставлена. Ввод в эксплуатацию и диагностика CU305, а также подключенных компонентов, выполняются с помощью ПО для ввода в эксплуатацию STARTER.

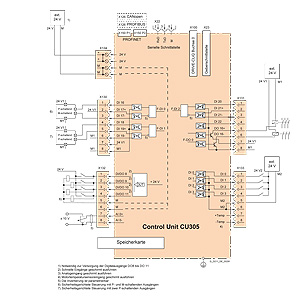

Пример подключения управляющего модуля CU305
Технические данные
Управляющий модуль CU305 | Управляющие модули CU305 PN / CU305 DP / CU305 CAN PROFINET: 6SL3040-0JA01-0AA0 PROFIBUS: 6SL3040-0JA00-0AA0 CANopen: 6SL3040-0JA02-0AA0 |
|
|---|---|
| Потребление тока, макс. При DC 24 В, макс. без учета цифровых выходов и питания DRIVE-CLiQ | 0,8 A для CU305 вкл. 350 мА для HTL-датчика + 0,5 A для силового модуля PM340 |
| Сечение вывода, макс. | 2.5 мм2 |
| Предохранитель, макс. | 20 A |
| Цифровые входы | согласно IEC 61131-2 Type 1 3 цифровых входа повышенной безопасности с потенциальной развязкой 5 двунаправленных цифровых входа/выхода с потенциальной развязкой |
| -3 … +30 В |
| -3 … +5 В |
| 15 … 30 В |
| 6 мА |
|
|
| 15 мкс |
| 55 мкс |
|
|
| 5 мкс |
| 5 мкс |
| 1.5 мм2 |
| Цифровые выходы (устойчивы к длительному короткому замыканию) | 1 цифровой выход повышенной безопасности 4 двунаправленных цифровых входа/выхода без гальванической развязки |
| 24 V DC |
| 100 мА |
| 150 мкс |
| 1.5 мм2 |
| Аналоговый вход | -10 … +10 Vразрешение 12 бит + знак |
| 15 кΩ |
| Система обработки датчиков |
|
| 24 V DC/0.35 A или 5 V DC/0.35 A |
| 500 кГц |
| 100 ... 250 кбод в зависимости от длины кабеля |
| 30 бит |
|
|
| 100 м (328 футов) (допускаются только биполярные сигналы) 3) |
| 100 м (328 футов) для униполярных сигналов 300 м (984 футов) для биполярных сигналов 3) |
| 100 м (328 фут) |
| Мощность потерь | <20 Вт |
| РЕ-соединение | винт M5 |
| Размеры |
|
| 73 мм (2.87 дюйм) |
| 183.2 мм (7.21 дюйм)(для CU305 PN: 195 мм/7.68 дюймов) |
| 55 мм (2.17 дюймов)(для CU305 PN: 71 мм/2.80 дюймов) |
| Вес, около | 0.95 кг (2.09 фунтов) |
| сертификация | cULus, ГОСТ Р |
1) Указанное время задержки относится к аппаратному обеспечению. Фактическое время реагирования зависит от того, с каким интервалом времени обрабатывается цифровой вход или цифровой выход.
2) Для использования цифровых выходов к клемме X124 необходимо подключить внешний источник питания 24 В.
3) Сигнальные кабели скручены попарно и экранированы.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3040-0JA00-0AA0 | 771 | SINAMICS S110 БЛОК УПРАВЛЕНИЯ CU305 DP С ИНТЕРФЕЙСОМ PROFIBUS БЕЗ КАРТЫ ПАМЯТИ | 572.77 |
| 6SL3040-0JA01-0AA0 | 771 | SINAMICS S110 БЛОК УПРАВЛЕНИЯ CU305 PN С ИНТЕРФЕЙСОМ PROFINET БЕЗ КАРТЫ ПАМЯТИ | 572.77 |
| 6SL3040-0JA02-0AA0 | 771 | SINAMICS S110 БЛОК УПРАВЛЕНИЯ CU305 CAN С ИНТЕРФЕЙСОМ CAN-BUS БЕЗ КАРТЫ ПАМЯТИ | 572.77 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3054-4AG00-0AA0 | 753 | SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ПУСТАЯ | 57.33 |
| 6SL3054-4EB00-0AA0 | 753 | SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ВКЛЮЧАЯ ЛИЦЕНЗИРОВАНИЕ (ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ) ВЕРСИЯ 4.1 | 68.80 |
| 6SL3054-4ED00-0AA0 | 753 | SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ВКЛЮЧАЯ ЛИЦЕНЗИРОВАНИЕ (ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ) ВЕРСИЯ 4.3 | 70.18 |
| 6SL3054-4EE00-0AA0 | 771 | SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ВКЛЮЧАЯ ЛИЦЕНЗИРОВАНИЕ (ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ) ВЕРСИЯ 4.4 | 68.81 |
| 6SL3072-0AA00-0AG0 | 753 | STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ | 30.42 |
| 6SL3074-0AA10-0AA0 | 753 | SINAMICS ЛИЦЕНЗИЯ SAFETY INTEGRATED EXTENDED FUNCTIONS (ИНТЕГРИРОВАННЫХ РАСШИРЕННЫХ ФУНКЦИЙ БЕЗОПАСНОСТИ) ДЛЯ КАРТЫ ПАМЯТИ | 170.85 |
