Область применения

Переставной фланец тип EA 304

Переставной фланец тип EA 304 из нержавеющей стали позволяет осуществлять точную установку используемых для измерения сыпучих веществ ультразвуковых сенсоров от Siemens Milltronics. Сенсор монтируется выровненным по точке забора в силосе. Поворотный блок поворачивается на 360°, при этом наклон сенсора может составлять от 0 до 27° от вертикали. Монтаж осуществляется через монтажную плату с приваренными резьбовыми болтами или фланец с тем, чтобы изолировать монтажные отверстия от находящегося под давлением окружения. При правильной установке переставной фланец типа EA 304 выдерживает давление до 0,5 bar (Европа) или 15 psi (Северная Америка). Он может использоваться в корродирующем и агрессивном окружении.

Переставной фланец тип EA - 2

Переставной фланец тип EA-2 из алюминиевого литья позволяет осуществлять точную установку ультразвуковых сенсоров от Siemens Milltronics. Переставной фланец имеет опорную маркировку и настраиваемую глубину погружения. При использовании с сыпучими веществами сенсор выравнивается по точке забора в силосе. Поворотный блок поворачивается на 360°, при этом наклон сенсора можетсоставлять от 0 до 20° от вертикали. Монтаж осуществляется через монтажную плату с приваренными резьбовыми болтами или фланец с тем, чтобы изолировать монтажные отверстия от находящегося под давлением окружения. При правильной установке переставной фланец типа EA-2 выдерживает давление до 0,5 bar (Европа) или 15 psi (Северная Америка). Он может использоваться в корродирующем и агрессивном окружении.

Чертеж

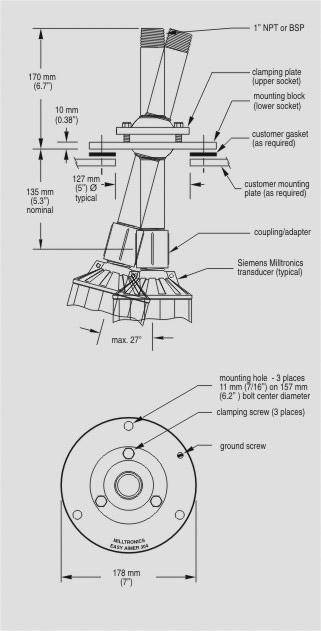

Размеры переставного фланца типа EA 304

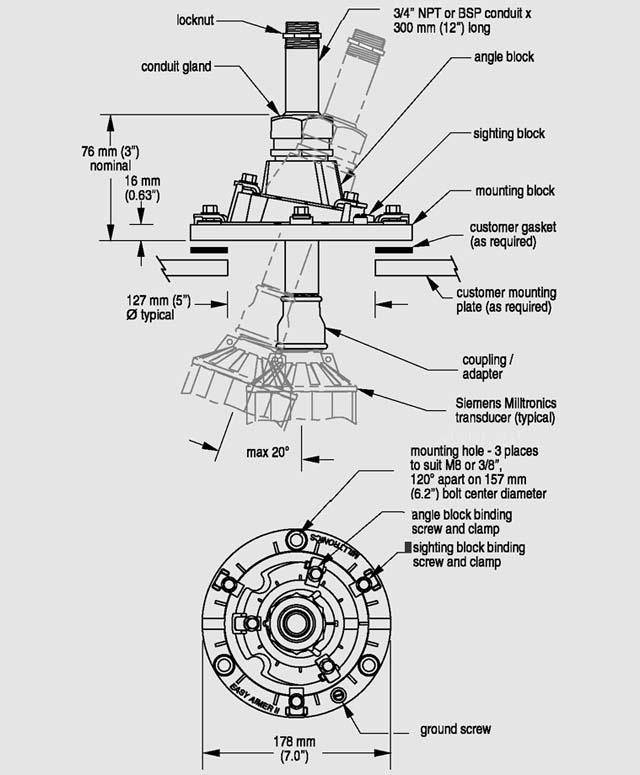

Размеры переставного фланца EA-2

Заказные данные
