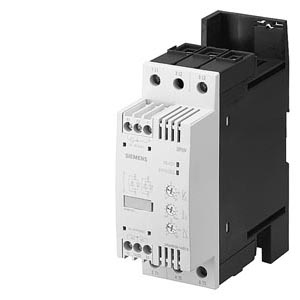

Устройства плавного пуска SIRIUS 3RW30/31 SIRIUS 3RW30/31
Существуют различные версии устройств плавного пуска 3RW30/31 SIRUS:
- Стандартное исполнение для трехфазных электродвигателей с постоянной частотой вращения, типоразмеров S00, S0, S2 и S3
- Исполнение для трехфазных электродвигателей с постоянной частотой вращения шириной 22.5 мм
- Исполнение специального назначения 3RW31 для двигателей Даландера только типоразмера S0
- Однофазное исполнение устройств плавного пуска электродвигателей типоразмеров S0, S2 и S3
SIRIUS 3RW30/31 для трехфазных электродвигателей
Устройства плавного пуска номинальной мощностью до 55 kW (при 400 В) для стандартного применения в трехфазных. Чрезвычайно маленькие размеры, малые потери мощности и простой ввод в действие - только несколько из многих преимуществ этого устройства плавного пуска. Особенностью устройств плавного пуска серии 3RW31 является то, что они позволяют иметь два независимых времени пуска (для двигателей Даландера).
SIRIUS 3RW30 для однофазных электродвигателей
Дополнительная версия устройств плавного пуска для стандартного применения в однофазных сетях. Его функция нарастания напряжения уменьшает бросок пускового тока электродвигателя и эффективно понижает пусковой вращающий момент. Это позволяет улучшить условия работы нагрузки и сети электроснабжения.
Область применения
| | Обзор | | Дальнейшая информация |
Устройства плавного пуска SIRIUS 3RW30/31 Полупроводниковые устройства плавного пуска SIRIUS 3RW30/31 предназначены для мягких пусков и остановок трехфазных асинхронных электродвигателей.
Из-за двухфазного управления (полупроводниковые силовые модули включаются только в два линейных провода) пусковой ток сохраняет минимальную величину во всех тех линейных проводах в течение всего времени пуска. Из-за непрерывного плавного нарастания напряжения пики тока и вращающего момента, которые неизбежны, например, в случае пуска переключением со звезды на треугольник, не происходят.
Область применения
Насосы, компрессоры, конвейеры.
Дальнейшая информация
| | Обзор | | Дальнейшая информация |
Устройства плавного пуска SIRIUS 3RW30/31 Конфигурация
Полупроводниковые устройства плавного пуска 3RW предназначены для простых условий пуска. В случае отклонения условий или увеличенной частоты пусков может возникнуть необходимость в выборе модуля большей мощности. Для точного определения параметров устройства используйте программное обеспечение для выбора и моделирования Win-SIKOSTART.
При продолжительных пусках, если это необходимо, должно быть выбрано реле перегрузки для тяжелого старта. Рекомендуется также применение термисторных датчиков PTC. Это также относится к плавному останову. В этом случае дополнительный ток нагрузки оказывает больший нагревательный эффект в сравнении с свободным выбегом.
В моторных фидерах между устройством плавного пуска и электродвигателем не допускается установка емкостных элементов (например, компенсации реактивной мощности).
Все элементы силовой цепи ( такие как плавкие предохранители, коммутирующие устройства и реле перегрузки) должны быть рассчитаны для прямого пуска, а также условий короткого замыкания нагрузки. Плавкие предохранители, коммутирующие устройства и реле перегрузки должны заказываться отдельно. Не рекомендуется превышать максимальной частоты включений, приведенных в разделе технических данных "Частота включений" или "Допустимое количество пусков".
Управление от PLC
Когда 3RW30 получает сигнал управления от тиристорного выхода, величина остаточного тока PLC выхода должна быть < 1 mA потому, что иначе 3RW30 будет интерпретировать результирующее напряжение на входе как команду "On" (Включить). В качестве корректирующей меры для PLC выходов с более высоким остаточным током является включение RC элемента с > 100 nF и 220 W последовательно между "IN1" и зажимом "A2“ 3RW30 (Заказной No.: 3TX7 462-3T см. данные для выбора и заказа).
Программа для выбора и моделирования Win-SIKOSTART
С этим программным обеспечением Вы можете моделировать и выбирать все устройства плавного пуска фирмы Siemens, принимая во внимание различные параметры, такие как основные свойства устройства плавного пуска, двигателя и нагрузки, специальные прикладные требования.
Программное обеспечение - важный инструмент, который производит сложные, длинные ручные вычисления для того, чтобы определить требуемые параметры устройства плавного пуска.
Вы можете заказать CD-ROM под следующим заказным номером:
Заказной No.: E20001-D1020-P302-X-7400.
http://www.siemens.de/sanftstarter/
Требуется ли фильтр RI подавления?
|
| Напряжение управления АC/DC 24В | Напряжение управления AC/DC 110–240 В | ||
|---|---|---|---|---|
|
| Силовые цепи | Цепи управления | Силовые цепи | Цепи управления |
| Степень помехоподавления A (для промышленного применения) | нет | нет | нет | нет |
| Степень помехоподавления B (для применения в бытовых помещениях) | нет | нет | да2)(см. таблицу рекомендованных фильтров) | да1)2) |
Примечания:
1) "Нет" только для применения, если напряжение управления взято от силовых цепей ниже фильтра RI подавления по направлению движения энергии.
2) Здесь может быть предпочтительно использовать устройство с напряжением управления AC/DC 24 В; в этом случае напряжение управления должно быть адаптировано с трансформатором.
Заказные данные
| | Обзор | | Дальнейшая информация |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RW3003-1CB54 | 42G | УСТРОЙСТВО ПЛАВНОГО ПУСКА, ШИРИНА 22, 5 MM, 3A, 1.1 КВТ/400 VПАРАМЕТРЫ ДО 40 ГРАД. С, НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ 200-400В, / UC 24-230V ВИНТОВЫЕ КЛЕММЫ | 167.90 |
| 3RW3003-2CB54 | 42G | УСТРОЙСТВО ПЛАВНОГО ПУСКА, ШИРИНА 22, 5 MM, 3A, 1.1 КВТ/400 VПАРАМЕТРЫ ДО 40 ГРАД. С, НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ 200-400В, / UC 24-230V ПРУЖИННЫЕ КЛЕММЫ | 167.90 |
| 3RW3026-1AA12 | 42G | SIRIUS УСТРОЙСТВО ПЛАВНОГО ПУСКА, РАЗМЕР. S0, 25A, 4КВТ/230V, 40 ГРАД., AC 115.240V, UC 110.230V, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ОДНОФАЗНОГО МОТОРА | 254.15 |
Аксессуары
| | Обзор | | Дальнейшая информация |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RA1911-1A | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1011 И 3RT101., 3RW3, УПАКОВКА = 10 ШТУК | 4.36 |
| 3RA1911-1AA00 | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1.1 И 3RT101, 3RW301 1 ШТ. AC И DC ACTUATION (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 5.19 |
| 3RA1921-1A | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1021 И 3RT102., 3RW3, УПАКОВКА = 10 ШТУК AС РАБОТА | 6.24 |
| 3RA1921-1AA00 | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1.2 И 3RT1.2, 3RW302 1 ШТ. УПРАВЛЕНИЕ AС (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 7.54 |
| 3RA1922-1A | 41B | СТАНДАРТНЫЙ АДАПТЕР МОНТАЖНОЙ РЕЙКИ, ТИПОРАЗМЕР S00, S0, ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ АВТОМАТА И КОНТАКТОРА ДЛЯ ЗАЩЕЛКИВАНИЯ НА СТАНД. МОНТ. РЕЙКУ ИЛИ ДЛЯ ВИНТОВОГО МОНТАЖА (1 УПКОВКА = 5 ШТУК) | 13.23 |
| 3RA1931-1A | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1031 A. 3RT103., 3RW3, УПАКОВКА = 5 ШТУК AС РАБОТА | 12.65 |
| 3RA1931-1AA00 | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1.3 И 3RT1.3, 3RW303 1 ШТ. УПРАВЛЕНИЕ AС (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 15.30 |
| 3RA1941-1A | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1041 A. 3RT104., 3RW3, УПАКОВКА = 5 ШТУК AС РАБОТА | 14.15 |
| 3RA1941-1AA00 | 41B | СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ЭЛЕКТРИЧЕСКИЙ И МЕХАНИЧЕСКИЙ ДЛЯ 3RV1.4 И 3RT1.4, 3RW304 1 ШТ. УПРАВЛЕНИЕ AС (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 17.37 |
| 3RK1901-0NA00 | 42C | AS-ИНТЕРФЕЙС, РАЗЪЕМ ДАННЫХ И ВНЕШНЕГО ПИАТНИЯ С 2 КОНТАКТАМИ ДЛЯ ГИБКОЙ НАГРУЗКИ, ЖЕЛТЫЙ | 2.94 |
| 3RK1901-0PA00 | 42C | AS-ИНТЕРФЕЙС, РАЗЪЕМ ДАННЫХ И ВНЕШНЕГО ПИАТНИЯ С 2 КОНТАКТАМИ ДЛЯ ГИБКОЙ НАГРУЗКИ, ЧЕРН. | 2.94 |
| 3RP1902 | 41H | ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 4.36 |
| 3RP1903 | 41H | АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 1.41 |
| 3RT1900-1SB20 | 41B | ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 26.68 |
| 3RT1900-1SB60 | 41B | LABEL SHEETS 6X19 MM УПАКОВКА = 10 SHEET = 4700 ТАБЛИЧЕК, ЛАЗЕРНАЯ ФОЛЬГА | 2.83 |
| 3RT1900-1SD60 | 41B | НАКЛЕИВАЮЩИЕСЯ ПЛАСТИНЫ 19 X 6 ЦИНКОВЫЕ ЖЕЛТЫЕ УПАКОВКА = 10 ЛИСТОВ = 4700 МЕТОК, | 2.83 |
| 3RT1936-4EA2 | 41B | КРЫШКА КЛЕММЫ ДЛЯ КЛЕММА S, ТИПОРАЗМЕР S2 ДЛЯ 3RT103. | 4.60 |
| 3RT1946-4EA1 | 41B | КРЫШКА КЛЕММЫ ДЛЯ КАБЕЛЬ LUG И ШИННОГО ПОДСОЕДИН., ТИПОРАЗМЕР S3 ДЛЯ 3RT10.4, | 8.73 |
| 3RT1946-4EA2 | 41B | КРЫШКА КЛЕММЫ ДЛЯ КЛЕММА S, ТИПОРАЗМЕР S3 ДЛЯ 3RT104. | 5.30 |
| 3RW3926-8A | 42G | ВЕНТИЛЯТОР ДЛЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА SIRIUS 3RW302. И 3RW312. | 69.00 |
| 3RW3936-8A | 42G | ВЕНТИЛЯТОР ДЛЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА SIRIUS 3RW303. И 3RW304. | 86.14 |
| 3TX7462-3T | 41B | ПОДАВИТЕЛЬ ПОМЕХ RC-ЭЛЕМЕНТ ДЛЯ ЗАЩЕЛКИВАНИЯ НА AC 127 ДO 240V ДЛЯ КОНТАКТОРОВ РАЗМЕР 3 ДO 6 | 18.40 |
