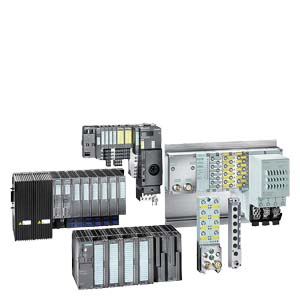

Устройства ввода/вывода SIMATIC PCS 7 поддерживает множество вариантов построения систем ввода-вывода:
- Системы локального ввода-вывода, образованные модулями ввода-вывода дискретных и аналоговых сигналов систем автоматизации SIMATIC PCS 7.
- Системы распределенного ввода-вывода, образованные модулями ввода-вывода станций ET 200M, ET 200S, ET 200iS, ET 200pro и ET 200X, подключаемых к системам автоматизации через сеть полевого уровня PROFIBUS-DP.
- Системы распределенного ввода-вывода, образованные интеллектуальными приборами полевого уровня, подключаемыми к системам автоматизации через сети полевого уровня PROFIBUS-DP/PA.
Аппаратура систем распределенного ввода-вывода может подключаться к резервированным сетям PROFIBUS-DP, размещаться в Ex-зонах 1 и 2. Как правило, системы локального ввода-вывода применяются в относительно простых системах автоматизации и обеспечивают возможность подключения датчиков и исполнительных устройств, расположенных на относительно небольшой площади.В одной системе автоматизации могут сочетаться элементы локальной и распределенной структуры ввода-вывода.
Системы ввода-вывода SIMATIC PCS 7 характеризуются следующими показателями:
- Модульность и однородность.
- Высокая гибкость, максимальная адаптация к структуре предприятия.
- Низкие затраты на проектирование, снижение затрат на прокладку кабельных линий.
- Малые сроки выполнения пуско-наладочных работ, низкие эксплуатационные расходы.
- Исчерпывающий набор сигнальных и функциональных модулей, адаптируемых к применению в любых отраслях промышленного производства.
Основным языком программирования систем автоматизации в SIMATIC PCS 7 является язык CFC с обширным набором библиотек. Применение CFC позволяет автоматически генерировать диагностические блоки для каждого модуля ввода-вывода, используемого в системе управления. Диагностические данные, а также необходимые драйверы включаются в функции передачи аварийных сигналов системы.
Выбранные характеристики диагностируемых модулей ввода-вывода включаются в сообщения об отказе канала ввода-вывода, о состоянии модуля, в диагностические сообщения, в регистрируемые сообщения и т.д. Модули способны диагностировать состояние своих внутренних и внешних цепей, а также передавать информацию о неисправностях в рабочие станции PCS 7.
Дизайн
Устройства ввода/вывода Применения различной периферии для работы в Ех-зонах.
Данная картинка показывает различные возможности подключения сигналов из Ех зоны.
Ex-модули ввода-вывода в станции ET 200M
Вы можете разместить станции ET 200M в Ex-зоне 2. Также возможно реализация функции горячей замены в Ех-зоне 2. С помощью модулей со встроенными Ех барьерами Вы можете подключать датчики и исполнительные механизмы из Ех-зоны 1.
Полевая сеть PROFIBUS-РА
Полевая сеть PROFIBUS-PA сертифицирована для применения в Ех-зоне 1. Возможно подключать датчики и исполнительные механизмы, в том числе из Ех-зоны 0.
Станция распределенной периферии ET 200iSP
Станции распределенной периферии ET 200iSP могут быть непосредственно размещены в Ex-зоне 1 или 2 (EEx de ib [ia/ib] IIC T4) и подключать датчики и исполнительные механизмы, в том числе из Ех-зоны 0
Операторские панели
Определенные типы операторских панелей могут использоваться при необходимости в в Ex-зоне 1 или 2. Для болле подробной информации см. каталог "Add Ons for the SIMATIC PCS 7 Process Control System".
Функции
Устройства ввода/вывода | Возможности интерактивной модификации систем ввода-вывода | |
|---|---|
| ET 200M | Добавление/ удаление станций ET 200M. Добавление, удаление модулей ввода-вывода. Модификация параметров настройки модулей ввода-вывода. Модификация параметров настройки HART-приборов полевого уровня, подключенных к HART-модулям, из среды SIMATIC PDM. |
| ET 200S, ET 200iSP, ET 200X | Добавление/ удаление станций ET 200S/iSP/X. ET 200iSP: модификация параметров настройки модулей ввода-вывода. Модификация параметров настройки HART-приборов полевого уровня, подключенных к HART-модулям, из среды SIMATIC PDM. |
| PROFIBUS-DP, PROFIBUS-PA | Добавление/ удаление станций PROFIBUS-DP. Добавление/ удаление модулей связи DP/PA-Link и приборов полевого уровня. Модификация параметров настройки приборов полевого уровня из среды SIMATIC PDM. |
