 | Обзор |

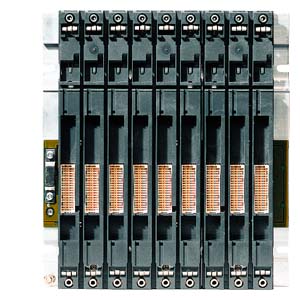

Устройство расширения - Стойки расширения SIMATIC S5 для распределенных конфигураций ввода-вывода SIMATIC S7-400.
- Для подключения существующих систем SIMATIC S5.
Область применения
| | Обзор |
Устройство расширения В системе распределенного ввода-вывода программируемого контроллера S7-400 могут использоваться монтажные стойки контроллеров SIMATIC S5-115U или S5-135U/-155U. Это позволяет производить подключение к S7-400 компоненты существующих систем на базе контроллеров SIMATIC S5, существенно повышая их производительность.
Дизайн
| | Обзор |
Устройство расширения К программируемому контроллеру SIMATIC S7-400 могут подключаться:
- стойки расширения ER 701-2 и ER 701-3 программируемого контроллера SIMATIC S5-115U,
- стойки расширения EG 183U и EG 185U программируемых контроллеров SIMATIC S5-135U/ S5-155U.
Для расширения систем S7-400 стойками SIMATIC S5 необходимо следующее оборудование:
- Интерфейсный модуль IM 463-2, устанавливаемый в базовый блок SIMATIC S7-400.
- Интерфейсный модуль IM 314, устанавливаемый в каждую стойку расширения SIMATIC S5.
- Максимальная конфигурация: к одному базовому блоку S7-400 может быть подключено до 32 стоек расширения SIMATIC S5.
- Расстояние между стойками: максимальное расстояние между базовым блоком и последней стойкой расширения на линии может достигать 600 м.
Допустимый состав модулей стоек расширения SIMATIC S5
| Стойки расширения | ER 701-2, ER 701-3 | EG 183U, EG 185 U |
|---|---|---|
| Модули ввода дискретных сигналов | 6ES5 420-7LA11 | 6ES5 420-4UA14 |
|
| 6ES5 430-7LA12 | 6ES5 430-4UA14 |
|
| 6ES5 431-7LA11 | 6ES5 431-4UA12 |
|
| 6ES5 432-7LA11 | 6ES5 432-4UA12 |
|
| 6ES5 434-4UA12 | 6ES5 434-4UA12 |
|
| 6ES5 434-7LA12 | 6ES5 436-4UA12 |
|
| 6ES5 435-7LA11 |
|
|
| 6ES5 435-7LB11 |
|
|
| 6ES5 435-7LC11 |
|
|
| 6ES5 436-7LA11 |
|
|
| 6ES5 436-7LB11 |
|
|
| 6ES5 436-7LC11 |
|
| Модули вывода дискретных сигналов | 6ES5 441-7LA13 | 6ES5 441-4UA14 |
|
| 6ES5 451-7LA21 | 6ES5 451-4UA14 |
|
| 6ES5 453-7LA11 | 6ES5 453-4UA12 |
|
| 6ES5 454-7LA12 | 6ES5 454-4UA14 |
|
| 6ES5 454-7LB11 | 6ES5 455-4UA12 |
|
| 6ES5 455-7LA11 | 6ES5 456-4UA12 |
|
| 6ES5 456-7LA11 | 6ES5 457-4UA12 |
|
| 6ES5 456-7LB11 | 6ES5 458-4UA13 |
|
| 6ES5 457-7LA11 | 6ES5 458-4UC11 |
|
| 6ES5 458-7LA11 |
|
|
| 6ES5 458-7LB11 |
|
|
| 6ES5 458-7LC11 |
|
| Модули ввода-вывода дискретных сигналов | 6ES5 482-7LA11 | 6ES5 482-4UA20 |
|
| 6ES5 482-7LF11 |
|
|
| 6ES5 482-7LF21 |
|
|
| 6ES5 482-7LF31 |
|
|
|
|
|
| Модули ввода аналоговых сигналов | 6ES5 460-7LA13 | 6ES5 460-4UA13 |
|
| 6ES5 463-4UA12 | 6ES5 463-4UA13 |
|
| 6ES5 463-4UB12 | 6ES5 465-4UA13 |
|
| 6ES5 465-7LA13 | 6ES5 466-4UA11 |
|
| 6ES5 466-4UA11 |
|
| Модули вывода аналоговых сигналов | 6ES5 470-7LA13 | 6ES5 470-4UA13 |
|
| 6ES5 470-7LB13 | 6ES5 470-4UB13 |
|
| 6ES5 470-7LC13 | 6ES5 470-4UC13 |
| Интерфейсные модули | 6ES5 306-7LA11 | 6ES5 300-3AB11 |
|
| 6ES5 314-3UA11 | 6ES5 300-5CA11 |
Более полная информация приведена в разделах "S5-115U/H/F" и "S5-135U, S5-155U/H".
Дальнейшая информация
| | Обзор |
Устройство расширения Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.automation.siemens.com/infocenter
