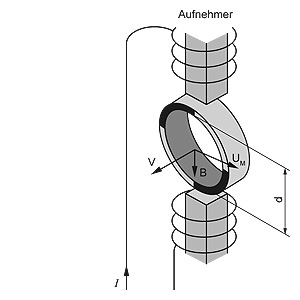

Верификатор SITRANS F M Работа всех магнитно - индуктивных расходомеров основана на законе индукции Фарадея:
UM = B · v · d · k
UM = Индуцированное в веществе измерительное напряжение, возникающее перпендикулярно к магнитному полю и к направлению потока. Оно снимается на двух точечных электродах.
B = Плотность магнитного потока, проходящего через среду перпендикулярно направлению ее движения.
v = Скорость движения среды
d = Внутренний диаметр измерительной среды
k = Коэффициэнт пропорциональности или константа датчика
Принципы и порядок проведения магнитно - индуктивных измерений
Магнитнотно-индуктивный расходомер обычно состоит из немагнитнопроводящей измерительной трубы с диэлектрической внутренней поверхностью, соленоидов, соединенных последовательно и установленных в диаметрально противоположных ее точках и как минимум двух электродов, введенных внутрь и контактирующих со средой. При прохождении тока вокруг катушек создается импульсное магнитное поле плотностью В, направленное перпендикулярно оси трубы, Оно проникает через немагнитопроводящий материал и текущее вещество, которое должно иметь некоторую электропроводность.
В соответствии с законом Фарадея, в среде возникает напряжение UM, пропорциональное скорости потока v, плотности поля В и расстоянию между электродами d (внутренний диаметр трубы).
Прохождение сигнала UM снимается электродами, контактирущими с веществом , и проводится через изолирующие стенки трубы. Будучи пропорциональным скорости потока, оно трансформируется подключенным измерительным преобразователем в стандартные сигналы, такие как 4-20 мА.
Диагностика SITRANS F M
Диагностические функции встроены в измеритель:
- Текстовая индикация и журнал ошибок
- Категории ошибок: функциональное нарушение, тревога, постоянная ошибка и выход из строя
- Самопроверка измерительного преобразователя, в том числе всех выходов и погрешности
- Проверка датчика: тест контура катушек и электродов
- Сигнал о переполнении
- Сигнал об опустошении трубы: частичное заполнение, низкая электропроводность, отложения на электродах
Верификатор SITRANS F M (MAG 5000 и 6000)
Верификатор SITRANS F М — это внешнее устройство, разработанное для моделей MAG 5000 и MAG 6000 с датчиками MAG 1100, MAG 1100 F, MAG 3100, MAG 3100 P или MAG 5100 W и позволяющее проверить прибор, его установку и применение.
Его назначение заключается в повышении эффективности работы, снижении времени простоя и поддержании точности измерениий в течение максимально длительного срока.
Верификатор SITRANS F М — сложная система, производящая комплексную проверку и контроль показателей всего расходомера, согласно патентованным принципам Siemens. Весь тест проходит в автоматическом режиме и легко управляем, так как не допускает человеческой ошибки или вмешательства. Система соответствует международным стандартам и была протестирована WRc (гидрологическим научно-исследовательским советом).

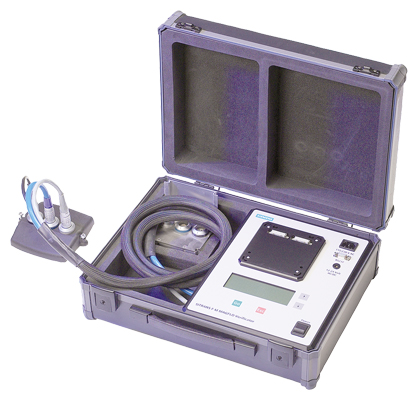

Верификатор SITRANS F M
- • Отдельный верификатор измеряет несколько выбранных параметров датчика расхода и преобразователя, влияющих на точность показаний.
- Верификатор может хранить до 20 результатов измерений.
- Выгрузка данных из верификатора может быть выполнена путем подключения его последовательным кабелем к ПК. Программа под ОС Windows позволяет управлять отчетами и выводить их на печать.
Верификация - Этапы
Верификация расходомера SITRANS F M состоит из следующих тестовых процедур:
- Тест измерительного преобразователя
- Тест изоляции расходомера и кабелей
Тест магнитного поля измерительного датчика

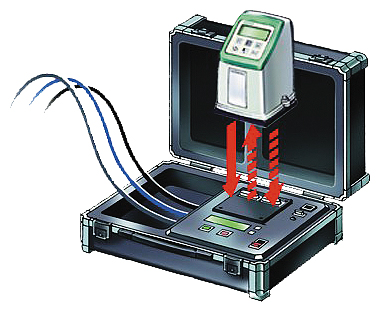

1. Тест измерительного преобразователя
Тест измерительного преобразователя — общепринятый способ полевого контроля и проверки всей электронной системы, от входа сигнала до выхода.
Тест измерительного преобразователя
С помощью задающего генератора, используемого для наводки магнитного поля измерительного датчика, верификатор моделирует сигнал на входе преобразователя. Измерив выходное значение, он вычисляет погрешность при заданных параметрах. Тест включает в себя:
- Ток возбуждения для наводки магнитного поля
- Сигнальную функцию от сигнального входа до сигнального выхода
- Обработку сигнала — мощность, смещение и линейность
• Проверку аналогового и частотного выходов

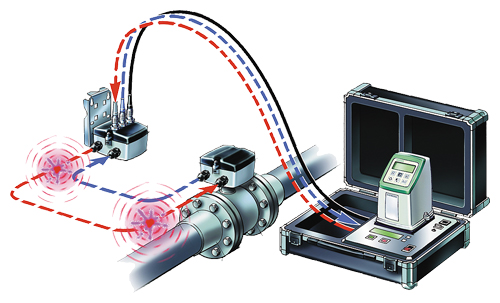

2. Тест изоляции
Проверка изоляции расходомера
Тест изоляции расходомера — проверка «Cross Talk» всего прибора, что обеспечивает защиту сигнала датчика от внешних влияний.
В данном тесте верификатор генерирует высоковольтную помеху в контуре катушек, после чего ищет анализирует измерительную схему на предмет индуцированного напряжения помех. Путем создания динамических помех в непосредственной близости от сигнала, расходомер максимально тщательно тестируется на устойчивость к шумам при:
- Влиянии электромагнитов на сигнал
- Влажности в датчике, соединении и клеммной коробке
- Скоплении непроводящих отложений на электродах датчика
- Отсутствии или низком качестве заземления, экранирования и кабельного подключения

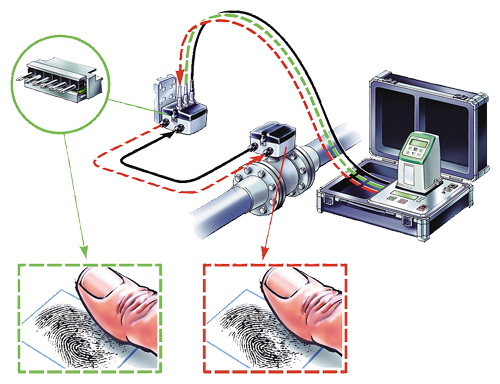

3. Тест магнитного поля измерительного датчика
Магнитный тест датчика
Проверка магнитных качеств датчика - это "высокопроизводительный" тест катушки. Он позволяет убедиться, что они остались такими же, как при первом запуске, сравнивая текущие показатели с "отпечатком", полученным при первоначальной калибровке и сохраненном в модуле памяти SESORPROM.
Во время "высокопроизводительной" проверки верификатор изменяет магнитное поле в соответствии с определённым образцом и при высоком напряжении для быстрого достижения стабильных магнитных условий. Данный уникальный тест выполняется без вмешательства или компенсации температуры окружающей среды или соединительных кабелей.
- Позволяет изучить изменения динамики магнитного поля
- Измеряет магнитное воздействие внутри и снаружи датчика
- Позволяет обнаружить отсутствие или низкое качество соединений обмотки катушки и кабеля

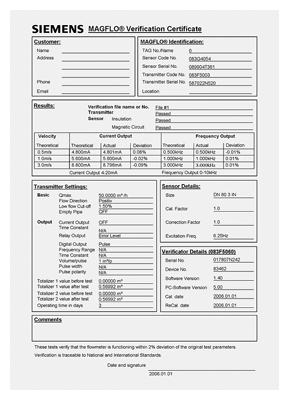

Сертификат
Данный сертификат о прохождении тестирования, сформированный компьютером, содержит:
- Результат теста (пройден/не пройден)
- Установочные спецификации
- Спецификации и настройки расходомера
- Спецификации верификатора, с указанием даты калибровки, для приведения в соответствие с международными стандартами.
| Описание | Заказной номер: |
|---|---|
| Верификатор SITRANS F M | |
| 11 … 30 V DC, 11 … 24 V AC, 115 … 230 V, 50 Hz | FDK:083F5060 |
| 11 … 30 V DC, 11 … 24 V AC, 115 … 230 V, 60 Hz | FDK:083F5061 |
Примечание:Верификатор необходимо раз в год возвращать на предприятие - изготовитель для проверки и калибровки.
